Teollisuushallin Valaistuslaskelma: Lux, Valaisimet & Etäisyydet

Tarvittavien LED High Bay Valaistimien määrä lasketaan hallintilan pinta-alasta, vaaditusta valaistusvoiman tasosta (Lux), valovirasta valaisimet kohti ja huoltokerroimesta DIN EN 12464-1 mukaisesti. Oikean kaavan ja tämän sivun laskureiden avulla määrität valaistimien lukumäärän, optimaalisen etäisyyden ja teho jokaisen hallintilan vyöhykkeen osalta – ennen tilausta.

Peruskaava: Näin lasket valaistimien lukumäärän

Hallien valaistuslasku perustuu huolto-valaistusvoiman (Em) vaatimuksiin DIN EN 12464-1 mukaisesti. Kaava on seuraava:

N = (Em × A) ÷ (Φ × MF × η)

Tässä N on valaistimien lukumäärä, Em on vaadittu huolto-valaistusvoima luxeina, A on hallintilan pinta-ala m²:ssä, Φ on yhden valaistimen valovirta lumeneissa, MF on huoltokerroin ja η on valontjaon hyötysuhde (tyypillisesti 0,7–0,85 seinien ja katon heijastusasteen mukaan).

Lumenia m²:ä kohti nopeana arviointina

Likimääräisenä nyrkkisääntönä jaa luksitavoite oletetulla kokonaishyötysuhteella (MF × η) saadaksesi tarvittavan valovirran m²:ä kohti. MF = 0,8 ja η = 0,75 antavat kertoimen 0,6. 100 lx:lle tarvitset noin 167 lm/m², 300 lx:lle noin 500 lm/m², 500 lx:lle noin 833 lm/m². Tämä likiarvo ei korvaa täydellistä suunnittelua, mutta sopii alustavaan määrän arviointiin.

Tärkeä: Asennuskorkeus, ei kattojen korkeus

Käytä aina valaistimien todellista asennuskorkeutta käyttöpinnan yläpuolella (yleensä 0,85 m maasta), ei kattokorkeutta. 10 m korkean hallin tapauksessa, jossa valaisimet on asennettu kattoon ja käyttöpinta on 0,85 m, asennuskorkeus on 9,15 m. Tämä virhe on yksi yleisimmistä käytännössä ja johtaa järjestelmälliseen alivalaistuun.

Norminmukainen valaistusvoiman vaatimus DIN EN 12464-1 mukaisesti

DIN EN 12464-1 määrää jokaisen työtoiminnon osalta huolto-valaistusvoiman (Em), häikäisyindeksin UGR raja-arvon ja värintoistoindeksin Ra. Nämä arvot ovat sitovia suunnittelun perusteita. ASR A3.4 täydentää normin oikeudellisesti sitovasti työpaikoilla.

Työtoiminto	Em (Lux)	UGR enint.	Ra min.	Tyypillinen teho (8 m korkeus)
Varasto (karkea, harvoin käytetty)	100	28	40	100W
Lähetys / Pakkaus	300	25	60	150W
Kokoonpano (karkea)	300	25	60	150W
Kokoonpano (keskitaso)	500	22	80	200W
Hienokokoonpano / Elektroniikka	1.000	16	90	200W + Työpistevalaisin
Tuotantohalli (yleinen)	300–500	22–25	80	150–200W
Urheilukenttä Luokka III (DIN EN 12193)	200	–	65	100–150W
Urheilukenttä Luokka I (DIN EN 12193)	750	–	65	200–240W

Yksityiskohtaiset valaistusvoiman vaatimukset kaikille alueille löydät oppaastamme Kuinka paljon luxia tarvitaan?. Urheilukentille suosittelemme myös opasta Valontukinta urheillukentillä.

Wattzahl ja Valokeilan Kulma Asennuskorkeuden Mukaan

Asennuskorkeus määrittää, mikä wattzahl ja valokeilan kulma ovat järkeviä. Liian leveä valokeilan kulma suurella korkeudella johtaa hajaloon ja huonoon tasaisuuteen. Liian kapea kulma tuottaa kirkkaita läiskiä ja synkkyä välipaloja.

Asennuskorkeus	Suositeltu Wattzahl	Valokeilan Kulma	Enimm. Valaistinväli	Valovirta (Ohjeellinen)
enintään 5 m	70–100W	90–120°	5–6 m	10.000–15.000 lm
5–7 m	100–150W	90–120°	6–8 m	15.000–22.500 lm
7–9 m	150–200W	60–90°	8–10 m	22.500–30.000 lm
9–12 m	200–240W	60°	10–12 m	30.000–36.000 lm
yli 12 m	240–300W	45–60°	12–15 m	36.000–45.000 lm

Lisää tietoa valokeilan kulmista ja niiden vaikutuksesta valonjakoon selittää oppaamme Symmetrische ja asymmetrische valonjakauma LED-valaistimissa.

Valaistinvälin Laskeminen

Kahden valsimen välinen enimm. etäisyys ei saa ylittää 1- kertaa 1,5-kertaa asennuskorkeutta. 8 m asennuskorkeudella se on enintään 8–12 m väli. Seinää kohti sovelletaan puolet tästä arvosta reunaetäisyytenä, jotta vältetään synkät alueet hallinseinien kohdalla.

Vyöhykeperustainen Suunnittelu: Erilaiset Luksivaatimukset Yhdessä Hallissa

Useimmat teollisuushallit koostuvat useista vyöhykkeistä, joilla on erilaiset vaatimukset. Varasto tarvitsee 100 lx, viereinen lähetysohjaus 300 lx ja työpöytä 500 lx. Jos valaiset kaikki vyöhykkeet korkeimmalla luksi-arvolla, tuhlaat energiaa ja investointikustannuksia.

Käytännön Esimerkki: Tuotantohalli 2.000 m²

Vyöhyke A – Varasto (800 m², Em = 100 lx, MF = 0,8, η = 0,75): N = (100 × 800) ÷ (15.000 × 0,8 × 0,75) = 80.000 ÷ 9.000 = 8,9 → 9 Valonheitintä à 100W. Vyöhyke B – Lähetys (600 m², Em = 300 lx, MF = 0,8, η = 0,75): N = (300 × 600) ÷ (22.500 × 0,8 × 0,75) = 180.000 ÷ 13.500 = 13,3 → 14 Valonheitintä à 150W. Vyöhyke C – Kokoonpano (600 m², Em = 500 lx, MF = 0,8, η = 0,75): N = (500 × 600) ÷ (30.000 × 0,8 × 0,75) = 300.000 ÷ 18.000 = 16,7 → 17 Valonheitintä à 200W. Kokonaiskuorma: 40 Valonheitinta 56:n sijaan, jos olisit suunnitellut koko hallin yhtenäisesti 500 lx:ksi.

Ammattimaisen vyöhykeperustaisen suunnittelun ja DIALux-simulaation osalta Clightstore tarjoaa ilmaisen valaistuslaskelman.

LED High Bay Valaisimet matalille ja keskisuurille asennuskorkeuksille (enintään 8 m) – 100W ja 150W Philips- tai SOSEN-drivereillä, IP65, 5 vuoden takuu:

Huoltokerroin: Usein Aliarvioidun Suunnitteluparametrin

Huoltokerroin (MF) ottaa huomioon valovirran vähenemisen ajassa valaistimien ikääntymisen ja saastumisen myötä. DIN EN 12464-1 asettaa sen vakioarvoksi 0,8. Käytännössä monet suunnittelijat poikkeavat siitä – merkittävin seurauksin.

Milloin Mikä Huoltokerroin?

Puhtaissa toimisto- tai myyntätiloissa 0,8 on realistinen. Tuotantohaleissa, joissa on pölyä, öljyhöyryjä tai tummaisia seiniä ja hyllyjä kattoon saakka, sinun tulee laskea 0,6:lla tai jopa 0,45:llä. Jos suunnittelet 0,8:lla, mutta työskentelet pölyisessä ympäristössä, sinulla on muutaman vuoden jälkeen usein vain 60–70 % suunnitellusta valaistusvoimakkuudesta.

Säännölliset puhdistusvälit (vähintään kerran vuodessa) ja IP65-valaistimien käyttö pidentävät huoltovälejä ja perustelevat korkeamman huoltokertoimen. Lisää IP-suojaluokista kerrotaan oppaaassamme IP-suojaluokat selitetty.

Segmenttikohtaiset Vaatimukset: Teollisuus, Varasto, Urheilu, Ulkotilat

Teollisuus- ja Tuotantohallien

Yleisille tuotantoalueille sovelletaan 300–500 lx, UGR ≤ 22 ja Ra ≥ 80. Neutraali Valkoinen Valo 4000K on standardi, koska se edistää keskittymistä ja toistaa värit todenmukaisesti. Himmennettävät valaisimet 1-10V tai DALI-liitäntöjen kanssa mahdollistavat päivänvaloriippuvaisen ohjauksen ja voivat merkittävästi vähentää energiankulutusta käyttöprofiilin mukaan. Räjähdysvaarallisille alueille sallitaan yksinomaan ATEX-sertifioidut LED Valaisimet – lisätietoja oppaamme ATEX & Ex-Schutz LED-Beleuchtung kohdasta.

Varastohallien ja Logistiikan

Korkea-allasvarastot vaativat vähintään IP65 ja IK08, koska trukit ja varastojen käsittelylaitteet aiheuttavat mekaanista rasitusta. Oppaassa Varastohallin Valaistus käsitellään korkea-allasspesifisiä vaatimuksia yksityiskohtaisesti. Hyllyjen välisille käytäville suositellaan lineaarisia hallonheitteleitä, jotka ohjaavat valon kohdennettuna käytävälle.

Urheilu­halliin

DIN EN 12193 määrittelee kolme luokkaa: Luokka III (harrastustoiminta) 200 lx, Luokka II (aluekilpailut) 500 lx, Luokka I (kansalliset/kansainväliset kilpailut) 750 lx – kaikissa Ra ≥ 65. IK10-suojaa suositellaan, koska pallot voivat osua suoraan. Koripallo- ja käsipallohalleista viitaamme omaan Koripallokenttävalaisinten kokoelmaansa.

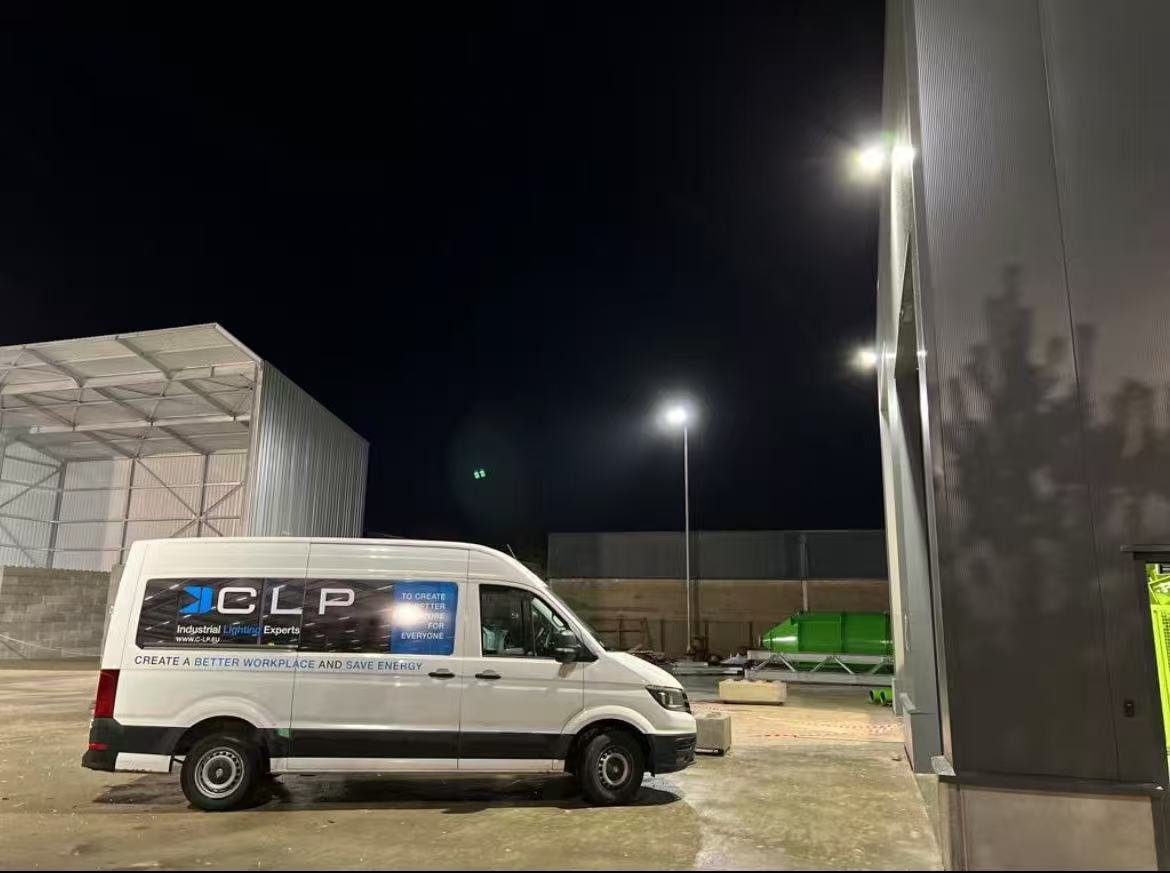

Ulkopinnat ja Pihavalaisin

Käyttöpihoja, lastausramppeja ja ulkovarastoja varten IP66 ja IK08 ovat suositellut vähimmäisvaatimukset. LED Valonheittimet epäsymmetrisellä valojakaumalla valaisevat suuria pintoja tasaisesti ilman häiritsevää häikäisyä kuljettajille. Ulkotiloille Clightstore tarjoaa laajan valikoiman LED Valonheittimet.

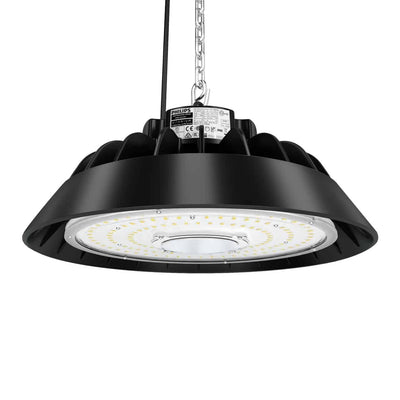

LED High Bay Valaisimet suurille asennus­korkeuksille 8 m:stä alkaen – 200W ja 240W SOSEN- tai Philips-Driverillä, IP65, himmennettävät, 5 vuoden takuu:

Tyypilliset Suunnitteluvirheet ja Niiden Välttäminen

Jopa kokeneet suunnittelijat tekevät toistuvasti virheitä, jotka johtavat ali­valaisukseen, häikäisyyn tai tarpeettomiin kustannuksiin. Seuraava yleiskatsaus auttaa sinua järjestelmällisesti sulkemaan pois nämä virheet.

• Kattokorkeus jalostuskorkeuden sijasta: Käytä aina korkeutta käyttötason yläpuolella (0,85 m), ei raakakattokorkeutta.
• Kunnossapitokertoimen huomiotta jättäminen: Ilman kunnossapitokertoimella vähennettyä valaistusta laitos jää alle suunnitellun valaistusvoimakkuuden useiden käyttövuosien jälkeen.
• Liian suuri valaistimen välimatka: Etäisyys yli 1,5 × asennuskorkeus johtaa tasaisuuteen U₀ alle 0,6 – ei normien mukaista.
• Väärä värilämpötila: 6000K tuotantohallissa voi olla väsyttävää; 4000K on osoittautunut standardiksi. Oppaamme Värilämpötila LED selittää erot.
• UGR-arvoa ei tutkittu: Häikäisy vääriin asennuksiin sijoitetuista valaistimista heikentää työturvallisuutta. Lisää tietoa oppaamme UGR-Arvo selitetty kohdasta.
• Ei vyöhykesuunnittelua: Yhtenäiset lux-arvot koko halliin lisäävät investointi- ja käyttökustannuksia tarpeettomasti.
• Himmennysjärjestelmää ei sovitettu yhteen: 0-10V, 1-10V ja DALI eivät ole yhteensopivia – selvitä ennen tilausta. Lisätietoa oppaamme 0-10V, 1-10V & TRIAC Himmennyksistä kohdasta.

ROI ja Takaisinmaksu: Milloin Uusiminen Kannattaa?

LED High Bay Valaisimet kuluttavat metallihalogeenivalaisimiin verrattuna tyypillisesti 50–70 % vähemmän sähköä. Käyttöajalla yli 3000 tuntia vuodessa ja vanhoilla yli 10 vuotta vanhoilla laitteilla takaisinmaksuaika on usein alle 3–5 vuotta – energiakustannuksista ja tukiohjelmista riippuen. Lisäksi lampunvaihtokustannukset häviävät, koska LED High Bay Valaisimet saavuttavat käyttöiät 50 000 tuntia ja enemmän.

Yksityiskohtainen laskenta omista säästöistäsi mahdollistaa oppaamme LED Takaisinmaksuaika laskea. Täydelliseen modernisointisuunnitteluun suosittelemme myös opasta LED-Valaistuksen Modernisointi.

Asennuksen Turvallisuusohje

Kaikki 230V/400V-laitteiden liitäntä- ja asennustyöt voivat suorittaa yksinomaan hyväksytyt sähköalan ammattilaiset (DIN VDE 0100, DGUV Ohjeet 3, 5 Turvallisuussääntöä). Suunnittele valaistuslaite hallien ja koneiden suunnittelun rinnalla myöhempien peruskorjausten välttämiseksi.

Häufige Fragen

Kuinka monta LED High Bay Valaisinta tarvitsen 100 m²:ä kohti?

Se riippuu vaaditusta luksi-arvosta. Varastoon, jossa tarvitaan 100 lx, tarvitset 15.000 lm:n LED High Bay Valaisimet kanssa, MF = 0,8 ja η = 0,75, noin 1,1 valaisinta 100 m²:ä kohti. Työpajaan, jossa tarvitaan 300 lx, tarvitset noin 3,3 valaisinta. Kun asennuskorkeus on yli 6 m, usein suurin sallittu valaisimien välinen etäisyys määrää määrän, ei pelkästään valomäärä.

Mikä wattimäärä sopii mille hallinkorkeuddelle?

Nyrkkisääntönä: asennuskorkeuteen 6 m 100W, 6–8 m 150W, 8–10 m 200W, yli 10 m 240–300W. Ratkaisevaa on aina wattimäärän, valovirran (lm/W) ja valokeilan kulman yhdistelmä. 200W LED High Bay Valaisin, jonka valotehokkuus on 150 lm/W, tuottaa 30.000 lm – mutta 200W LED High Bay Valaisin, jonka valotehokkuus on 100 lm/W, vain 20.000 lm.

Kuinka kauas LED High Bay Valaisimet saavat olla toisistaan?

Valaisimien välinen etäisyys saa olla enintään 1–1,5-kertainen asennuskorkeuteen verrattuna. 8 m asennuskorkeudella se on enintään 8–12 m. Seinän etäisyyden tulee olla puolet valaisimien välistä etäisyydestä. Suuremmat etäisyydet johtavat tasaisuusarvoihin, jotka ovat alle U₀ = 0,6, ja eivät ole normien mukaisia.

Mikä huoltotekijä minun tulisi käyttää?

DIN EN 12464-1 suosittelee vakiona 0,8:aa. Pölyisessä tai likaantuneessa ympäristössä (puuntyöstö, metallityöstö, elintarviketuotanto) sinun tulisi käyttää 0,6 tai 0,45. Liian korkea huoltotekijä johtaa siihen, että järjestelmä alittaa normiarvot lyhyen ajan jälkeen.

Mikä värilämpötila on oikea teollisuushalleille?

4.000K (Neutraali Valkoinen) on todistettu standardi teollisuus- ja varastoholleille. Se edistää keskittymistä, antaa väreille todenmukaisen esityksen ja monet työntekijät pitävät sitä miellyttävänä. 5.000K sopii alueille, joissa värintunnistukselle asetetaan korkeat vaatimukset; 6.000K käytetään joskus ulkoalueille.

Milloin minun on käytettävä ATEX Hyväksyttyjä LED Teollisuusvalaisimet?

Räjähdysvaarallisilla alueilla (vyöhyke 1, 2, 21, 22) sallitaan ainoastaan ATEX-sertifioidut valaisimet. Tämä koskee maalaushalleja, säiliövarastoja, myllyitä ja vastaavia toimintoja. Tavalliset LED High Bay Valaisimet eivät ole siellä sallittuja. Meidän ATEX & Ex-Suojaus -opas selittää vyöhykejaottelun ja vaatimukset.

Kannattaako LED-siirtyminen lyhyillä käyttöajoilla?

Alle 2.000 käyttötunnilla vuodessa takaisinmaksuaika pitenee vastaavasti. Siirtyminen voi kuitenkin kannattaa, koska LED-valaisimet vaativat vähemmän huoltoa ja tukiohjelmat (BAFA, KfW) voivat pienentää investointikustannuksia. Laske oma takaisinmaksuaika LED Takaisinmaksuaika -oppaammella.

Milloin valaistuslaskenta tulisi aloittaa?

Ihanteellisesti samanaikaisesti hallin ja koneiden suunnittelun kanssa, heti kun pohjapiirustukset ja käyttövyöhykkeet ovat selvät. Myöhemmät muutokset kaapelilinjoihin, ripustuspisteisiin ja kytkentäryhmiin ovat työläitä ja kalliita. Clightstore tarjoaa ilmaisen DIALux-Laskenta palvelun, jota voit käyttää jo suunnitteluvaiheessa.
