Projektas: Vandersanden – LED pramoniniai, lauko ir fasado prožektoriai
Vandersanden Dilsen-Stokkem nauja gamybos hala, kiemai ir fasadas apšviesti 42 LED pramoniniais šviestuvalais, 6 lauko ir 6 fasado prožektoriais: 400 liuksų, 60 % mažiau energijos, 12.480 € sutaupymas.
Žiedrų gamintoja Vandersanden savo naujajame 1600 m² dideliame gamybos ceche Dilsen-Stokkem (Belgija) LED technologiją naudoja tiek viduje, tiek išorėje: 42 LED pramoniniai šviestuvai 150W ceche, 6 LED lauko prožektoriai 500W ant mastų kieme ir 6 LED lauko prožektoriai 150W fasade. Cechą apšviečia 400 liuksų intensyvumas grindyse, o visa aikštelė sunaudoja 60 % mažiau energijos nei įprasta įranga.
- Naujas projektas: gamybos cechas apie 1600 m² su kiemu ir fasado apšvietimu.
- 42 LED pramoniniai šviestuvai 150W ceche, valdomi judesio jutikliais, suteikia 400 liuksų.
- 6 LED lauko prožektoriai 500W ant mastų kieme ir 6 LED lauko prožektoriai 150W fasade.
- 10 200 W prijungtos galios vietoj 25 200 W palyginamai įprastai įrangai: 60 % mažiau energijos.
- Per metus 12 480 € mažiau elektros sąnaudų ir 5,9 tonos mažiau CO2 nei įprasta alternatyva.
Projekto duomenys
| Klientas | Vandersanden, žiedrų gamintoja |
| Vieta | Dilsen-Stokkem, Belgija |
| Pastatas | Naujas gamybos cechas, apie 1600 m², su kiemu |
| Užbaigta | 2023 |
| Cechas | 42 × LED pramoninis šviestuvas 150W, 5000K |
| Kiemas | 6 × LED lauko prožektoriai 500W ant mastų |
| Fasadas | 6 × LED lauko prožektoriai 150W |
| Montavimas | Pramoniniai šviestuvai pakabinti 8 m aukštyje, lauko prožektoriai ant 10 m mastų, prožektoriai ant tvirtinimo laikiklių |
| Valdymas | Judesio jutikliai |
| Apšvietimo stiprumas | 400 liuksų ceche |
| Projektavimas | DIALux apšvietimo projektavimas |
Pradinė situacija

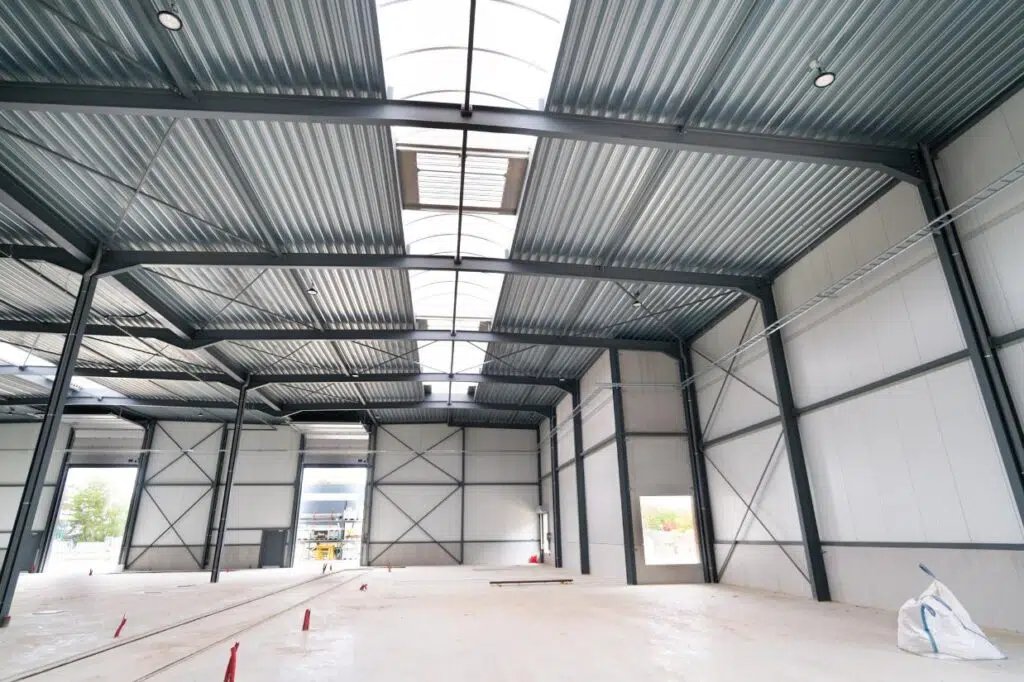

Vandersanden Dilsen-Stokkem aikštelėje pastatė naują gamybos cechą apie 1600 m², supantą kieme skirtas sandėliavimui ir sunkvežimių judėjimui. Nebuvo esamo apšvietimo, kurį reikėtų pakeisti: cechas, kiemas ir fasadas turėjo būti apšviesti iš pradžių.
Trys zonos, trys reikalavimai
Cechas reikalavo šviesaus, tolygaus šviesos intensyvumo apie 400 liuksų gamybai ir priežiūrai. Kiemas reikalavo galingos šviesos dideliam atviroje plote saugojimui ir krautuvų judėjimui po tamsos. Fasadas reikalavo šviesos prie vartų ir palei pastatą saugiam prieigai ir objekto apsaugai.
Kodėl ne įprasta apšvieta
Įprasta įranga paprastai naudotų 400W halogeno-metalų halogenidų pramoninių šviestuvu ceche, 1000W halogeno-metalų halogenidų lauko prožektorius ant mastų ir 400W halogeno-metalų halogenidų prožektorius fasade. Tai reikštų 25 200 W prijungtos galios, šildymosi laiką kiekvieną kartą įjungus ir reguliarų lemputės keitimą. Norint naujai statydamas pasirinkti LED, išvengi viso to nuo pirmos dienos.
Sprendimas
Pirmiausia apšvietimo projektavimas
Prieš užsakymą atlikome DIALux apšvietimo projektavimą cechuii, kiemui ir fasadui. Jis nustatė, kiek šviestuvų reikia kiekvienai zonai ir kur jie turėtų būti išdėstyti tolygiai ir be akinimo šviesos.
Gamybos cechas: 42 LED pramoniniai šviestuvai 150W

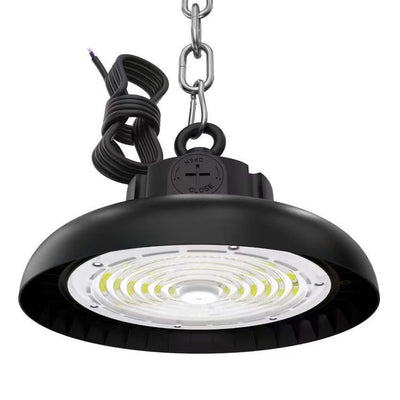

Ceche pakabinti 42 LED pramoniniai šviestuvai 8 m aukštyje tarp plieninių stogo spindulių. Šviestuvą galima reguliuoti 90W, 120W arba 150W; čia jis veikia 150W. Turėdamas 210 lm/W, 90° spinduliavimo kampą ir dieną imituojančią baltą šviesą 5000K, jie teikia 400 liuksų grindyse. Jie turi IP65 apsaugos klasę ir valdomi judesio jutikliais, todėl šviečia tik ten, kur kas nors dirba. Daugiau apie galios ir spinduliavimo kampo pasirinkimą rasite mūsų LED pramoninio apšvietimo vadove.
Kiemas: 6 LED lauko prožektoriai 500W

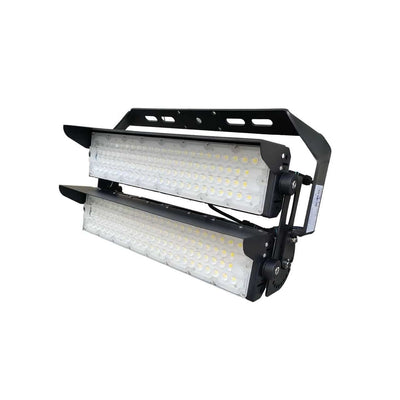

Kiemą apšviečia 6 LED lauko prožektoriai 500W ant mastų. Tai tie patys šviestuvai, naudojami sporto aikštyse: didelė galia, 90° spinduliavimo kampas ir dieną imituojanti balta šviesa 5000K, todėl keliems mastams pakanka apšviesti didelę atvirą plotą saugojimui ir krautuvų judėjimui. Daugiau apie didelių lauko plotų apšvietimą rasite mūsų LED lauko prožektorių rinkinys.
Fasadas: 6 LED lauko prožektoriai 150W

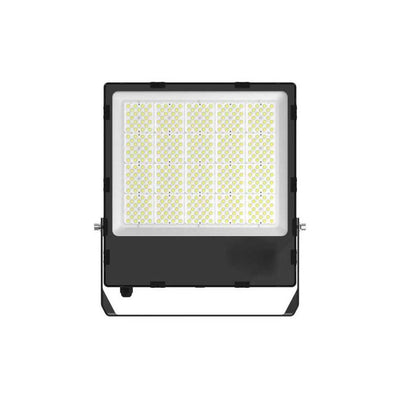

Palei fasadą ir virš vartų 6 LED lauko prožektoriai 150W apšviečia prieigos kelius. Turėdami 180 lm/W, IP66 apsaugos klasę bei reguliuojamą galią ir spalvų temperatūrą, juos galima pritaikyti bet kuriai vietos pastatą.
Šiame projekte naudoti LED šviestuvai
Energiataupymas skaičiais
Kadangi tai buvo naujas statinys, senos sistemos nebuvo. Šiuose skaičiuose LED sistema lyginamas su konvencine halogeno-metalio garinių sistema, kurią būtų buvę reikalaujęs tas lokalizuotas objektas.
| Konvencinis | LED | Skirtumas | |
|---|---|---|---|
| Pramoninis cechas | 42 × 400W halogeno-metalio gariniai | 42 × 150W LED pramoniniai šviestuvai | −10.500W |
| Kieme | 6 × 1.000W halogeno-metalio gariniai | 6 × 500W LED lauko prožektoriai | −3.000W |
| Fasadas | 6 × 400W halogeno-metalio gariniai | 6 × 150W LED lauko prožektoriai | −1.500W |
| Prijungtas galingumas | 25.200W | 10.200W | −60 % |
| Suvartojimas per metus | 65.520 kWh | 26.520 kWh | −39.000 kWh |
| Elektros kaštai per metus | 20.966 € | 8.486 € | −12.480 € |
| CO2 per metus | 9,8 t | 4,0 t | −5,9 t |
Kaip mes skaičiavome
- Konvencinis: 42 × 400W + 6 × 1.000W + 6 × 400W = 25.200W × 2.600 h = 65.520 kWh per metus.
- LED: 42 × 150W + 6 × 500W + 6 × 150W = 10.200W × 2.600 h = 26.520 kWh per metus.
- Kaštai: 39.000 kWh × 0,32 €/kWh = 12.480 € per metus.
- CO2: 39.000 kWh × 0,15 kg/kWh = 5,9 t per metus.
Papildomas taupymas dėl judesio jutiklių ir halogeno-metalio garinių lempų balastų nuostolių nėra apskaitytas, todėl faktinis skirtumas yra dar didesnis.
Investicija ir atsipirkimas
Pagal aktualiausias parduotuvės kainas 54 LED šviestuvai kainuoja 5.786 € (42 pramoniniai šviestuvai, 6 lauko prožektoriai ir 6 lauko prožektoriai). Pusę investicijos padengė energijos efektyvumo subsidija, liko 2.893 €. Su 12.480 € mažesniais metiniais elektros sąskaitomis, palyginti su konvencine sistema, šis dydis atsipirks per mažiau nei tris mėnesius. Montavimas ir stelažai nėra įtraukti į šią sumą.
Apskaičiuokite taupymą jūsų objektui
Tolesnė skaičiavimo programa iš anksto užpildyta Vandersanden duomenimis. Keiskite reikšmes, kad pamatytumėte, kiek LED galėtų sutaupyti jūsų pastato apšvietimui, ar tai būtų naujas statinys, ar modernizavimas.
Taupymo skaičiuotuvas
Iš anksto užpildyta šiuo projektu. Galia yra vidutinė vienam šviestuvaui (čia: 42 pramoniniai šviestuvai, 6 lauko prožektoriai ir 6 lauko prožektoriai).
Rezultatas
- 400 liuksų nuo pirmos dienos: žibūs, tolygus šviestimas visame pramoniniame ceche.
- Saugus kieme tamsoje: LED lauko prožektoriai ant stelažų apšviečia iškrovos zonas ir sunkvežimių kelius.
- Apšviestas fasadas ir vartai: LED lauko prožektoriai tvarko saugų prieigą ir objekto apsaugą visapusiai aplink pastatą.
- 60 % mažiau galios: 10.200W vietoj 25.200W, palyginti su konvencine sistema, be to, judėjimo jutikliai ceche.
- Mažesni darbiniai kaštai: kiekvienais metais 12.480 € mažiau elektros sąskaitų ir 5,9 tonos mažiau CO2.
Dažnai užduodami klausimai
Kodėl naudoti LED lauko prožektorius pramonės aikštelėje?
LED lauko prožektoriai yra skirti didelėms atviroms plotams apšviesti iš kelių aukštų taškų. Vienas 500W LED lauko prožektorius ant stiebo vienas padengia didelę cechodaržo dalį, todėl reikalinga mažiau stiebu ir mažiau elektros instaliavimo nei su mažesniais prožektoriais.
Kaip apskaičiuoti santaupas statant naują pastatą be esamos apšvietimo?
Mes lyginame LED sistemą su įprasta sistema, kurią turėtų gauti šis objektas: 400W halogeniniai metalo halogenidų pramoniniai šviestuvai, 1000W halogeniniai metalo halogenidų lauko prožektoriai ant stiebu ir 400W halogeniniai metalo halogenidų lauko prožektoriai fasade. „Vandersanden" skirtumas yra 15000W, tai yra 39000 kWh ir 12480 € per metus, kai veikimo laikas 2600 valandų.
Kodėl naudoti dienos šviesos spalvą 5000K pramoniniame ceche?
5000K suteikia aiškią, dienos šviesai panašią šviesą, kuri padeda vizualiai kontroliuoti gamybos linijas. Sandėliams arba biurams dažnai pageidaujama šiltesnė 4000K; abi variacijos yra prieinamos.
Ar galima sujungti LED pramoninių šviestuvų ir lauko apšvietimo projektus?
Taip. „Vandersanden" mes planavome cecą, aikštelę ir fasadą kartu naudodami DIALux skaičiavimą ir pristatėme visus šviestuvus viena užsakyme, todėl apšvietimo lygiai ir spalvų temperatūros visoje teritorijoje sutampa.
Ar kuriate nemokamą apšvietimo projektą mano objektui?
Taip. Atsiųskite mums plano ir situacijos brėžinį su lubų aukščiais. Mes sudarysime nemokamą DIALux apšvietimo projektą cecui, aikštelei ir fasadui bei atsiųsime jums neprivalomą pasiūlymą tiesioginio importo kainomis.
