Proiect: Mecona – LED High Bay-uri în producția de ferestre și uși
Producătorul de ferestre și uși Mecona din Opglabbeek a înlocuit 70 de lămpi cu vapori de mercur 400W cu 70 LED High Bay-uri 150W: de două ori mai multă lumină, 63% mai puțină putere și economie de 12.320€/an.

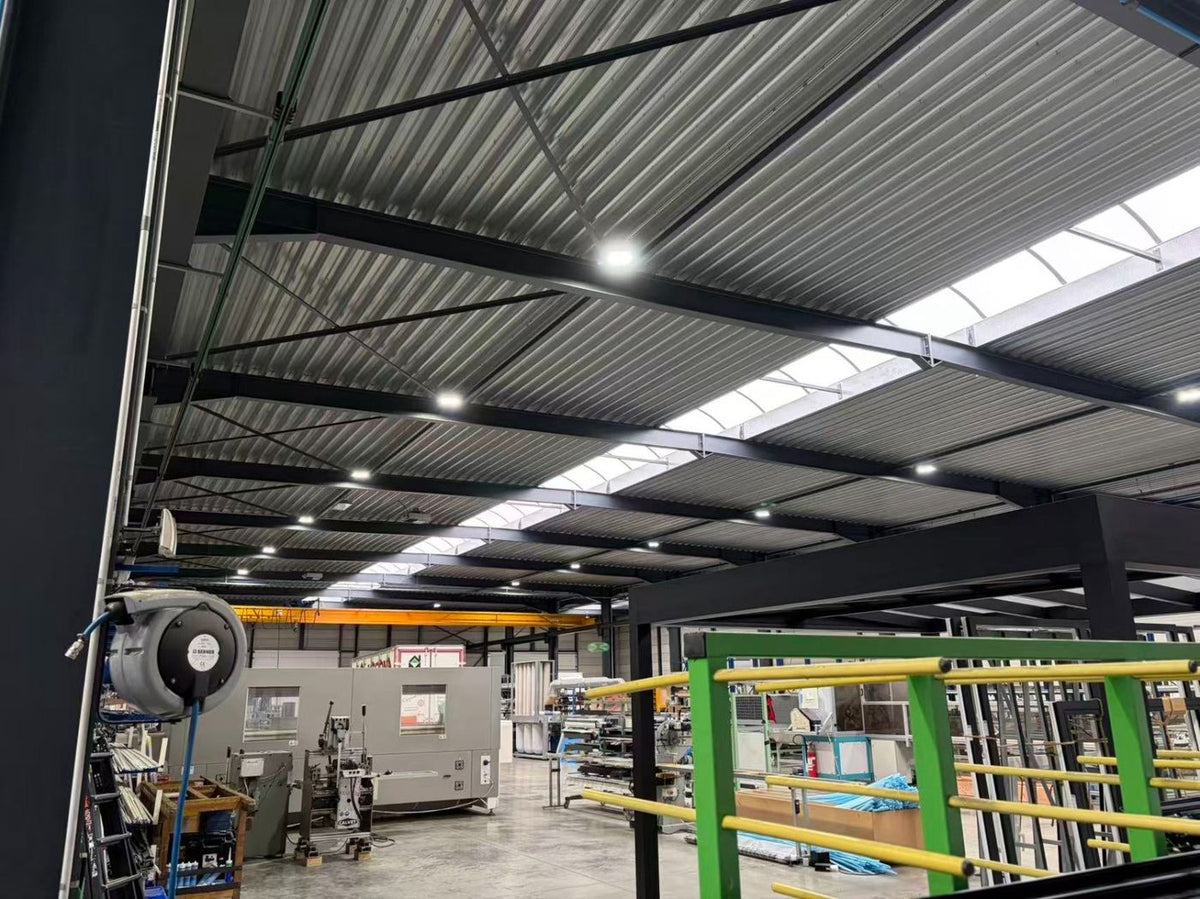

Producătorul de ferestre, uși și sere Mecona din Opglabbeek (Belgia) a înlocuit 70 de lămpi cu vapori de mercur de 400W cu 70 de Proiectoare LED High Bay de 150W în hălile de producție și depozit. Iluminarea la nivelul solului s-a dublat de la 150 la 300 Lux, în timp ce puterea necesară pentru iluminare a scăzut cu 63%.
- Reabilitare a două hale cu aproximativ 4.000 m² și 1.000 m² pentru producția de ferestre, uși și sere din aluminiu, plastic și lemn.
- 70 × 400W vapori de mercur înlocuiți unu la unu cu 70 de Proiectoare LED High Bay 150W la o înălțime de 6 m.
- De două ori mai mult lumină: de la 150 la 300 Lux, planificat în prealabil cu Calcul DIALux.
- 10.500W putere instalată în loc de 28.000W: 63% mai puțin consum de energie, cu o economie de 38.500 kWh și 12.320 € pe an la costurile de electricitate.
- Investiția în corpurile de iluminat de 5.618 €, acoperită pe jumătate prin finanțare: amortizată în mai puțin de trei luni.
Date proiect
| Client | Mecona, producător de ferestre, uși și sere |
| Locație | Opglabbeek, Belgia |
| Construcție | Hală de producție cca. 4.000 m² și hală cca. 1.000 m² |
| Finalizare | 2023 |
| Iluminarea veche | 70 × Vapori de mercur 400W |
| Iluminarea nouă | 70 × Proiectoare LED High Bay 150W, 4000K |
| Montaj | 6 m, suspendat pe lanțuri |
| Control | Reglabil (Dimmabil) |
| Iluminare | 150 → 300 Lux |
| Planificare | Calcul DIALux |
Situația inițială
Mecona fabrică ferestre și uși din aluminiu, plastic și lemn și construiește sere. Profile sunt tăiate, prelucrate și asamblate într-o hală de producție de aproximativ 4.000 m², alături de o hală de aproximativ 1.000 m² pentru depozit și încărcare. Ambele hale erau iluminate de 70 de lămpi cu vapori de mercur cu câte 400W.
Prea puțin lumină pentru lucrul de precizie
Cu doar 150 Lux la nivelul solului, lumina era prea slabă pentru a tăia, găuri și monta profilele cu precizie milimetrică. Luminatoarele în cupolă ajută în timpul zilei, dar în zilele întunecate de iarnă și devreme dimineață, halele depind complet de iluminarea artificială.
Consum ridicat
70 de lămpi consumau împreună 28.000W, la aproximativ 2.200 ore de funcționare, deci aproape 62.000 kWh pe an. Lămpile cu vapori de mercur au nevoie de câteva minute după pornire pentru a atinge iluminarea completă, iar performanța luminoasă scade suplimentar pe măsură ce îmbătrânesc.
Soluția
Mai întâi planificarea iluminării
Înainte de comandă, am elaborat un Calcul DIALux pe baza planurilor și a înălțimii de montaj de 6 m. Acesta a arătat că 70 de Proiectoare LED High Bay de 150W la punctele de suspensie existente vor aduce ambele hale la aproximativ 300 Lux. Fiecare lampă cu vapori de mercur a putut fi înlocuită unu la unu, fără cablaj suplimentar.
70 Proiectoare LED High Bay 150W
Noile Proiectoare LED High Bay sunt suspendate pe lanțuri la 6 m înălțime. Corpul de iluminat poate fi setat la 90W, 120W sau 150W; aici funcționează la 150W. Cu 210 lm/W, fiecare corp de iluminat produce aproximativ 31.500 Lumen, iar unghiul de fascicul de 90° direcționează lumina pe mesele de lucru și mașini. Alb Neutru 4000K ajută la evaluarea corectă a culorilor profilelor, vopselelor și lemnului. Proiectoarele LED High Bay sunt reglabile 0-10V și au Grad de Protecție IP65, así încât praful de la tăiere și prelucrare rămâne afară. Aflați mai multe despre alegerea puterii și unghiului de fascicul în funcție de înălțimea de montaj în ghidul nostru LED-Hallenbeleuchtung și în ghidul Unghi de Fascicul, sau consultați toate Proiectoarele LED High Bay 150W.
Corpul de iluminat LED utilizat în acest proiect
Economisire Energetică în Cifre
Fiecare lampă cu vapori de mercur a fost înlocuită de un LED High Bay. Tabelul compară instalația veche cu cea nouă.
| Vechi | LED | Diferență | |
|---|---|---|---|
| Corpuri de Iluminat | 70 × 400W Vapori de Mercur | 70 × 150W LED High Bay | −250W pe Corp de Iluminat |
| Putere Conectată | 28.000W | 10.500W | −63 % |
| Putere pe m² | 5,6W/m² | 2,1W/m² | −3,5W/m² |
| Iluminare | 150 Lux | 300 Lux | +100 % |
| Consum pe An | 61.600 kWh | 23.100 kWh | −38.500 kWh |
| Costuri Electricitate pe An | 19.712 € | 7.392 € | −12.320 € |
| CO2 pe An | 9,2 t | 3,5 t | −5,8 t |
Iată cum am calculat
- Vechi: 70 × 400W = 28.000W × 2.200 h = 61.600 kWh pe an.
- LED: 70 × 150W = 10.500W × 2.200 h = 23.100 kWh pe an.
- Costuri: 38.500 kWh × 0,32 €/kWh = 12.320 € pe an.
- CO2: 38.500 kWh × 0,15 kg/kWh = 5,8 t pe an.
Pierderile balastelor din lampile cu vapori de mercur nu au fost incluse în calcul, deci diferența reală este și mai mare. Și economisirea vine cu de două ori mai multă lumină pe podea.
Investiție și Rambursare
La prețurile actuale din magazin, 70 de LED High Bay-uri costă 5.618 €. Jumătate din investiție a fost acoperită de o subvenție pentru modernizare, rămânând 2.809 €. Cu 12.320 € mai puțin în costuri de electricitate pe an, această sumă se recuperează în mai puțin de trei luni. Montajul nu este inclus în această sumă.
Calculați Economiile pentru Hala dumneavoastră
Calculatorul de mai jos este completat din start cu cifrele din acest proiect. Modificați valorile pentru a vedea ce ar economisi LED High Bay-uri în propria dumneavoastră producție sau depozit.
Calculator de Economii
Completat din start cu acest proiect: 70 de lămpi cu vapori de mercur de 400W înlocuite cu 70 de LED High Bay-uri de 150W.
Rezultatul
- De Două ori Mai Multă Lumină: 300 Lux în loc de 150 Lux pe podea, suficient pentru a tăia cu precizie și a monta.
- 63 % Mai Puțin Consum: 10.500W în loc de 28.000W pentru aceleași 70 puncte de iluminat.
- Imediat Lumina Maximă: fără timp de încălzire pe dimineților întunecate și fără pâlpâire.
- Culori Adevărate: Alb Neutru 4000K pentru evaluarea profilelor, acoperirilor și lemnului.
- Costuri de Operare Mai Mici: în fiecare an 12.320 € mai puțin în costuri de electricitate și 5,8 tone mai puțin CO2.
Întrebări Frecvente
Care LED High Bay înlocuiește o lampă cu vapori de mercur de 400W?
Un LED High Bay cu 150W și 210 lm/W furnizează semnificativ mai mult lumină utilă decât o lampă cu vapori de mercur de 400W. La Mecona, 70 de corpuri de iluminat schimbate unu la unu și-au dublat nivelul luminos de la 150 la 300 Lux, cu 250W mai puțin pe corp.
Care putere se potrivește la o înălțime de montaj de 6 m?
Pentru 6 m și aproximativ 300 Lux, LED High Bay-uri cu 120W până la 150W și unghi de fascicul de 90° sunt o alegere comună. LED High Bay-ul utilizat aici poate fi reglat la 90W, 120W sau 150W, astfel încât puterea poate fi ajustată pe teren în funcție de înălțime și nivelul de lumină necesar.
Cât de multă lumină este necesară pentru o fabrică de ferestre și uși?
Pentru tăierea, prelucrarea și asamblarea profilelor, 300 Lux pe planul de lucru este un minim bun, la locurile de muncă cu precizie mai mult la nivel local. Alb Neutru 4000K și o bună uniformitate ajută la identificarea micilor detalii și a diferențelor de culoare.
Pot LED High Bay-uri să utilizeze lumina naturală din claraboia?
Da. LED High Bay-uri sunt reglabile 0-10V și pot fi combinate cu un senzor de lumină naturală care dimează corpurile de iluminat atunci când cade suficientă lumină naturală prin claraboie. Aceasta economisește și mai mult decât numerele de pe această pagină.
Există o finanțare pentru înlocuirea lămpilor cu vapori de mercur?
Depinde de țară și regiune. În acest proiect, jumătate din investiția în corpuri de iluminat a fost acoperită printr-o finanțare pentru reconversia. Vă spunem ce programe se aplică halei dumneavoastră și furnizăm datele tehnice necesare pentru cerere.
Creați o planificare luminotehnic gratuită pentru hala mea?
Da. Trimiteți-ne planul de masă cu înălțimea tavanului sau câteva fotografii ale iluminatului actual. Creăm o planificare luminotehnic DIALux gratuită, determinăm numărul necesar de corpuri de iluminat și vă trimitem o ofertă fără angajament la prețuri de import direct.
