Proiect: Rhenus Genk – LED-Lini Tri-Proof în hală de logistică
Rhenus din Genk a înlocuit 405 de lămpi fluorescentele duble cu lini paralele de LED Tri-Proof Light-uri în hala de logistică de 8.000 m²: 300 lux, 65% mai puțină putere și economie de 34.941€/an.

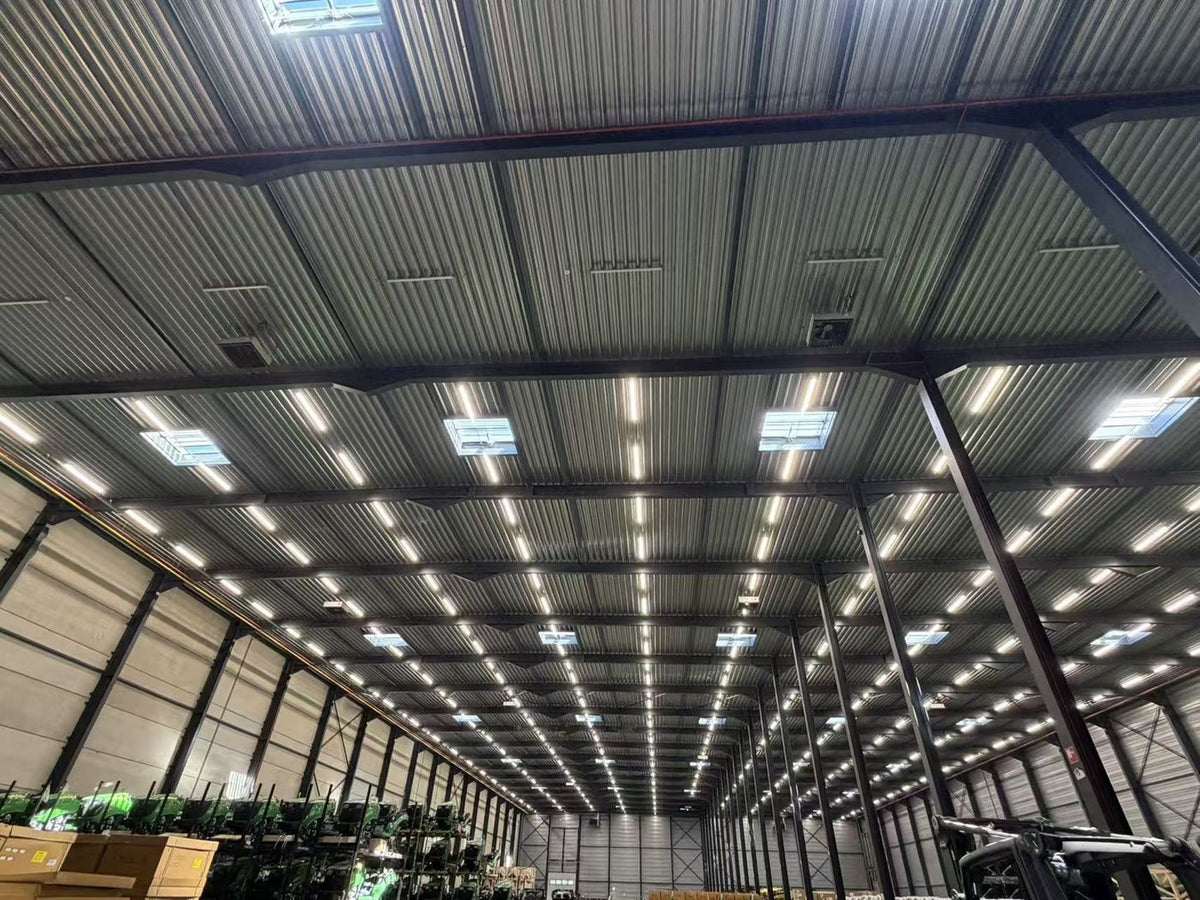

Furnizorul de servicii logistice Rhenus a reechipat depozitul deschis de 8.000 m² din Genk (Belgia) cu 405 LED Tri-Proof Light-uri, montate în linii lungi de lumină la 10 m înălțime pe toată lățimea halei. Acestea înlocuiesc unu la unu 405 lămpi fluorescente duble. Iluminarea la sol a crescut de la 210 la 300 Lux, în timp ce consumul de putere a scăzut cu 65%.
- Reechipare a unui depozit deschis de 8.000 m² cu depozitare în blocuri de mașini și mărfuri, fără rafturi înalte.
- 405 lămpi fluorescente duble de 130W înlocuite cu 405 LED Tri-Proof Light-uri 150 cm de 45W.
- Corpuri de iluminat montate în linii paralele de lumină pe console la 10 m înălțime, uniform pe toată suprafața, fără șină de susținere.
- De la 210 la 300 Lux, planificat cu calcul DIALux.
- Putere conectată de 18.225W în loc de 52.650W: 65% mai puțin consum, 99.833 kWh și 34.941 € economii anuale la electricitate.
- Investiție în corpuri de iluminat de 17.354 €, acoperită pe jumătate prin finanțare: amortizată în aproximativ trei luni.
Date Proiect
| Client | Rhenus, Logistică și Depozitare |
| Locație | Genk, Belgia |
| Clădire | Depozit deschis, aprox. 8.000 m² |
| Finalizare | 2026 |
| Iluminare Veche | 405 × Lampă Fluorescență Dublă, 130W |
| Iluminare Nouă | 405 × LED Tri-Proof Light 150 cm, 45W, 4000K |
| Montaj | 10 m, Console de montaj, în linii paralele de lumină |
| Control | Pornit/Oprit |
| Iluminare | 210 → 300 Lux |
| Planificare | Calcul DIALux |
Situația Inițială
Rhenus utilizează hala din Genk ca spațiu deschis de depozitare și transbordare: mașini, piese și paleți sunt stocați în blocuri pe sol, cu alei largi pentru stivuitoare și camioane care sunt încărcate la porți. Hala era iluminată de 405 lămpi fluorescente duble, fiecare consumând aproximativ 130W inclusiv balast.
Prea întuneric pentru lucru pe teren
Cu o medie de 210 Lux și multe tuburi arse, lumina era prea slabă pentru a verifica mărfurile, a citi etichetele și pentru a circula în siguranță între blocuri. Oriunde corpurile de iluminat se defectau, apăreau zone întunecate.
Consum Ridicat, Întreținere Costisitoare
Împreună, cele 405 corpuri de iluminat consumau 52.650W, ceea ce înseamnă peste 150.000 kWh pe an la aproximativ 2.900 ore de funcționare. Fiecare tub ars la 10 m înălțime necesita o platformă de lucru în aer liber chiar pe zona de lucru.
Soluția
Linii de Lumină Paralele pentru un Spațiu Deschis
Într-o hală deschisă fără rafturi, obiectivul este lumina uniformă pe toată suprafața, nu pe coridoare direcționate. Calculul DIALux a arătat că liniile paralele din LED Tri-Proof Light-uri între grinzile acoperișului oferă 300 Lux uniform pe toți cei 8.000 m², fără zone întunecate între linii. La fel ca într-un sistem de bandă luminoasă, liniile se întind pe toată lungimea halei, dar fiecare corp de iluminat este montat direct pe console, deci nu era necesară o șină. Fiecare lampă fluorescență a fost înlocuită cu un corp de iluminat LED în aceeași poziție. Aflați mai multe despre planificarea liniilor de lumină în ghidul nostru privind LED-uri Linii de Lumină și Sisteme de Benzi Luminoase.
405 LED Tri-Proof Light-uri 150 cm
Fiecare LED Tri-Proof Light 150 cm de 45W produce 9.000 Lumeni la 200 lm/W în Alb Neutru 4000K. Unghiul de fascicul larg de 120° permite suprapunerea luminii liniilor adiacente la sol, menținând lumina uniformă între blocurile de mărfuri. Carcasa IP65 ține praful departe, iar corpurile de iluminat pot fi conectate în serie, astfel încât o singură alimentare alimentează o linie întreagă. Consultați ghidul nostru LED Tri-Proof Light sau toate LED Tri-Proof Light-uri 150 cm.
Corp de Iluminat LED folosit în acest proiect
Economii de Energie în Cifre
Fiecare corp de iluminat fluorescent a fost înlocuit cu un LED Tri-Proof Light. Tabelul compară instalația veche cu cea nouă.
| Veche | LED | Diferență | |
|---|---|---|---|
| Corpuri de Iluminat | 405 × 130W Fluorescent Dublu | 405 × 45W LED Tri-Proof Light | −85W per Corp de Iluminat |
| Puterea de Conexiune | 52.650W | 18.225W | −65 % |
| Putere per m² | 6,6W/m² | 2,3W/m² | −4,3W/m² |
| Iluminare | 210 Lux | 300 Lux | +43 % |
| Consum pe An | 152.685 kWh | 52.852 kWh | −99.833 kWh |
| Costuri Electricitate pe An | 53.440 € | 18.499 € | −34.941 € |
| CO2 pe An | 22,9 t | 7,9 t | −15,0 t |
Cum am calculat
- Veche: 405 × 130W = 52.650W × 2.900 h = 152.685 kWh pe an.
- LED: 405 × 45W = 18.225W × 2.900 h = 52.852 kWh pe an.
- Costuri: 99.833 kWh × 0,35 €/kWh = 34.941 € pe an.
- CO2: 99.833 kWh × 0,15 kg/kWh = 15,0 t pe an.
Economia vine împreună cu 43 % mai multă lumină pe podea. De asemenea, se elimină schimbarea tuburilor la 10 m înălțime.
Investiție și Recuperare
La prețurile actuale din magazin, cele 405 LED Tri-Proof Light-uri costă 17.354 €. Jumătate din investiție a fost acoperită printr-o finanțare pentru modernizare, rămânând 8.677 €. Cu 34.941 € mai puțini costuri de electricitate pe an, această sumă este recuperată în aproximativ trei luni. Montajul nu este inclus în această sumă și nu a fost necesar să se cumpere nicio șină de susținere.
Calculați Economia pentru Hala Dumneavoastră
Calculatorul de mai jos este completat anterior cu cifrele acestui proiect. Modificați valorile pentru a vedea ce economii ar obține LED Tri-Proof Light-uri în propria dumneavoastră hală de logistică.
Calculator de Economii
Completat anterior cu acest proiect: 405 corpuri de iluminat fluorescent dublu cu 130W înlocuite prin 405 LED Tri-Proof Light-uri cu 45W.
Rezultatul
- Lumină uniformă pe toată suprafața: 300 Lux în loc de 210 Lux, fără pete întunecate între linii.
- 65 % mai puțină putere: 18.225W în loc de 52.650W pentru aceleași 405 puncte de lumină.
- Linii de lumină fără șină: linii lungi și drepte prin hală fără costurile unui sistem de bandă luminoasă.
- Fără mai multe plataforma elevatoare pe zona de lucru: niciun tub ars la 10 m înălțime, și 5 ani de Garanție pe noile corpuri de iluminat.
- Costuri de Operare Mai Scăzute: în fiecare an 34.941 € mai puțini costuri de electricitate și 15 tone mai puțin CO2.
Un proiect similar cu linii de lumină deasupra rafturilor înalte este depozitul BME din Genk.
Întrebări Frecvente
Cum ar trebui să fie aranjate liniile de iluminat într-o hală deschisă fără rafturi?
Într-o hală deschisă, liniile paralele cu distanță uniformă funcționează cel mai bine, astfel încât conurile de lumină ale liniilor adiacente să se suprapună pe podea. Aceasta oferă lumină uniformă, oriunde ar fi depozitate bunurile. În depozitele cu rafturi, liniile urmează în schimb aleile.
Cât de mult lux are nevoie o hală de logistică?
EN 12464-1 necesită aproximativ 100 până la 150 Lux în zonele pure de depozitare și aproximativ 300 Lux acolo unde bunurile sunt manipulate, ambalate sau expediate. La Rhenus, acum întreaga hală are 300 Lux, deci spațiul poate fi utilizat în mod flexibil pentru depozitare și manipulare.
Pot LED Tri-Proof Light-uri la 10 m înălțime să ilumineze uniform o hală deschisă?
Da, cu suficiente corpuri de iluminat în linii paralele. Aici, 405 corpuri de iluminat cu 9.000 Lumeni și unghi de fascicul de 120° oferă 300 Lux pe 8.000 m², adică aproximativ un corp de iluminat la 20 m². Aranjamentul exact pentru hala dumneavoastră rezultă dintr-un Calcul DIALux.
Poate fi modernizată o hală mare în timpul funcționării?
Da. Deoarece fiecare corp de iluminat este înlocuit unu-la-unu în aceeași poziție, munca poate fi efectuată zonă cu zonă, în timp ce restul halei rămâne în funcțiune. Unele fotografii din acest proiect arată corpuri de iluminat vechi și noi una lângă alta în timpul lucrărilor.
Există finanțare pentru înlocuirea iluminatului cu tuburi fluorescente într-o hală de logistică?
Depinde de țară și regiune. În acest proiect, jumătate din investiția în corpuri de iluminat a fost acoperită printr-o finanțare pentru modernizare. Vă spunem ce programe se aplică halei dumneavoastră și furnizăm datele tehnice necesare pentru cerere.
Elaborați un studiu de iluminat gratuit pentru hala mea de logistică?
Da. Trimiteți-ne planul etajului cu înălțimea tavanului și informații privind utilizarea spațiului. Elaborăm un Calcul DIALux gratuit, determinăm numărul necesar de corpuri de iluminat și vă trimitem o Ofertă fără angajament la prețuri de import direct.
