Проект: Ecolab – LED Линейна Система за Осветление

В своята 6.000 m² складова зала в Тесендерло (Белгия) Ecolab замени 265 флуоресцентни осветителни тела със 265 LED Линейни Системи за Осветление с мощност 60W, монтирани като непрекъснати светлинни линии на височина 10 m и управлявани чрез DALI. Осветеността на пода се увеличи повече от два пъти – от 160 на 340 Lux, докато енергийната мощност за осветлението намаля с 54 %.

Данни на проекта

Клиент	Ecolab
Местоположение	Тесендерло, Белгия
Сграда	Складова и логистична зала, около 6.000 m²
Завършване	2024
Старо осветление	265 × флуоресцентно осветително тяло, 130W
Ново осветление	265 × LED Линейна Система за Осветление, 60W
Монтаж	Непрекъснати светлинни линии на височина 10 m
Управление	DALI
Осветеност	преди 160 Lux, след 340 Lux
Планиране	Светлинно проучване в DIALux

Изходната ситуация

В складовете на Ecolab в Тесендерло стоки се съхраняват на около 6.000 m² в високи палетни рафтове, с тесни проходи, зона за отправка и постоянен трафик на вилични повдигачи и комисиониране. Халата е осветявана от 265 флуоресцентни осветителни тела с мощност 130W всяко, общо 34.450W.

Твърде тъмно между рафтовете

С около 160 Lux на пода проходите бяха твърде тъмни за бързо и безошибочно комисиониране. Етикетите на горните нива на рафтовете бяха трудни за четене от пода, и всяка изгоряла тръба оставяше друго тъмно място.

Изгорели тръби и висока консумация

Все повече тръби изгаряха. От август 2023 г. T5 и T8 флуоресцентни тръби не могат да бъдат пуснати в обращение в ЕС, продължаването на експлоатацията на старата система щеше да стане само по-трудно. В същото време 34.450W при 2.900 работни часа годишно означаваше почти 100.000 kWh и над 30.000 € годишно само за осветлението.

Решението

Първо светлинното проучване

Преди поръчката изготвихме светлинно проучване в DIALux на халата. То показа, че непрекъсната LED линейна система за осветление по проходите на рафтовете щеше да удвои нивото на светлината, с един LED осветител за всеки стар осветител.

LED линейни системи над всеки проход

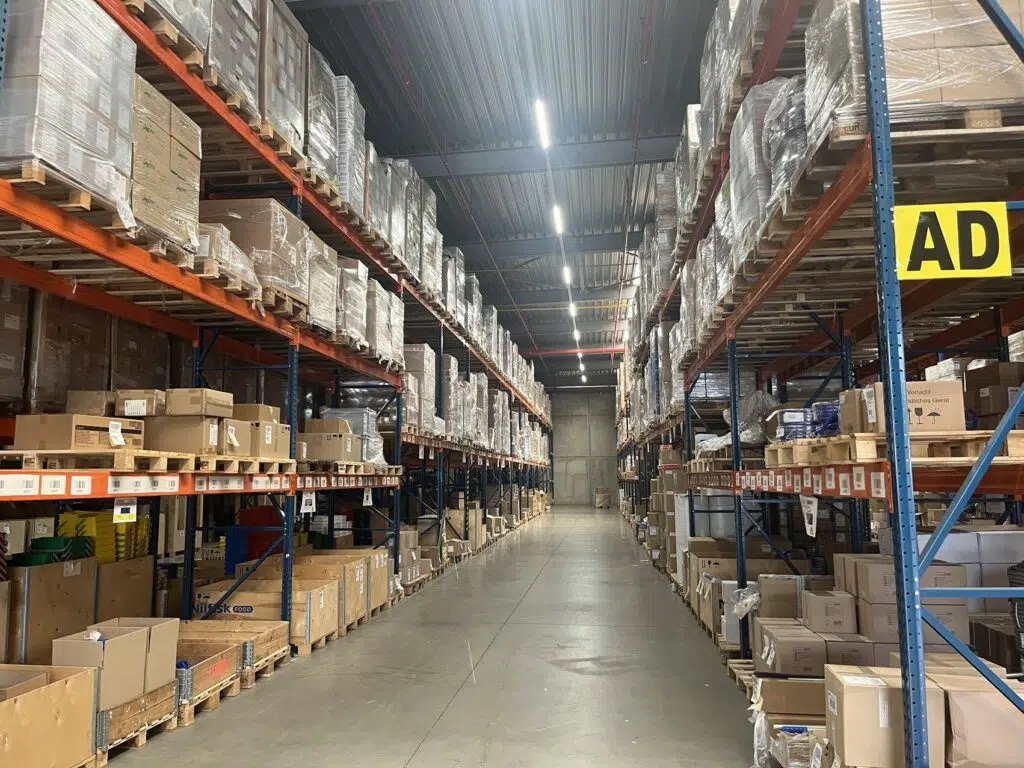

265-те LED Линейни Системи за Осветление с мощност 60W са монтирани като непрекъснати светлинни линии на височина 10 m и преминават точно по проходите между рафтовете. Система за линейно осветление провежда токови и управляващи линии в един единствен носещ релс, така че осветителните тела се щракват лесно по цялата линия. Линейното светлина над прохода осветява фасадите на рафтовете от горе до долу, точно това, което комисионерите трябват, за да четат етикети на всяко ниво. Повече информация за осветлението на проходите на рафтовете в нашия гид за осветление на складове.

Управление чрез DALI

Всички осветителни тела са свързани към DALI, така че светлината може да се управлява и затъмнява по линия или зона. Неизползвани проходи не е необходимо да работят с пълна мощност, и системата може да бъде разширена по-късно с сензори или времеви програми без нова кабелна инсталация.

Енергийни спестявания в цифри

	Преди	След	Разлика
Осветителни тела	265 × 130W Флуоресцентни	265 × 60W LED Линейна Система за Осветление	един към един
Присъединена мощност	34.450W	15.900W	−54 %
Мощност на m²	5,7W/m²	2,7W/m²	−3,1W/m²
Консумация на година	99.905 kWh	46.110 kWh	−53.795 kWh
Електрични разходи на година	30.971 €	14.294 €	−16.676 €
CO2 на година	15,0 t	6,9 t	−8,1 t
Средна осветеност	160 Lux	340 Lux	+113 %

Как сме изчислили

• Преди: 265 × 130W = 34.450W × 2.900 h = 99.905 kWh на година.
• След: 265 × 60W = 15.900W × 2.900 h = 46.110 kWh на година.
• Разходи: 53.795 kWh × 0,31 €/kWh = 16.676 € на година.
• CO2: 53.795 kWh × 0,15 kg/kWh = 8,1 t на година.

Спестяванията от DALI димиране на неизползваните коридори не са включени, поэтому действителното спестяване може да бъде по-високо.

Инвестиция и финансирана подкрепа

Половината от инвестицията е била покрита от финансирана подкрепа за енергийна ефективност. Тъй като системата LED Линейна Система за Осветление се конфигурира според всеки проект, инвестицията зависи от дължината на линиите, мощността и управлението. При спестявания над 16.000 € на година, такава модернизация обикновено се амортизира в рамките на първата година. Въведете вашата собствена инвестиция в калкулатора по-долу, за да видите времето на амортизация за вашата промишлена зала.

Изчислете спестяванията за вашата промишлена зала

Калкулаторът по-долу е предварително попълнен с цифри от Ecolab. Променете стойностите и въведете вашата инвестиция, за да видите какво би спестила LED технологията в вашата собствена сграда.

Резултатът

• Повече от два пъти толкова светлина: от 160 на 340 Lux на пода, с ясно осветени нива на рафтовете.
• 54 % по-малко мощност: 15.900W вместо 34.450W за същите 265 светлинни точки.
• Няма повече разбити тръби: няма тъмни петна в коридорите и няма повече търсене на изтекли флуоресцентни тръби.
• Интелигентно управление: DALI позволява димиране или превключване на линия или зона.
• По-ниски оперативни разходи: 16.676 € по-малко годишни разходи за ток и 8,1 тона по-малко CO2 всяка година.

Често задавани въпроси

Какво е LED Линейна Система за Осветление?

LED Линейната Система за Осветление е непрекъсната носеща релса, която пренася токови и управляващи проводници и в която LED Осветителните Тела се щракват по цялата дължина. По този начин се създават дълги, непрекъснати светлинни линии, идеални за складове с дълги рафтови проходи. Линиите могат да се удължават, а Осветителните Тела могат да се заменят или преместят без нова прокараност на кабели.

Защо LED Линейна Система за Осветление вместо кръгли LED High Baye в рафтов склад?

Кръглите LED High Baye добре осветяват пода, но в тесни проходи оставят фасадите на рафтовете в тъмнина. Линейна светлинна система над всеки проход осветява фасадите от горе до долу, така че етикетите на всяко ниво са четливи. При Ecolab нивото на светлина се увеличи от 160 на 340 лукса.

Могат ли все още да се закупят флуоресцентни тръби?

От август 2023 г. T5 и T8 флуоресцентни тръби не могат да се пускат на пазара в ЕС. Остатъците от запасите се изчерпват, така че инсталациите с флуоресцентни тръби трябва да бъдат модернизирани на LED по-рано или по-късно.

Как беше изчислена икономията от 16 676 € годишно?

Старата инсталация потреблява 34 450W, новата 15 900W. При 2 900 работни часа годишно това е 53 795 kWh по-малко. Умножено с 0,31 €/kWh това дава 16 676 € годишно. Дополнителни икономии чрез DALI затъмняване не са включени.

Изготвяте ли безплатно светлинно проучване за моя склад?

Да. Изпратете ни план на помещението с оразмеряване на рафтовете и височина на тавана. Ще изготвим безплатно светлинно проучване в DIALux, ще определим необходимите дължини на линиите и мощности и ще ви изпратим неангажираща оферта на преки внос цени.
