Проект: Moderna Printing – LED Tri-Proof, DMX и Светещи Букви

Moderna Printing в Beringen (Белгия) ни поръча да модернизираме осветлението на неговата печатница с площ 9.500 м² и да дадем на сградата ново лице през нощта. Вътрешно 550 флуоресцентни светилника бяха заменени с 550 LED Tri-Proof Lights с 50W. Отвън добавихме DMX-управлявано RGBW линейно осветление по покривните краища и направихме персонализирани светещи букви и логото. Осветлението в печатницата се увеличи от 160 на 340 Лукс – повече от двойно – при 61,5 % по-малка консумирана мощност.

Данни на проекта

Клиент	Moderna Printing, печатница
Местоположение	Beringen, Белгия
Сграда	Печатница, около 9.500 м², с офиси
Завършване	2024
Старо осветление (зала)	550 × флуоресцентен светилник, 130W
Ново осветление (зала)	550 × LED Tri-Proof Light 150 см, 50W
Монтаж	8 м, окачено
Фасада	DMX-управлявано RGBW линейно осветление, персонализирани светещи букви и логото
Осветеност	преди 160 Лукс, след 340 Лукс
Планиране	Светлинно проучване в DIALux

Начална ситуация

Moderna Printing управлява офсетни печатни машини, линии за последваща обработка и хартиен склад в зала с площ около 9.500 м². Залата беше осветена от 550 флуоресцентни светилника по 130W всеки: общо 71.500W. Отвън черната фасада изчезваше в тъмното след залез.

Недостатъчно светло за печатни работи

С около 160 Лукс на подом светлото беше твърде слабо за печатница, където операторите на машини цял ден проверяват цветове, хладност и последваща обработка. Всеки отказал светилник влошаваше ситуацията.

Отказващи се светилници и висока консумация

Все повече светилници отказваха, а от август 2023 г. T5 и T8 флуоресцентни тръби не могат повече да се пускат на пазара в ЕС. Същевременно 71.500W при 2.100 работни часа годишно означаваше над 150.000 kWh и повече от 46.000 € годишно за осветление на залата.

Фасада без присъствие през нощта

За компания, която печели на това да прави марките видими, собствената й сграда нямаше идентичност след залез. Moderna искаше фасада, която показва кои са те, денем и нощем.

Решението

Първо светлинното планиране

Преди поръчката направихме изчисление в DIALux на светлинния план на печатната зала. Той показа, че всяко старо осветително тяло може да бъде заменено един към един с LED Tri-Proof Light и нивото на светлина на работната повърхност се удвои повече от два пъти.

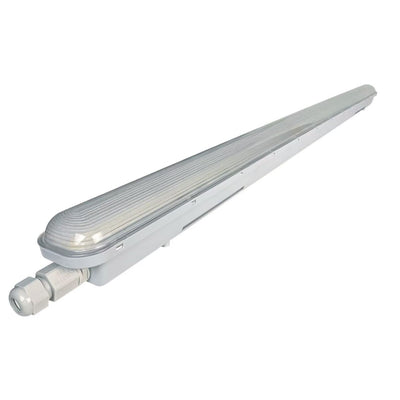

Печатна зала: 550 LED Tri-Proof Lights 150 см

Всички 550 позиции сега са оборудвани с LED Tri-Proof Light 150 см с 50W, окачени в редове на 8 м височина над печатните машини и линиите за допълнителна обработка. С 190 lm/W всяко осветително тяло създава значително повече светлина от стара флуоресцентна лампа при по-малко от 40 % на мощността. Неутралнобялата светлина с 4000K и драйверът без трептене осигуряват спокойна, равномерна светлина за проверка на печатните продукти, а степен на защита IP65 защитава от хартиената прах. Повече информация в нашия водач за избор на LED Tri-Proof Lights.

LED осветителни тела използвани в този проект

Фасада: DMX-управлявано RGBW линейно осветление

По протежение на гребена на покрива на зала и офис сградата инсталирахме линейно RGBW осветление с DMX управление. Всеки цвят може да се настрои и динамично да се промени: във фирмените цветове, в различен цветен тон за събитие или сезон, или като спокойно бяло. Линейното осветление очертава контурите на сградата, така че да бъде видима отдалеч през нощта.

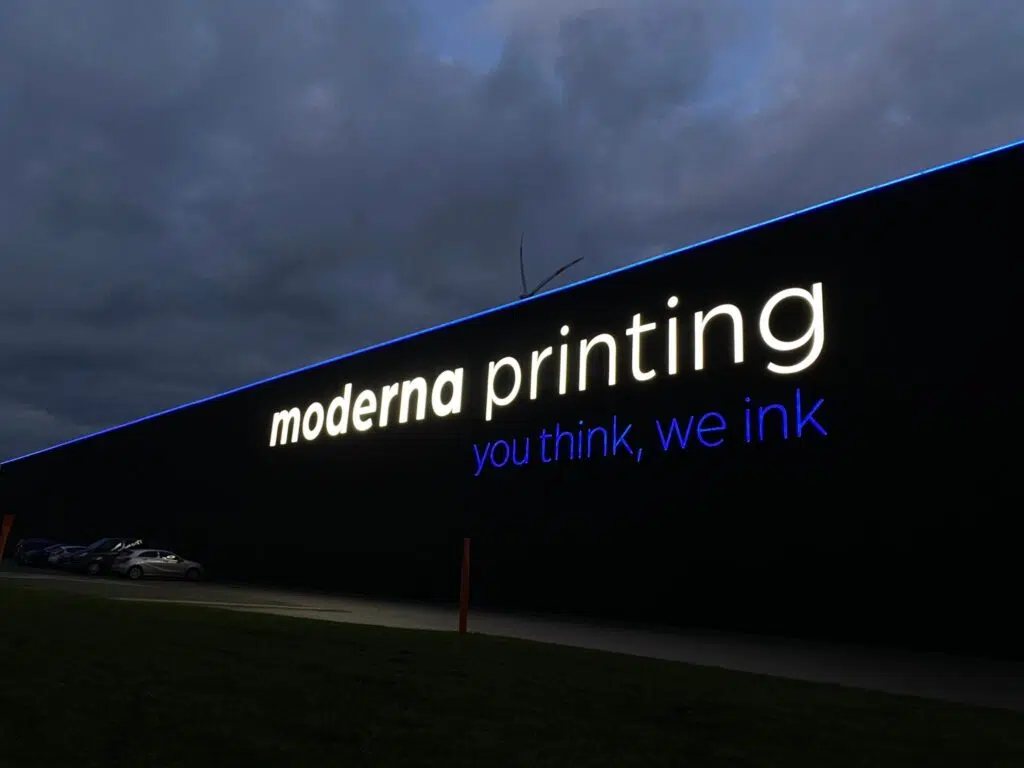

Персонализирани LED светещи букви и лого

Буквите „moderna printing – you think, we ink" и логото бяха персонално произведени и монтирани от нашия екип. Преди монтажа шаблон в оригинален размер беше прикрепен към фасадата, за да се определи точното положение; след това буквите бяха монтирани от две телескопни платформи. Буквите светят бяло през нощта, докато слоганът може да следва цвета на линейното осветление.

Икономия на енергия в цифри

Следните цифри се отнасят за печатната зала. Осветлението на фасада и буквите са нови допълнения, така че няма стара потребление за сравнение.

	Преди	След	Разлика
Осветителни тела	550 × 130W флуоресцентни	550 × 50W LED Tri-Proof Light	един към един
Присъединена мощност	71.500W	27.500W	−61,5 %
Мощност на м²	7,5W/м²	2,9W/м²	−4,6W/м²
Потребление на година	150.150 kWh	57.750 kWh	−92.400 kWh
Разходи за електроенергия на година	46.547 €	17.903 €	−28.644 €
CO2 на година	22,5 t	8,7 t	−13,9 t
Средна осветеност	160 lux	340 lux	+113 %

Как сме преброили

• Преди: 550 × 130W = 71.500W × 2.100 h = 150.150 kWh на година.
• След: 550 × 50W = 27.500W × 2.100 h = 57.750 kWh на година.
• Разходи: 92.400 kWh × 0,31 €/kWh = 28.644 € на година.
• CO2: 92.400 kWh × 0,15 kg/kWh = 13,9 t на година.

Инвестиция и амортизация

При текущи цени в магазина 550 LED Tri-Proof Lights струват 22.358 €. Половината от инвестицията беше покрита от субсидия за енергийна ефективност, остават 11.179 €. При 28.644 € икономия на година осветлението на залата се амортизира за по-малко от пет месеца. Монтажът, осветлението на фасада и персонализираните букви не са включени в тази сума.

Изчислете икономията за вашата зала

Калкулаторът по-долу е предварително попълнен с цифрите на печатната зала на Moderna. Променете стойностите, за да видите колко икономия би имало преминаването на LED в собствената си сграда.

Резултатът

• Повече от два пъти светлина: от 160 на 340 лукса над печатните машини и линиите за допълнителна обработка.
• 61,5 % по-малко мощност: 27.500W вместо 71.500W за същите 550 светлинни точки.
• Без повече изгорели тръби: без трептене LED вместо изживелите флуоресцентни тръби.
• Сграда, която привлича внимание през нощта: DMX-RGBW LED Линейна Система за Осветление във всеки цвят, плюс персонализирани LED Светещи Букви и логото.
• По-ниски оперативни разходи: всяка година 28.644 € по-малко разходи за енергия и 13,9 тона по-малко CO2.

Често задавани въпроси

Какво е DMX-управляема RGBW LED Линейна Система за Осветление?

RGBW LED-тата комбинират червено, зелено, синьо и отделен бял канал и могат да показват почти всеки цвят, както и чисто бяло. DMX е протоколът за управление, който настройва всеки цвят и всяка линия индивидуално. При Moderna Printing LED Линейната Система за Осветление на краищата на покрива може да се превключи по всяко време между корпоративни цветове, цветове на събитията или просто бяло.

Производите ли персонализирани LED Светещи Букви и логота?

Да. LED Светещите Букви и логото при Moderna Printing бяха персонализирани и монтирани от нашия екип, от шаблона до монтажа. Производим LED Светещи Букви, логота и фасадни табели при запитване; вижте LED Светещи Букви при запитване.

Защо LED Tri-Proof Lights в печатна зала?

Линейните LED Tri-Proof Lights разпределят светлината равномерно по дълги печатни линии и таблици за допълнителна обработка, без ярки петна. Драйверът без трептене и неутрално белата светлина са приятни за очите при проверка на цвета, а степента на защита IP65 защитава от прахта на хартията.

Как бе изчислена икономия от 28.644 € годишно?

Старото осветление на залата имаше 71.500W, новото 27.500W. При 2.100 работни часа годишно това е 92.400 kWh по-малко. Умножено с 0,31 €/kWh получаваме 28.644 € годишно. Фасадното осветление е ново и не е част от сравнението.

Подготвяте ли безплатно светлинно проучване за моята сграда?

Да. Изпратете ни план на план или няколко снимки с указание на височината на тавана и кажете ни дали искате също фасадно осветление или LED Светещи Букви. Ще подготвим безплатно изчисление в DIALux и ще ви изпратим неангажиращо предложение на преки цени на внос.
