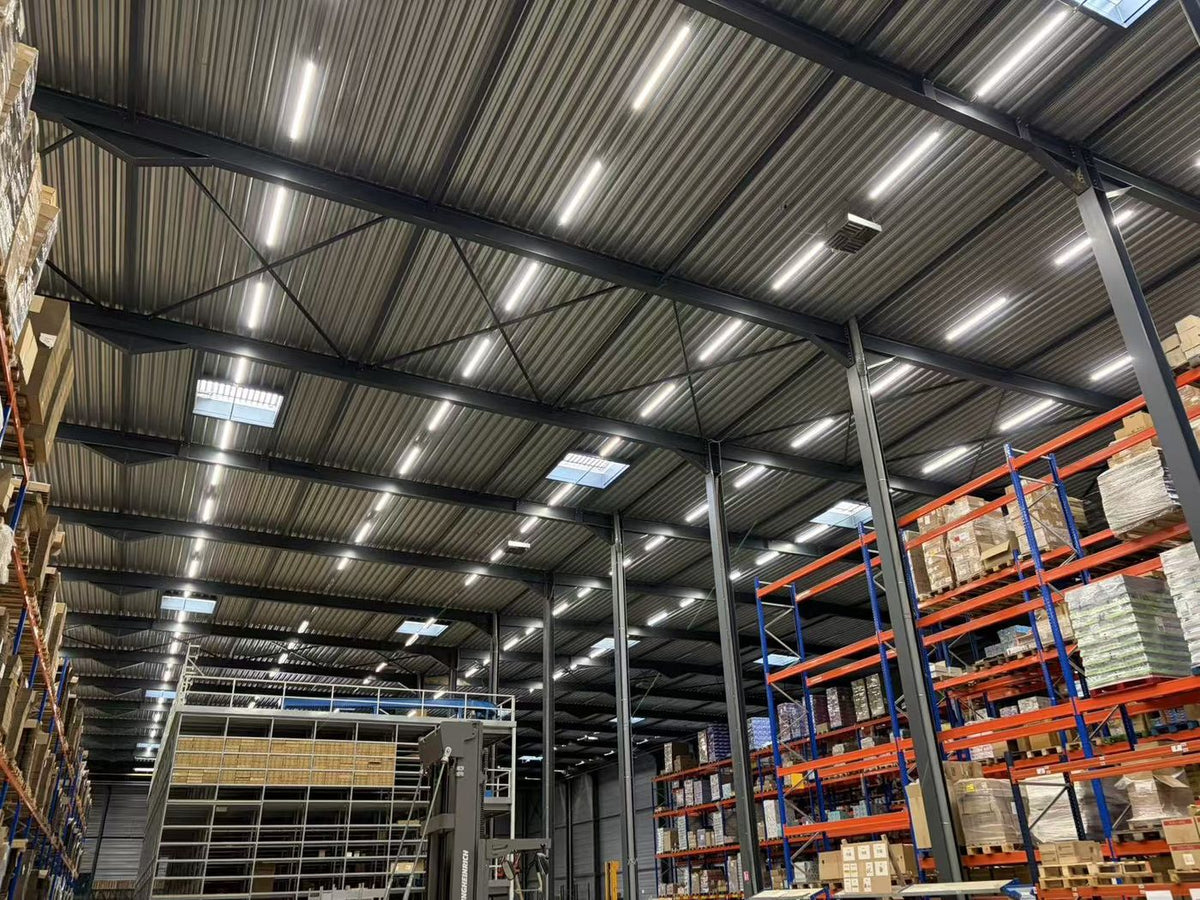

Projekt: BME Genk – LED-lichtlinjer i et 8.000 m² stort regallager

Logistikfirmaet BME i Genk (Belgien) har genbelyst sit 8.000 m² stort Lager med 450 LED Vandtætte Lysstofrør Armaturer, monteret i gennemgående lyslinjer i 10 m højde over paletreolerne. De erstatter 450 dobbelte Lysstofrør Armaturer en-til-en. Lysstyrken steg fra 230 til 310 Lux, strømforbruget faldt med 65 %, og et bærerskinne var ikke nødvendigt.

Projektdata

Kunde	BME, Logistik og Lagerhold
Lokation	Genk, Belgien
Bygning	Lagerhalle med paletreolier, ca. 8.000 m²
Afslutning	2026
Tidligere belysning	450 × Dobbelt Lysstofrør Armatur, 130W
Ny belysning	450 × LED Vandtæt Lysstofrør Armatur 150 cm, 45W, 4000K
Montering	10 m, Monteringsbeslag, i lyslinjer langs gangene
Styring	Til/Fra
Belysningsstyrke	230 → 310 Lux
Planering	DIALux-beregning

Udgangssituationen

BME opbevarer varer på paller i en hal på omkring 8.000 m², med høje paletreolier, smalle plukningsgange, en multi-etages hyldekonstruktion og palleklar-stabler, der kører hele dagen. Hallen var belyst af 450 dobbelte Lysstofrør Armaturer med omkring 130W hver inklusive elektronisk ballast.

For lidt lys i gangene

Med i gennemsnit 230 Lux og mange udbrændte rør var gangene mellem reolerne for mørke til at læse etiketter og køre sikkert med palleklar-stabler. I en reolhalle behøves ikke kun gulvet belyste, men også reolfronterne helt op til de øverste hylder.

Højt forbrug i stort omfang

450 Armaturer med 130W giver tilsammen 58.500W. Ved omkring 2.900 driftstimer pr. år er det næsten 170.000 kWh strøm alene til belysning. Udskiftning af defekte rør i 10 m højde over reolerne betød hver gang en lift og en blokeret gang.

Løsningen

Lyslinjer over gangene, uden bærerskinne

I en reolhalle fungerer gennemgående lyslinjer langs gangene bedre end et gitter af runde Armaturer: Lyset falder mellem reolerne og på reolfronterne i stedet for på pallerne. Et bærerskinne-system er den klassiske måde at bygge sådanne linjer på, men med 450 lystpunkter er skinnen et stort tillægskostningspunkt. DIALux-beregningen viste, at kædelige LED Vandtætte Lysstofrør Armaturer, monteret med beslag i rækker langs gangene, giver samme lyslinjeeffekt. Hver Lysstofrør Armatur blev erstattet af en LED-Armatur på samme position. Mere om valget mellem lyslinjer, bærerskinne-system og Hallestråler i vores guide til LED-lyslinjer og bærerskinne-systemer.

450 LED Vandtætte Lysstofrør Armaturer 150 cm

Hver LED Vandtæt Lysstofrør Armatur 150 cm med 45W leverer 9.000 Lumen ved 200 lm/W i Neutralhvid 4000K. Tilsammen producerer de 450 Armaturer omkring 4 millioner Lumen, nok til 310 Lux i hele hallen ved en monteringshøjde på 10 m. IP65-huset holder støv væk, og da Armaturerne kan kædes sammen, forsyner en ledning en hele række. Se vores guide til LED Vandtætte Lysstofrør Armaturer eller alle LED Vandtætte Lysstofrør Armaturer 150 cm.

LED-Armatur brugt i dette projekt

Energibesparelser i Tal

Hver Lysstofrør Armatur blev erstattet med en LED Vandtæt Lysstofrør Armatur. Tabellen sammenligner det gamle anlæg med det nye.

	Gammelt	LED	Forskel
Armaturer	450 × 130W Dobbel-Lysstofrør	450 × 45W LED Vandtæt Lysstofrør Armatur	−85W pr. Armatur
Tilslutningseffekt	58.500W	20.250W	−65 %
Effekt pr. m²	7,3W/m²	2,5W/m²	−4,8W/m²
Belysningsstyrke	230 Lux	310 Lux	+35 %
Forbrug pr. År	169.650 kWh	58.725 kWh	−110.925 kWh
Strømomkostninger pr. År	59.378 €	20.554 €	−38.824 €
CO2 pr. År	25,4 t	8,8 t	−16,6 t

Sådan har vi regnet

• Gammelt: 450 × 130W = 58.500W × 2.900 h = 169.650 kWh pr. År.
• LED: 450 × 45W = 20.250W × 2.900 h = 58.725 kWh pr. År.
• Omkostninger: 110.925 kWh × 0,35 €/kWh = 38.824 € pr. År.
• CO2: 110.925 kWh × 0,15 kg/kWh = 16,6 t pr. År.

Besparelsen går hånd i hånd med 35 % mere lys i lageret. Ydermere bortfalder Lysstofrør-skift i 10 m højde over hylderne.

Investering og Tilbagebetalingstid

Til aktuelle butikspriser koster de 450 LED Vandtætte Lysstofrør Armaturer 19.283 €. Halvdelen af investeringen blev dækket gennem en pulje til omstilling, hvilket efterlod 9.641 €. Med 38.824 € mindre strømomkostninger pr. År er dette beløb tjent ind igen efter omkring tre måneder. Montagen er ikke inkluderet i dette beløb, og der skulle ikke købes bæreskinne.

Beregn Besparelsen for Dit Lager

Regnemaskinen nedenfor er udfyldt på forhånd med tallene fra dette projekt. Ændre værdierne for at se, hvad LED Vandtætte Lysstofrør Armaturer ville spare på Dit eget lager.

Resultatet

• Mere Lys i Gang'ene: 310 Lux i stedet for 230 Lux, med lys på hyldefront'erne helt op til øverste niveau.
• 65 % mindre Effekt: 20.250W i stedet for 58.500W for de samme 450 Lyskilder.
• Lyslinjer uden Skinne: sammenhængende lysr'ekker uden omkostninger til et lysbåndsystem.
• Ingen Lysstofrør-skift i Højden mere: ingen arbejdskøres i gang'ene til brændt ud rør, og 5 års Garanti på de nye Armaturer.
• Lavere Driftsomkostninger: hver År 38.824 € mindre strømomkostninger og 16,6 Tons mindre CO2.

Ofte Stillede Spørgsmål

LED Trunking Systemer eller LED High Baye i lagerhylderne?

I en hal med høje hylder og smalle gange fungerer LED Trunking Systemer langs gangene normalt bedre: Lyset falder mellem hylderne og på hyldernes fronter. Runde LED High Baye passer bedre til åbne haller. Ved BME giver rækker af LED Vandtætte Lysstofrør Armaturer i 10 m højde 310 lux i gangene.

Har man brug for et LED Trunking System til LED Trunking Systemer i et stort lager?

Ikke nødvendigvis. En bæreskinne giver mening, hvis linjer skal være helt gennemgående, eller hvis Armaturer ofte skal flyttes. For et fast layout giver kædebare LED Vandtætte Lysstofrør Armaturer, monteret med bæklinger i rækker, samme lyslinjeeffekt uden at skulle købe og montere hundredvis af meter skinne.

Hvor mange LED Vandtætte Lysstofrør Armaturer har et 8.000 m² stort lager brug for?

Det afhænger af hyldernes layout, monteringshøjden og den nødvendige luxværdi. Her giver 450 Armaturer med 9.000 lumen i 10 m højde 310 lux, altså omkring én Armatur pr. 18 m². For din egen hal bestemmer vi antal og placering præcist med en gratis DIALux-beregning.

Kan hundredvis af LED-Armaturer tændes uden at sikringer udløses?

Ja, hvis kredsløbene er planlagt til LED-Drivernes indkoblingstrøm. Ved 450 Armaturer afhænger det af antallet pr. ledelingsbeskyttelsesstik. Vores guide om indkoblingstrøm og afledningsstrøm forklarer, hvor mange Drivere der må være på ét stik.

Findes der støtte til udskiftning af fluorescensbelysning på lageret?

Det afhænger af landet og regionen. I dette projekt blev halvdelen af investeringen i Armaturer dækket af en tilskudspulje til ombygning. Vi fortæller dig, hvilke programmer der gælder for dit lager, og leverer de tekniske data, som er nødvendige for ansøgningen.

Laver du en gratis lysberegning til mit lager?

Ja. Send os grundplanen med hyldernes layout og loftshøjde. Vi laver en gratis DIALux-beregning, bestemmer det nødvendige antal Armaturer og sender dig et uforpligtende Tilbud til direkteimportpriser.
