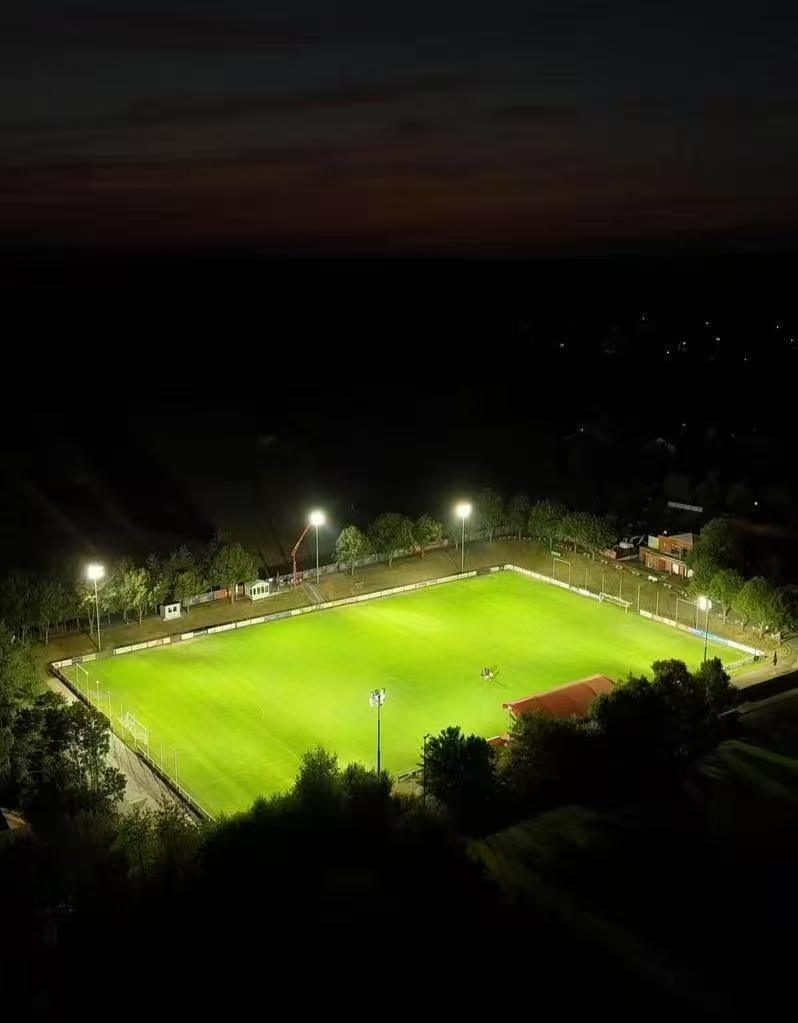

Projekt: TSV Aubstadt – LED Projektør til Idrætsanlæg for fodboldplads

Fodboldklubben TSV Aubstadt har erstattet de 32 gamle LED Projektører til Idrætsanlæg med 2.500W rundt omkring sin bane på 100 × 60 m med 32 LED Projektører til Idrætsanlæg 1500W i 16 m højde. Banen modtager nu mindst 400 lux overalt, mens den gamle anlæg opnåede i gennemsnit 250 lux, ved 40 % mindre effekt.

Projektdata

Klub	TSV Aubstadt, Fodbold
Placering	Aubstadt, Tyskland
Bane	Fodboldbane 100 × 60 m (6.000 m²)
Færdiggørelse	2026
Gamle belysning	32 × LED Projektør til Idrætsanlæg 2.500W
Ny belysning	32 × LED Projektør til Idrætsanlæg 1500W, 40°, 5000K
Montage	Master i 16 m højde, på krydsbukke
Styring	Dæmpbar
Belysningsstyrke	Før 250 lux i gennemsnit, efter mindst 400 lux
Planlægning	DIALux-beregning

Udgangssituationen

TSV Aubstadt afvikler sine hjemmekampe på en bane med dækket tribune, omgivet af træer og tæt på stedet. Banen blev belyst af 32 gamle LED Projektører til Idrætsanlæg med hver 2.500W.

For lidt lys til aftenkampe

Med i gennemsnit omkring 250 lux og flere defekte lamper var lyset uens, med svagere områder i hjørnerne og langs sidelinjerne. Klubben ønskede et betydeligt højere og mere ligeligt lysniveau til aftenkampe.

Høj forbrug

De 32 LED Projektører til Idrætsanlæg trak tilsammen 80.000W. Ved omkring 850 timer pr. år til træning og kampe svarer det til 68.000 kWh elektricitet, og de gamle lamper havde brug for flere minutter til at nå fuld lysstyrke.

Løsningen

Lysberegning for en højere spilleklasse

DIALux-beregningen sigtede på mindst 400 lux på ethvert punkt på banen, betydeligt over de 200 lux, som EN 12193 foreskriver for regionalt konkurrencestof. Hver stråler fik sin egen hældningsvinkel, så lyset fordeler sig jævnt på banen og bliver væk fra tribune, træer og de nærliggende huse. Mere om luxværdier pr. spilleklasse i vores guide Hvor mange lux skal en fodboldbane have? og om, hvordan lyset bliver, hvor det skal være, i vores guide om Lysforurening og LED-udebelysning.

32 LED Projektører til Idrætsanlæg 1500W, 40°

Hver LED Projektør til Idrætsanlæg 1500W leverer 255.000 lumen ved 170 lm/W, så de 32 stråler tilsammen producerer over 8 millioner lumen. Den snævre udstrålingsvinkle på 40° passer til de 16 m høje master: Den når langt ud over banen, med lidt sprednyt lys rundt omkring. Dagslys 5000K tilbyder god kontrast for spillerne, dommerne og kameraer, og IP66-strålerne kan dimpes ned til træning ved lavere effekt. Se hele LED Projektører til Idrætsanlæg.

LED Armatur brugt i dette projekt

Energibesparelser i Tal

Hver gammel LED Projektør blev erstattet med en LED Projektør. Tabellen sammenligner det gamle system med det nye.

	Gammelt	LED	Forskel
LED Projektør	32 × 2.500W	32 × 1500W LED	−1.000W pr. Projektør
Tilslutningseffekt	80.000W	48.000W	−40 %
Effekt pr. m²	13,3W/m²	8,0W/m²	−5,3W/m²
Belysningsstyrke	250 Lux i gennemsnit	mindst 400 Lux	Betydeligt mere og mere ensartet lys
Forbrug pr. år	68.000 kWh	40.800 kWh	−27.200 kWh
Strømomkostninger pr. år	26.520 €	15.912 €	−10.608 €
CO2 pr. år	10,2 t	6,1 t	−4,1 t

Sådan har vi regnet

• Gammelt: 32 × 2.500W = 80.000W × 850 h = 68.000 kWh pr. år.
• LED: 32 × 1500W = 48.000W × 850 h = 40.800 kWh pr. år.
• Omkostninger: 27.200 kWh × 0,39 €/kWh = 10.608 € pr. år.
• CO2: 27.200 kWh × 0,15 kg/kWh = 4,1 t pr. år.

Disse tal går ud fra fuld effekt til enhver tid. Træning med dæmpet effekt sparer yderligere.

Investering og Tilbagebetalingsperiode

Til aktuelle butikspriser koster de 32 LED Projektører 31.186 €. Halvdelen af investeringen blev dækket af en tilskud, der blev tilbage 15.593 €. Med 10.608 € mindre strømomkostninger pr. år er dette beløb tjent hjem efter ca. halvanden år. Montering er ikke inkluderet i dette beløb.

Beregn besparelsen for din anlæg

Beregneren nedenfor er udfyldt på forhånd med tallene fra dette projekt. Skift værdierne for at se, hvad LED ville spare på din egen anlæg.

Resultatet

• Lys på spillerniveau: mindst 400 Lux overalt på anlægget i stedet for 250 Lux i gennemsnit.
• 40 % mindre effekt: 48.000W i stedet for 80.000W for de samme 32 Projektører.
• Øjeblikkeligt fuldt lys: ingen opvarmningstid før afslaget eller efter strømudfald.
• Venlig over for naboer: omhyggeligt rettet 40°-Projektører holder lyset på anlægget.
• Lavere driftsomkostninger: hver år 10.608 € mindre strømomkostninger og 4,1 tons mindre CO2.

Et andet fodboldprojekt med samme LED Projektør: Patro Eisden Maasmechelen.

Ofte Stillede Spørgsmål

Hvor meget lys skal en idrætsanlæg have til ligakampe?

EN 12193 foreskriver omkring 75 Lux til træning og fritidsspil, 200 Lux til regionalt stævne og 500 Lux til topstævne, hver med krav til ensartethed. Til fjernsyn kræves yderligere vertikalt lys. På TSV Aubstadt får hvert punkt på anlægget nu mindst 400 Lux.

Hvor mange LED Projektører til Idrætsanlæg skal der til et 100 × 60 m stort anlæg?

Det afhænger af det ønskede lysniveau, masterpositioner og mastehøjde. Til 200 Lux kræves betydeligt færre stråler end til 400 Lux eller mere. Her leverer 32 stråler med 1500W i 16 m højde mindst 400 Lux. En DIALux-beregning giver det præcise antal for dit anlæg.

Hvordan undgår man blænding for spillere og målmænd?

Med rigtig mastehøjde og korrekt udstrålingsvinkle samt omhyggelig justering af hver stråle. Med 40° udstrålingsvinkle i 16 m højde kan strålerne rettes stift ned på anlægget, hvilket holder blændingen lav for spillere, der kigger op, og for målmænd.

Hvordan justeres LED Projektører til Idrætsanlæg efter montering?

Lysberegningen angiver en horisontal og vertikal vinkel for hver stråle. Efter montering justeres hver stråle til sin vinkel, som på billedet fra arbejdsbakken, og resultatet kontrolleres med luxmålinger på anlægget.

Findes der tilskudsmidler til LED Projektører til Idrætsanlæg for fodboldklubber?

I mange lande og regioner kan sportklubber få tilskud til energieffektiv sportbelysning via stat, region, sportsforbund eller kommune. I dette projekt dækkede tilskud halvdelen af armaturopgaven. Vi leverer de tekniske data og lysberegningen, der er nødvendige for ansøgningen.

Laver I en gratis lysberegning for vort anlæg?

Ja. Send os anlæggets størrelse, masterpositioner og -højde samt spilleklasse. Vi laver en gratis DIALux-beregning og sender dig et uforpligtende tilbud til direktimportpriser.
