Projektas: YP Eurofix – LED pramoniniai šviestuvai ir linijiniai tęstiniai šviestuvai

Vidaus apdailos ir baldų gamybos įmonė YP Eurofix savo naujoje 4.000 m² ploto hale As (Belgija) nuo pat pradžių pasirinkusi LED apšvietimą: 16 LED pramoninių šviestuvų 150W virš iškrovimo ir sandėliavimo zonos, 40 LED linijinių tęstinių šviestuvų linijų po 60W virš dirbtuvių ir 8 LED lauko prožektoriai 100W lauko zonoje. Darbo vietos gauna 500 liuksų, o tai 62 % mažiau energijos nei reikėtų tradicinei sistemai.

Projekto duomenys

Klientas	YP Eurofix, vidaus apdaila ir baldų gamyba
Vieta	As, Belgija
Pastate	Nauja hale su dirbtuvėmis ir sandėliu, maždaug 4.000 m²
Pabaiga	2024
Didelė hale	16 × LED pramoninis šviestuvas 150W, 5000K
Dirbtuvės	40 × LED linijinis tęstinis šviestuvas 60W
Lauko zona	8 × LED lauko prožektorius 100W
Montavimas	8 m, ant kronšteinų ir kabinių
Valdymas	Įjungti/išjungti
Apšvietimo lygis	500 liuksų darbo vietose
Projektas	DIALux skaičiavimas

Pradinė situacija

YP Eurofix projektuoja ir gamina pagal užsakymą gamintas vidaus apdailas ir baldus. Naujoje halėje As su apie 8 m šviesiu aukščiu reikėjo nuo nulio suprojektuoti apšvietimą trijose labai skirtingose zonose.

Trys zonos, trys uždaviniai

Aukšta priekinė hale skirta sunkvežimiams krovti ir plokščių bei gatavinių baldų sandėliavimui. Dirbtuvėse plokštės pjaustomos, apdirbamos ir montuojamos, todėl reikalingas šviesus, tolygus šviesos pasiskirstymas be ryškių šešėlių. Lauke kiemas ir iškrovimo durys turėjo turėti apšvietimą tamsiems mėnesiams.

500 liuksų tiksliam darbui

Baldus pjaustant ir montuojant milimetro tikslumu, taip pat įvertinant plokščių ir paviršių spalvas, reikalingas aukštas apšvietimo lygis. Darbo vietų tikslas buvo 500 liuksų.

Sprendimas

Apšvietimo projektas kiekvienai zonai

Prieš užsakymą sukūrėme DIALux skaičiavimą visam pastatui. Jis priskyrė kiekvienai zonai atitinkamą šviestuvų tipą: pramoniniai šviestuvai ten, kur dominuoja aukštis ir atvira erdvė, apšvietimo linijos ten, kur dirbama prie mašinų ir darbo stalų, ir prožektoriai lauke.

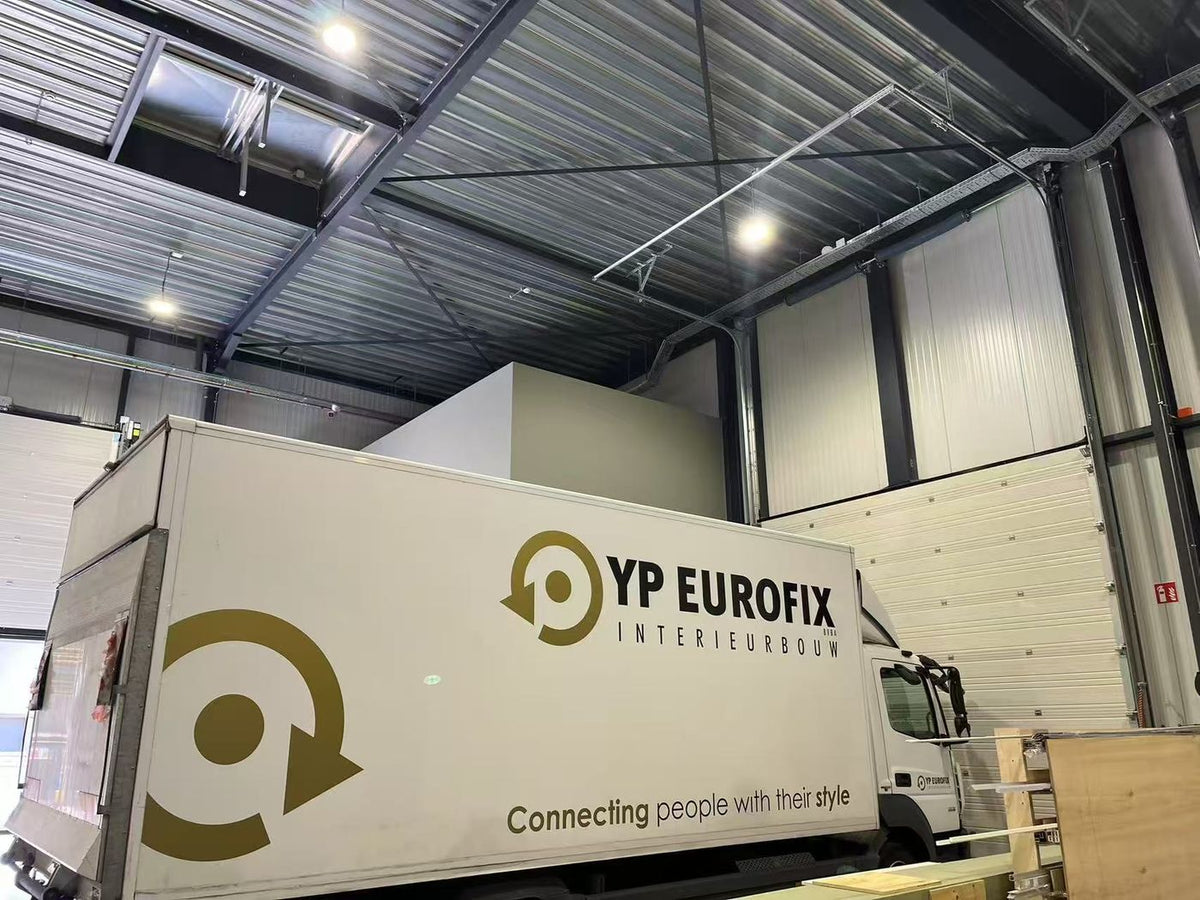

Didelė hale: 16 LED pramoninių šviestuvų 150W

Virš iškrovimo ir sandėliavimo zonos pakabinti 16 LED pramoniniai šviestuvai 8 m aukštyje. Kiekvienas šviestuvas teikia apie 31.500 liumenų, kai efektyvumas 210 lm/W, dienos šviesa 5000K, 90° spinduliavimo kampas ir IP65 apsaugos klasė nuo dulkių. Daugiau informacijos mūsų LED pramoninio apšvietimo vadove arba visuose LED pramoniniuose šviestuvuose 150W.

Dirbtuvės: 40 LED linijinių tęstinių šviestuvų 60W

Virš dirbtuvių pakabinti 40 LED linijinių tęstinių šviestuvų po 60W atliekant nenutrūkstamas eilutes. Apšvietimo linijų sistema sukuria ilgą, tolygų apšvietimo liniją, kuri tinka mašinų ir darbo stalų eilėms: nėra ryškių šviesių dėmių ir tamsių tarpų tarp šviestuvų, o šešėliai ant gaminio lieka minkšti. Linijos pakabintos po betono lubomis, arti darbo vietos, ir teikia 500 liuksų darbo vietose. Apšvietimo linijų sistemas teikiame pagal užklausą, suderinus su išdėstymu: žr. LED apšvietimo linijų sistemas ir mūsų vadovą LED apšvietimo linijų projektavimui.

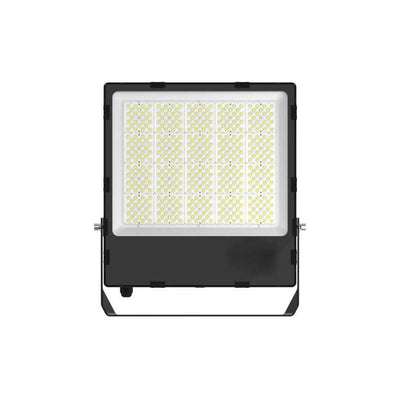

Lauko zona: 8 LED lauko prožektoriai 100W

Kiemą ir iškrovimo duris apšviečia 8 LED lauko prožektoriai 100W. Kiekvienas teikia 18.000 liumenų, kai efektyvumas 180 lm/W, platus 120° spinduliavimo kampas, o spalvų temperatūrą galima reguliuoti vietoje. IP66 apsaugos klasė gina nuo lietaus ir dulkių.

Šiame projekte naudoti LED šviestuvai

Energiataupymas skaičiais

Kadangi tai naujas statinys, nėra senų įrenginių. Skaičiai lygina LED sistemą su konvencine sistema, kurią būtų reikėjusi šiam cechui.

	Konvencinė	LED	Skirtumas
Didelė hala	16 × 400W halogeninės metalinės keramikos šviestuvo	16 × 150W LED pramoninis šviestuvas	−4.000W
Dirbtuvės	40 × 130W dvigubas fluorescencinis	40 × 60W LED linijinis tęstinis šviestuvas	−2.800W
Išorinis plotas	8 × 400W halogeninis metalinis keramikos prožektorius	8 × 100W LED lauko prožektorius	−2.400W
Prijungta galia	14.800W	5.600W	−62 %
Galia vienam m²	3,7W/m²	1,4W/m²	−2,3W/m²
Sąnaudos per metus	41.440 kWh	15.680 kWh	−25.760 kWh
Elektros sąnaudos per metus	12.846 €	4.861 €	−7.986 €
CO2 per metus	6,2 t	2,4 t	−3,9 t

Kaip apskaičiavome

• Konvencinė: 16 × 400W + 40 × 130W + 8 × 400W = 14.800W × 2.800 h = 41.440 kWh per metus.
• LED: 16 × 150W + 40 × 60W + 8 × 100W = 5.600W × 2.800 h = 15.680 kWh per metus.
• Sąnaudos: 25.760 kWh × 0,31 €/kWh = 7.986 € per metus.
• CO2: 25.760 kWh × 0,15 kg/kWh = 3,9 t per metus.

Paprastumo dėlei prožektoriai skaičiuoti tais pačiais darbo valandomis kaip hala. Konvencinių lempų balasto nuostoliai neįtraukti, todėl tikrasis skirtumas yra dar didesnis.

Investicija

Pagal dabartines parduotuvės kainas 16 LED pramoniniai šviestuvai ir 8 LED lauko prožektoriai kainuoja 2.128 €. LED linijinio tęstinio šviestuvų sistemą tiekiame pagal užklausą, kaina kiekvienam projektui nustatoma pagal linijų ilgį ir parinktis. Pusė šviestuvų investicijos buvo padengiama iš dotacijos. Paprašykite mūsų pasiūlymo savo išdėstymui.

Apskaičiuokite taupymą savo pastatui

Žemiau esantis skaičiuotuvas yra išankstiniai šio projekto duomenys. Įveskite savo reikšmes, įskaitant savo investiciją, kad pamatytumėte taupymą ir atsipirkimą savo pastatui.

Rezultatas

• 500 liuksų darbo vietose: šviesus, tolygus šviesa pjaustyti, tvarkyti ir sumontuoti baldus.
• Tinkamas šviestuvas kiekvienai zonai: LED pramoniai šviestuvai didelėje haloje, LED linijiniai tęstiniai šviestuvai dirbtuvėse, LED lauko prožektoriai iš lauko.
• 62 % mažiau galios: 5.600W vietoj 14.800W lyginant su konvencine lygiaverte sistema.
• Švelnus šešėlis darbastaliuose: nenutrūkstamos LED linijinio tęstinio šviestuvų linijos vietoj atskirų šviestuvų.
• Žemesnės eksploatacijos sąnaudos: kiekvienais metais 7.986 € mažiau elektros sąnaudų ir 3,9 tonos mažiau CO2.

Susiję projektai: nauja Gardendesign Bart Peters hala ir LED linijinio tęstinio šviestuvų projektas Ecolab.

Dažnai užduodami klausimai

Kiek liuksų reikalinga baldų dirbtuvėms?

Medžio ir plokščių apdirbimui bei montažui apie 500 liuksų darbo vietoje yra įprastas tikslas, daugiau reikalinga smulkiems paviršiaus ir tikrinimo darbams. Sandėliavimo ir iškrovimo zonose pakanka žemesnio lygio. YP Eurofix darbo vietose yra 500 liuksų.

LED pramoninis šviestuvas ar LED linijinis tęstinis šviestuvas dirbtuvėse?

LED pramoniniai šviestuvai tinka aukštoms, atviroms zonoms, pavyzdžiui, iškrovimo ir sandėliavimo plotams. Virš staklių ir darbinių suolų eilučių LED linijinis tęstinis šviestuvas suteikia nuolatinę šviesos liniją su švelniomis šešėliais ir be tamsių tarpų. YP Eurofix naudoja abu, kiekvieną zonoje, kurioje jis geriausiai funkcionuoja.

Kodėl naujoje hali nuo pat pradžių pasirinkti LED?

Įprasta sistema čia reikalautų 14.800W, o ne 5.600W, ir bet kuriuo atveju turėtų būti pakeista per kelis metus. Kas pasirinks LED naujo pastato metu, išvengs didesnių sąskaitų ir antrojo įrengimo.

Kaip apskaičiuojamas taupymas naujo pastato atveju?

Lyginame LED sistemą su įprasta sistema, kurią kitu atveju reikalautų hala: LED pramoniniais šviestuvais ir LED lauko prožektoriais su 400W halogeninėmis metalo halogenidų lemputėmis bei dvigubomis liuminescencinėmis lemputėmis dirbtuvėje. Čia skirtumas yra 9.200W, t. y. 25.760 kWh ir 7.986 € per metus.

Ar LED linijinį tęstinį šviestuką galima užsakyti interneto parduotuvėje?

Mūsų LED linijinius tęstinius šviestuvus tiekiame pagal užklausą, nes linijų ilgiai, galia ir parinktys pritaikomos kiekvienam pastatui. Siųskite mums savo planą, ir sukursime maketą bei pasiūlymą.

Ar kuriate nemokamą apšvietimo projektą naujai halai?

Taip. Siųskite mums planą su lubų aukščiais ir kiekvienos zonos planuojamu naudojimu. Sukursime nemokamą DIALux skaičiavimą ir atsiųsime jums neprivalomą pasiūlymą tiesioginio importo kainomis.
