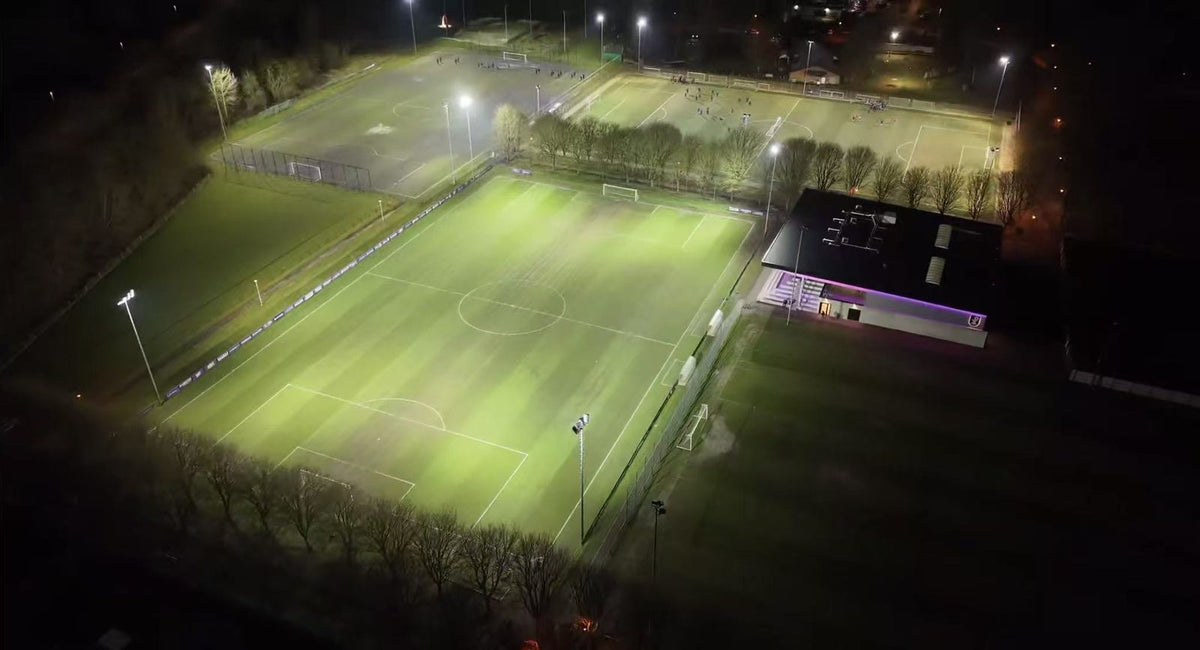

Projekts: Patro Eisden Maasmechelen – LED Stadiona Apgaismojums futbola laukumam
Patro Eisden Maasmechelē aizstāja 16 vecas prožektoru lampas 2500W ar 16 LED Stadiona Apgaismojumiem 1500W uz 16 m mastiem: vismaz 200 lux, 40 % mazāk enerģijas un €5 168 ietaupījums gadā.
Beļģijas otro līgu komandas Patro Eisden Maasmechelen futbola laukumā 100 × 60 m 16 vecus LED Stadiona Apgaismojumus ar 2.500W aizstāja ar 16 LED Prožektoriem 1500W ar 40° staru leņķi, kas montēti uz esošajiem mastiem 16 m augstumā. Laukums tagad saņem vismaz 200 luksu visur, savukārt senā sistēma sasniedza vidēji 170 luksu ar 40 % mazāku jaudu. Clightstore ir oficiālais gaismas partneris šim klubam.
- Futbola laukuma 100 × 60 m pārbūve pie Patro Eisden Maasmechelen.
- 16 vecus LED Stadiona Apgaismojumus ar 2.500W aizstāja ar 16 LED Prožektoriem 1500W, 40°, uz esošajiem mastiem 16 m augstumā.
- Vismaz 200 luksi uz laukuma, salīdzinājumā ar iepriekšējiem vidēji 170 luksiem, plānoti ar DIALux aprēķinu.
- 24.000W pieslēgšanas jauda vietā 40.000W: 40 % mazāka jauda, 13.600 kWh un 5.168 € mazākas elektroenerģijas izmaksas gadā.
- Regulējams, tāpēc treniņi var notikt ar mazāku jaudu nekā spēles.
- Ieguldījums gaismeņos 15.593 €, puse no tā segta ar atbalstu: amortizējas apmēram pusotra gada laikā.
Projekta dati
| Klubs | Patro Eisden Maasmechelen, Beļģijas otrā augstākā futbola līga |
| Vieta | Maasmechelen, Beļģija |
| Laukums | Futbola laukums 100 × 60 m (6.000 m²) |
| Pabeigšana | 2026 |
| Vecs apgaismojums | 16 × LED Stadiona Apgaismojums 2.500W |
| Jaunais apgaismojums | 16 × LED Prožektors 1500W, 40°, 5000K |
| Montāža | Esošie masti 16 m augstumā uz kronšteiniem |
| Vadība | Regulējams, iestatījumi treniņiem un spēlēm |
| Apgaismojuma stiprums | Iepriekš 170 luksi vidēji, tagad vismaz 200 luksi |
| Plānošana | DIALux aprēķins |
Sākotnējā situācija
Patro Eisden Maasmechelen spēlē Beļģijas otrā augstākā futbola līgā un katru vakaru trenē vairākas komandas. Laukumu apgaismoja 16 veci LED Stadiona Apgaismojumi ar 2.500W katrā uz četriem mastiem.
Nevienmērīgs un nepietiekams gaismas apgaismojums
Senā sistēma sasniedza vidēji aptuveni 170 luksu ar skaidri redzamām tumšām zonām starp mastiem. Vairāki gaismeņi bija izdegusi, kas padara gaismu vēl nevienmērīgāku, īpaši stūros un gar sānu līnijām.
Augsts patēriņš, lēns sāknēšanas laiks
16 LED Stadiona Apgaismojumi kopā patērēja 40.000W. Tāpat kā visi izlādes gaismeņi, pēc ieslēgšanas bija nepieciešamas vairākas minūtes līdz pilnai jaudai, un tos nebija iespējams regulēt vieglākajiem treniņiem.
Risinājums
Apgaismojuma aprēķins esošajiem mastiem
Tā kā masti tika saglabāti, DIALux aprēķins bija balstīts uz esošajām pozīcijām un montāžas augstumu 16 m. Tā aprēķināja katra LED Prožektora slīpuma leņķi tā, lai viss laukums saņemtu vismaz 200 luksu un gaisma paliek uz spēles laukuma, prom no kokiem un blakus laukumiem. Vairāk par to, cik daudz gaismas laukumam nepieciešams, uzzini mūsu padomdevējā Cik daudz luksu nepieciešams futbola laukumam?
16 LED Prožektori 1500W, 40°
Katrs LED Prožektors 1500W rada 255.000 lumenu ar 170 lm/W efektivitāti. Šaurais 40° staru leņķis piemērots 16 m mastiem: tas mest gaismu tālu uz laukumu ar mazu blakusgaismu. Dienas gaismas (5000K) nodrošina labu kontrastu spēlētājiem un kamerām, bet gaismeņi ir IP66 klasei ilgstošai ārpus lietošanai. Tie ir regulējami, tāpēc treniņi var notikt ar mazāku jaudu un spēles ar pilnu jaudu. Par staru leņķu plānošanu un vienmērīgumu skatīt mūsu padomdevēju par gaismas sadalījumu sporta laukumos vai visu LED Stadiona Apgaismojumu.
Šajā projektā izmantotais LED Gaismeklis
Enerģijas taupīšana skaitļos
Katrs vecs LED Prožektors tika aizstāts ar jaunu LED Prožektoru. Tabulā salīdzināta vecā un jaunā iekārta.
| Veca | LED | Atšķirība | |
|---|---|---|---|
| LED Prožektori | 16 × 2.500W | 16 × 1500W LED | −1.000W uz prožektoru |
| Pieslēguma jauda | 40.000W | 24.000W | −40 % |
| Jauda uz m² | 6,7W/m² | 4,0W/m² | −2,7W/m² |
| Apgaismojuma stiprums | 170 Lux vidēji | vismaz 200 Lux | Vairāk un vienmērīgāka gaisma |
| Patēriņš gadā | 34.000 kWh | 20.400 kWh | −13.600 kWh |
| Elektroenerģijas izmaksas gadā | 12.920 € | 7.752 € | −5.168 € |
| CO2 gadā | 5,1 t | 3,1 t | −2,0 t |
Kā mēs rēķinājām
- Veca: 16 × 2.500W = 40.000W × 850 h = 34.000 kWh gadā.
- LED: 16 × 1500W = 24.000W × 850 h = 20.400 kWh gadā.
- Izmaksas: 13.600 kWh × 0,38 €/kWh = 5.168 € gadā.
- CO2: 13.600 kWh × 0,15 kg/kWh = 2,0 t gadā.
Šie skaitļi pieņem pilnu jaudu visu laiku. Treniņi ar samazinātu jaudu taupa papildus.
Investīcija un atmaksāšanās
Pēc pašreizējām veikala cenām 16 LED Prožektori maksā 15.593 €. Pusi no investīcijas segūs dotācija, atliek 7.796 €. Ar 5.168 € mazākām elektroenerģijas izmaksām gadā šī summa atmaksājas aptuveni pusotrai gadā. Montāža nav iekļauta šajā summā. Sporta laukums ir daudz mazāk stundu apgaismots nekā halle, tāpēc atmaksāšanās ilgāka nekā rūpniecībā, bet paliek īsa salīdzinājumā ar prožektoru kalpošanas laiku 50.000 stundu.
Aprēķiniet taupīšanu savam laukumam
Kalkulators zemāk ir jau aizpildīts ar šī projekta skaitļiem. Mainiet vērtības, lai redzētu, cik daudz LED taupītu jūsu laukumā.
Taupīšanas kalkulators
Aizpildīts ar šī projekta datiem: 16 LED Prožektori ar 2.500W aizstāti ar 16 LED Prožektoriem ar 1500W.
Rezultāts
- Vienmērīga gaisma uz visu laukumu: visur vismaz 200 Lux, bez tumšiem stūriem.
- 40 % mazāka jauda: 24.000W vietā 40.000W tiem pašiem 16 prožektoriem.
- Uzreiz pilna gaisma: bez sildīšanās laika pirms treniņa vai spēles.
- Iestatījumi treniņiem un spēlēm: regulējami prožektori mazākai jaudai treniņu laikā.
- Mazāk izkliedes gaismas: staru leņķis 40° notur gaismu uz laukuma un prom no apkārtnes.
Vēl viens futbola projekts ar tādu pašu LED Prožektoru: TSV Aubstadt.
Bieži uzdotie jautājumi
Cik liela apgaismojuma intensitāte (luksi) nepieciešama futbola laukumam?
EN 12193 norma paredz apmēram 75 lukšus brīvā laika futbolam un treniņiem, 200 lukšus reģionāliem sacensībumiem un 500 lukšus augstākā līmeņa sacensībumiem. Televīzijas pārraides nolūkos nepieciešams ievērojami lielāks vertikālais apgaismojums. Stadionā "Patro Eisden" laukums tagad saņem vismaz 200 lukšus.
Kāpēc 40° staru leņķis pie 16 m augstiem mastiem?
Šaurs staru leņķis no sānu masti projektē gaismu tālu pāri laukumam un uztur to spēles laukumā. Plašāks staru leņķis šajā augstumā izplatītu vairāk gaismas ārpus laukuma, uz kokiem, tribīnēm un kaimiņiem.
Vai esošos mastus var turpināt izmantot?
Bieži jā, ja masti ir labā stāvoklī un var pieņemt jaunus gaismekļus. Šajā gadījumā katrs vecs gaismeklis tika aizstāts viens pret vienu, tāpēc esošos mastus un to pozīcijas varēja saglabāt. Pirms pasūtījuma pārbaudiet masta slodzi un vēja spiedes virsmu.
Vai LED apgaismojums ir izdevīgs laukumam, kas apgaismo tikai vakaros?
Jā, arī ar apmēram 850 stundām gadā. Šajā gadījumā investīcija pēc valsts atbalsta atmaksājas apmēram pusotra gada laikā, kamēr gaismekļi ir projektēti uz 50 000 stundām. Dimēšana treniņu laikā vēl vairāk saīsina atmaksāšanās periodu.
Vai pastāv atbalsts LED stadiona apgaismojumam?
Tas ir atkarīgs no valsts, reģiona un kluba. Šajā projektā puse no gaismekļu investīcijas tika segta ar valsts atbalstu. Mēs informēsim jūs, kādi programi ir pieejami jūsu klubam, un sniegsim nepieciešamos tehniskos datus pieprasījumam.
Vai jūs izveidojat bezmaksas apgaismojuma plānu mūsu laukumam?
Jā. Nosūtiet mums laukuma izmērus, mastu pozīcijas un augstumu, kā arī spēles līmeni. Mēs izveidojam bezmaksas DIALux aprēķinu un nosūtām jums neobligātu piedāvājumu ar tiešā importa cenām.
