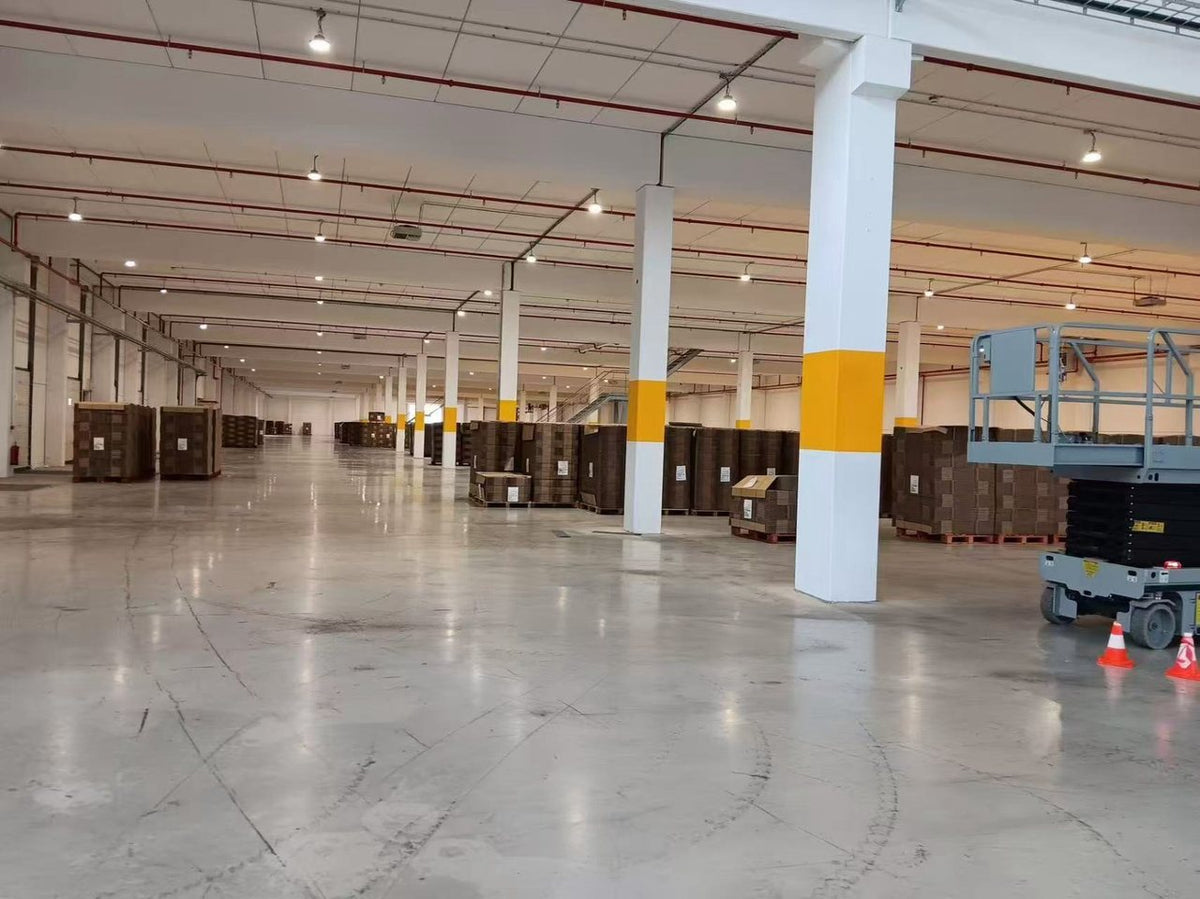

Projekt: Soenen Golfkarton – LED High Bay a LED Tri-Proof svietidlá
Nová lokalita Soenen Golfkarton v Dilsen-Stokkem 32 000 m² osvetlená 2 200 LED High Bay 150W a 580 LED Tri-Proof svietidlami od prvého dňa: 340 luxov, 63 % menej výkonu a úspora 575 328 € ročne.
Wellpapperenský výrobca Soenen Golfkarton stavil svoj nový výrobný areál s rozlohou približne 32.000 m² v Dilsen-Stokkem (Belgicko) od začiatku na LED technológiu: 2.200 LED High Bay svietidiel 150W a 580 LED Tri-Proof svietidiel 150 cm s výkonom 45W. Haly dosahujú 340 lux na podlahe pri 63 % nižšom výkone, než by potrebovala klasická inštalácia.
- Novostavba: približne 32.000 m² výrobnej a skladovacej plochy osvetlenej od začiatku 2.780 LED svietidlami.
- 2.200 LED High Bay svietidiel 150W v vysokých halách a 580 LED Tri-Proof svietidiel 150 cm s výkonom 45W v nižších zónach.
- 340 lux na podlahe, vopred plánované pomocou výpočtu v DIALux.
- Pripojovací výkon 356.100W namiesto 955.400W pre porovnateľnú klasickú inštaláciu: 63 % úspora výkonu.
- 575.328 € menej nákladov na elektrickú energiu a 269,7 tony menej CO2 ročne v porovnaní s klasickou alternatívou.
Údaje projektu
| Klient | Soenen Golfkarton, výrobca vlnitej lepenky |
| Lokalita | Dilsen-Stokkem, Belgicko |
| Budova | Nové výrobné a skladovacie haly, približne 32.000 m² |
| Dokončenie | 2024 |
| Vysoké haly | 2.200 × LED High Bay svietidlo 150W |
| Nižšie zóny | 580 × LED Tri-Proof svietidlo 150 cm, 45W |
| Montáž | 8 m, závesné |
| Osvetlenie | 340 lux |
| Plánovanie | Výpočet v DIALux |
Východzí situácia
Spoločnosť Soenen Golfkarton vybudovala úplne nový areál s rozlohou približne 32.000 m², s výrobnými halami na vlnitú lepenku, veľkým skladom hotových výrobkov a automatizovaným vysokoregálovým skladom. Neexistovalo žiadne staré osvetlenie na nahradenie: otázkou bolo, ako osvetliť areál tejto veľkosti od prvého dňa efektívne a hospodárne.
Požiadavky na haly
Výroba vlnitej lepenky prebieha v dlhých pracovných zmenách s vysokozdvižnými vozíkmi, dopravníkmi a automatizovaným skladom vedľa seba. Haly potrebovali jasné, rovnomerné osvetlenie okolo 340 lux na celej ploche so svietidlami, ktoré by chránili pred papierovým a kartónovým prachom.
Prečo nie klasické osvetlenie
Klasická inštalácia pre haly tohto typu by zvyčajne používala 400W halogenidové svietidlá s kovovými halogenidam a fluorescenčné svietidlá s približne 130W. Na areáli tejto veľkosti sa to schádzauje na takmer megawatt osvetľovacieho výkonu, plus čas na ohrev a pravidelná výmena žiaroviek. Kto si pri novostavbe vyberie LED, vyhnúť sa všetkému tomuto od začiatku.
Riešenie
Najskôr svetelná štúdia
Pred objednávkou sme vypracovali výpočet v DIALux celého areálu. Určil, kde boli potrebné LED High Bay svietidlá a kde by fungovalo lepšie použitie lineárnych LED Tri-Proof svietidiel, a koľko jednotlivých typov je potrebných na dosiahnutie 340 lux v halách.

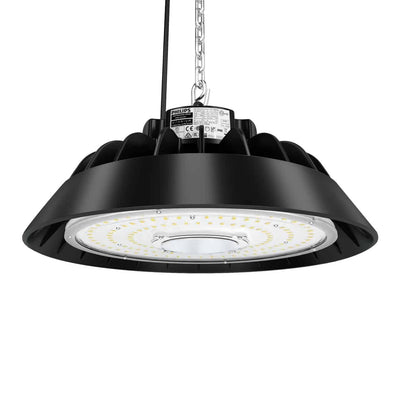

Vysoké haly: 2.200 LED High Bay svietidiel 150W
Vo výrobnými halách a v sklade hotových výrobkov visia 2.200 LED High Bay svietidiel 150W vo výške 8 m v rovnomernej mriežke. S mernou účinnosťou 150 lm/W, uhlom vyžarovania 120° a neutrálnou bielou svetlom s farebnou teplotou 4000K distribuujú svetlo rovnomerne po podlahe medzi podpery a palety. Majú krytie IP65 proti prachom z kartónu a sú stmievateľné 1-10V. Viac o voľbe výkonu a uhla vyžarovania v našom sprievodcovi osvetlením LED High Bay.
Nižšie zóny: 580 LED Tri-Proof svietidiel 150 cm
Tam, kde je strop nižší a guľovité LED High Bay svietidlá by spôsobovali oslnenie, je montovaných 580 LED Tri-Proof svietidiel 150 cm s výkonom 45W v radoch. S mernou účinnosťou 200 lm/W patria medzi najúčinnejšie lineárne svietidlá na trhu, s driverom bez blikania a ochranou IP65. Viac informácií v našom sprievodcovi voľbou LED Tri-Proof svietidiel.
LED svietidlá použité v tomto projekte
Úspora energie v číslach
Keďže ide o novú stavbu, neexistovala žiadna stará inštalácia. Nasledujúce čísla porovnávajú LED inštaláciu s konvenčnou inštaláciou, ktorú by haly inak potrebovali.
| Konvenčne | LED | Rozdiel | |
|---|---|---|---|
| Vysoké haly | 2.200 × 400W Halogén-kovové výbojky | 2.200 × 150W LED High Bay | −550.000W |
| Nižšie zóny | 580 × 130W Žiarivka | 580 × 45W LED Tri-Proof | −49.300W |
| Inštalovaný výkon | 955.400W | 356.100W | −63 % |
| Výkon na m² | 29,9W/m² | 11,1W/m² | −18,7W/m² |
| Spotreba za rok | 2.866.200 kWh | 1.068.300 kWh | −1.797.900 kWh |
| Náklady na elektrickú energiu za rok | 917.184 € | 341.856 € | −575.328 € |
| CO2 za rok | 429,9 t | 160,2 t | −269,7 t |
Ako sme počítali
- Konvenčne: 2.200 × 400W + 580 × 130W = 955.400W × 3.000 h = 2.866.200 kWh za rok.
- LED: 2.200 × 150W + 580 × 45W = 356.100W × 3.000 h = 1.068.300 kWh za rok.
- Náklady: 1.797.900 kWh × 0,32 €/kWh = 575.328 € za rok.
- CO2: 1.797.900 kWh × 0,15 kg/kWh = 269,7 t za rok.
Straty v predradných zariadeniach halogén-kovových výbojok a žiariviek nie sú zahrnuté, takže skutočný rozdiel je ešte väčší.
Investícia a amortizácia
Pri aktuálnych cenách v e-obchode stojí 2.780 LED svietidiel 155.423 € (2.200 LED High Bay a 580 LED Tri-Proof). Polovicu investície pokryla podpora na energetickú účinnosť, zostalo 77.712 €. S úsporou 575.328 € na nákladoch na elektrickú energiu za rok v porovnaní s konvenčnou inštaláciou sa táto suma vrátila za menej ako dva mesiace. Montáž nie je zahrnutá v tejto sume.
Vypočítajte úsporu pre vašu halu
Kalkulačka nižšie je vopred vyplnená číslami od spoločnosti Soenen. Zmeňte hodnoty, aby ste videli, koľko by LED ušetrila v budove vašej spoločnosti, či už ide o novú stavbu alebo modernizáciu.
Kalkulačka úspor
Vopred vyplnená týmto projektom. Výkon je priemer na svietidlo (tu: 2.200 LED High Bay a 580 LED Tri-Proof).
Výsledok
- 340 luxov od prvého dňa: jasné, rovnomerné svetlo na približne 32.000 m² výrobnej a skladovacieho priestoru.
- 63 % menej výkonu: 356.100W namiesto 955.400W v porovnaní s ekvivalentnou konvenčnou inštaláciou.
- Správne svietidlo pre každú zónu: LED High Bay v vysokých halách, LED Tri-Proof bez oslnenia v nižších zónach.
- Odolné voči prachu: jednotne krytie IP65 svietidlá, postavené pre prostredie kartonárenského priemyslu.
- Nižšie prevádzkové náklady: každý rok 575.328 € menej na elektrickej energii a 269,7 ton menej CO2.
Často kladené otázky
Ako sa vypočítavajú úspory pri novej výstavbe bez starej osvetlenia?
Porovnávame LED inštaláciu s konvenčnou inštaláciou, ktorú by budova inak dostala: 400W halogenidové žiarovky s kovovým halogenidkom v vysokých halách a 130W žiarivkové svietidlá v nižších zónach. V prípade spoločnosti Soenen predstavuje rozdiel 599.300W, teda takmer 1,8 milióna kWh za rok pri 3.000 prevádzzkových hodinách.
Ako sa plánu osvetlenie pre lokalitu o rozlohe 32.000 m²?
Pomocou výpočtu v DIALux pre každú halu a zónu. Ukazuje, kde sa hodia LED High Bay svietidlá a kde fungujú lépe lineárne LED Tri-Proof svietidlá, a koľko svietidiel je potrebných na dosahnutie rovnomerného cieľového lux. V prípade spoločnosti Soenen to bolo 2.200 LED High Bay svietidiel a 580 LED Tri-Proof svietidiel na 340 lux.
Prečo kombinovať LED High Bay svietidlá a LED Tri-Proof svietidlá?
LED High Bay svietidlá sú pod vysokými, otvoreným stropmi najpôsobivejšou voľbou. V zónach s nižším stropom vytvárajú okrúhle LED High Bay svietidlá jasné body a oslnenie, tam poskytujú lineárne LED Tri-Proof svietidlá rovnomernejšie a príjemnejšie svetlo.
Môžete dodať tisíc svietidiel na jeden projekt?
Áno. Keďže importujeme priamo, môžeme dodať veľké množstvá za ceny priameho importu, 2- až 4-krát lacnejšie ako porovnateľné značkové svietidlá. Pre spoločnosť Soenen sme dodali 2.780 svietidiel na jednu novú výstavbu.
Vytvoríte bezplatnú svetelnú štúdiu pre moju novú výstavbu?
Áno. Pošlite nám pôdorysy s výškami stropov. Vytvoríme bezplatnú svetelnú štúdiu v DIALux, zistíme potrebný počet svietidiel na zónu a pošleme vám nezáväznú cenovú ponuku za ceny priameho importu.
