PIR- eller HF-rörelsevakt? Så väljer du närvarodetektering för professionell LED-belysning

En rörelsevakt kan halvera energiförbrukningen för LED-belysning i sällan använda utrymmen, eller spara ännu mer. Men fel typ av sensor ger exakt de klagomål som installatörer känner till alltför väl: ljus som släcks medan någon fortfarande arbetar, ljus som tänds på grund av en truck i nästa gång, eller en korridor som tänds först när man redan har gått halva vägen. Den här guiden förklarar hur PIR- och HF-sensorer (radar) fungerar, var var och en brister och vilken du ska välja för lager, kontor, korridorer, toaletter, garage och utomhusmiljöer.

Så fungerar en PIR-sensor

En PIR-sensor är passiv: den sänder inte ut något. Bakom en segmenterad lins sitter ett pyroelektriskt element som registrerar förändringar i infraröd strålning, det vill säga värmestrålning. När en person rör sig från en linszon till nästa ändras värmemönstret och sensorn slår till.

• Styrka: den ser bara det som finns i dess direkta synfält. Rörelse bakom en vägg, en glasvägg eller i rummet bredvid ignoreras, vilket gör den förutsägbar.
• Svaghet: den reagerar mycket bättre på rörelse tvärs genom zonerna än på rörelse rakt mot sensorn. Små rörelser, som att skriva vid ett skrivbord, fångas bara upp av känsliga närvarodetektorer.
• Känslig för: varma luftströmmar från värme eller luftkonditionering, direkt solljus och plötsliga temperaturförändringar. I mycket varma hallar, där omgivningstemperaturen närmar sig kroppstemperaturen, minskar känsligheten.

Så fungerar en HF-sensor (radar)

En HF-sensor är aktiv: den sänder ut en högfrekvent radiosignal, oftast kring 5,8 GHz, och mäter reflektionen. Varje rörelse ändrar frekvensen på den reflekterade signalen (dopplereffekten), och sensorn slår till.

• Styrka: den registrerar rörelse i alla riktningar, även någon som går rakt mot den, och reagerar på små rörelser. Den fungerar genom plast och kan därför döljas i armaturen bakom diffusorn, och temperaturen påverkar den inte.
• Svaghet: radiovågor går igenom glas, tunna väggar, gipsskivor och mellanväggar. En HF-sensor i en korridor kan reagera på någon i kontoret bredvid. Detekteringsområdet måste därför ställas in noggrant.
• Känslig för: rörliga föremål som inte är människor: fläktar, transportband, pendeldörrar och utomhus regn, träd och trafik bakom ett staket.

PIR och HF i översikt

Egenskap	PIR	HF (radar)
Princip	Passiv, registrerar värmestrålning	Aktiv, radiovågor och dopplereffekt
Rörelse mot sensorn	Svag	Bra
Små rörelser	Endast närvarodetektorer	Bra
Genom glas och tunna väggar	Nej	Ja, vilket kan ge falsklarm
Osynlig integrering i armatur	Nej, behöver en synlig lins	Ja, bakom plast
Temperaturpåverkan	Ja, mindre känslig i varma hallar	Nej
Användning utomhus	Bra val	Risk för utlösning av regn, träd, trafik
Inställning av räckvidd	Via lins och monteringsplats	Via känslighetsinställning, nödvändigt

Vilken sensor för vilken tillämpning?

Tillämpning	Rekommendation	Varför
Lagergångar med höga ställage	Integrerad HF, eller PIR med gånglins	Registrerar personer och truckar som kör in i gången; räckvidden per gång måste begränsas så att intilliggande gångar inte reagerar
Kontorslandskap och mötesrum	PIR-närvarodetektor	Registrerar sittande arbete och reagerar inte på rörelse i korridoren bakom glasväggar
Korridorer och trapphus	HF	Registrerar i tid personer som går rakt mot sensorn
Toaletter och omklädningsrum	HF	Registrerar även genom båsväggar, så att ljuset inte släcks medan ett bås är upptaget
Kyl- och frysrum	Integrerad HF	Fungerar oberoende av temperatur och kan byggas in i en tät IP65-armatur
Underjordiska garage	HF med standby-dimning	Registrerar fordon och fotgängare tidigt; dimning i stället för släckning håller ytan säker
Utomhusytor, fasader, företagsområden	PIR	Löses inte ut av regn, vajande grenar eller trafik bakom ett staket

Detekteringsområde och monteringshöjd

Detekteringsområdet växer med monteringshöjden, men känsligheten vid golvnivå minskar. Som riktvärde för takmonterade sensorer:

Monteringshöjd	Typisk detekteringsdiameter	Kommentar
2,5–3 m (kontor, korridor)	ca 6–10 m	Standardsensorer i tak; närvarodetektorer täcker en mindre zon för sittande arbete
4–8 m (verkstad, låg hall)	ca 8–14 m	Kontrollera detekteringsmönstret för denna höjd i databladet
8–15 m (höglager)	ca 10–20 m	Använd sensorer konstruerade för high bay; PIR kräver en speciell hall- eller gånglins

Värdena är vägledande. Det är detekteringsmönstret i databladet för den aktuella sensorn som gäller, och för HF beror den faktiska räckvidden på den inställda känsligheten. Planera placeringen så att detekteringszonerna överlappar något, annars går människor in i mörka partier mellan två sensorer.

De tre inställningarna som avgör om användarna blir nöjda

1. Detekteringsområde (känslighet). Ställ inte in det större än nödvändigt. För HF är detta den viktigaste inställningen: för hög, och ljuset reagerar på rörelse bakom väggar eller i nästa gång.
2. Efterlystid. Den tid ljuset förblir tänt efter den senast registrerade rörelsen. För kort ger klagomål och onödiga kopplingar; för lång slösar energi. Typiska värden: 5–10 minuter i korridorer och förråd, 10–20 minuter på kontor, 1–5 minuter i passageytor med standby-dimning.
3. Ljusnivågräns (dagsljussensor). Förhindrar att ljuset tänds när det finns tillräckligt med dagsljus. Ställ in gränsen efter installationen, under verkliga dagsljusförhållanden.

I lager, garage och långa korridorer är en fjärde inställning avgörande: standby-dimning, även kallad korridorfunktion. Efter efterlystiden släcks inte ljuset utan dimras till en standby-nivå, till exempel 10–30 %, och släcks helt först efter en andra, längre period, eller inte alls. På så sätt förblir utrymningsvägar och trafikytor synliga och man slipper känslan av att gå in i mörkret. Standby-dimning ersätter inte nödbelysning; se nödbelysning: krav och föreskrifter.

Koppling, dimning och inkopplingsström

Varje gång en sensor tänder en grupp armaturer drar alla drivdon sin inkopplingsström samtidigt. Vid stora grupper kan det lösa ut en dvärgbrytare eller svetsa ihop reläkontakterna i billiga sensorer. Två lösningar:

• Dimra i stället för att bryta nätspänningen. Sensorer som styr drivdonen via 1-10V eller DALI låter drivdonen vara spänningssatta och ändrar bara ljusnivån. Det undviker inkopplingstoppar och möjliggör standby-dimning. Se 0-10V-, 1-10V- och TRIAC-dimning och DALI och sensorer.
• Använd reläer avsedda för LED-last och respektera maximalt antal drivdon per sensor och per dvärgbrytare. Mer i LED-belysning löser ut dvärgbrytaren eller jordfelsbrytaren.

Grupper: en armatur registrerar, hela gången tänds

I lagergångar och korridorer är det sällan önskvärt att bara armaturen rakt ovanför en person tänds. Gruppera armaturerna så att en enda detektering tänder hela gången eller korridoravsnittet: via en central sensor som kopplar eller dimrar gruppen, via DALI, eller via armaturer med integrerade sensorer som kommunicerar trådlöst med varandra. Utan gruppering går människor i en ljusfläck som följer med dem, vilket känns otryggt i lager och garage.

Hur mycket energi sparar en sensor?

Besparingen beror helt på hur ofta utrymmet faktiskt används. I sällan använda förråd, arkiv, toaletter och bakre lagergångar sparar närvarostyrning typiskt 30–60 % eller mer av belysningsenergin jämfört med ljus som är tänt hela dagen. I utrymmen med konstant trafik är besparingen liten. Räkna med realistiska användningstimmar; guiden om att beräkna återbetalningstid för LED visar effekten på lönsamheten. För lager, se handboken för lagerbelysning, och för garage belysning i parkeringshus.

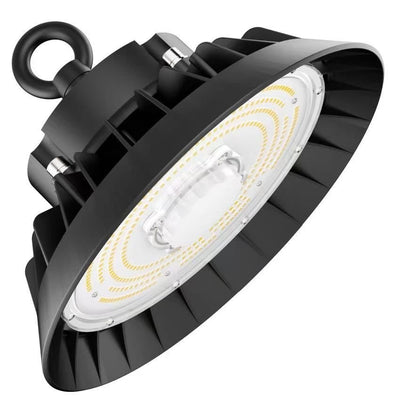

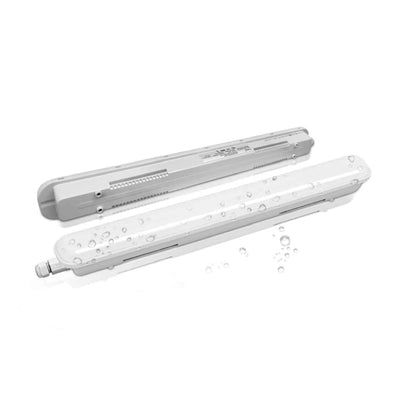

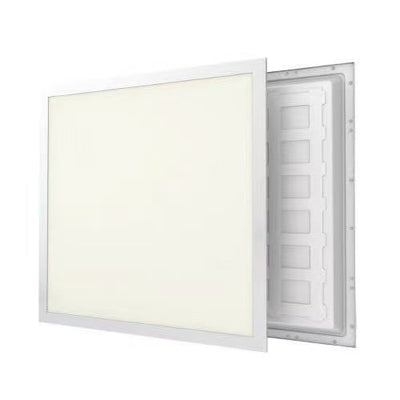

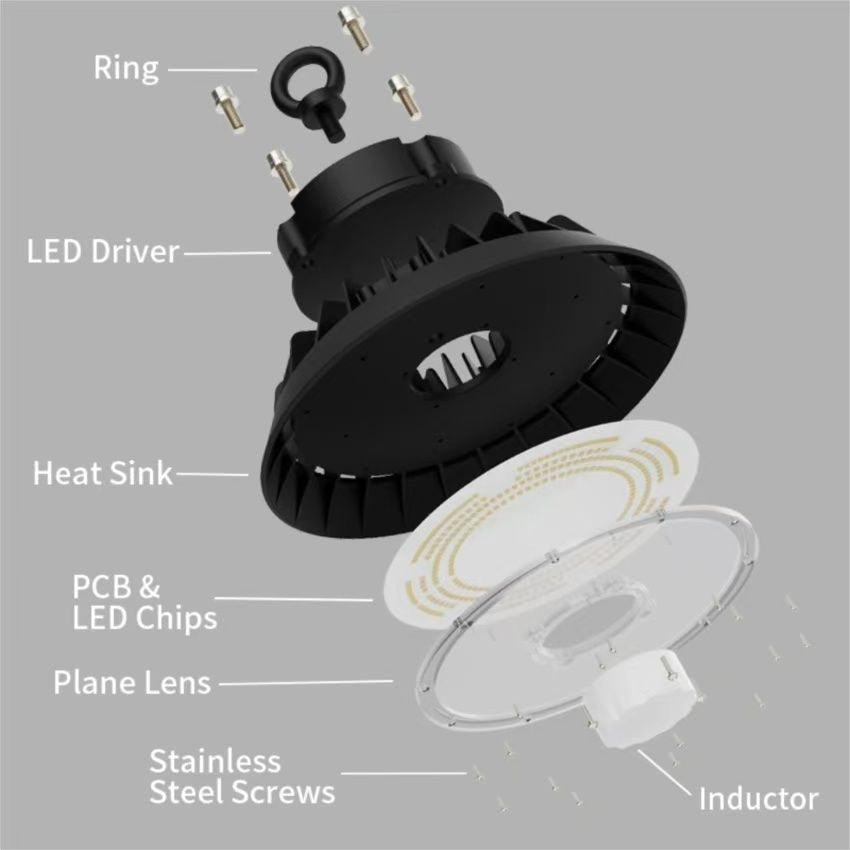

LED-armaturer med integrerad rörelsevakt – high bays, kapslade armaturer och paneler, 3 till 5 års garanti:

Vanliga frågor

Vad är skillnaden mellan en PIR- och en HF-sensor?

En PIR-sensor registrerar passivt förändringar i värmestrålning och behöver fri sikt. En HF-sensor sänder aktivt ut radiovågor och registrerar rörelse via dopplereffekten. HF är känsligare och fungerar genom plast, glas och tunna väggar; PIR är mer förutsägbar eftersom den bara ser sitt direkta synfält.

Varför släcks ljuset fast jag fortfarande är i rummet?

Oftast för att en PIR-rörelsevakt inte registrerar små rörelser som att skriva på tangentbordet, eller för att efterlystiden är för kort. Använd en PIR-närvarodetektor på kontor, eller en HF-sensor i rum med hinder som toalettbås, och förläng efterlystiden.

Varför tänds ljuset när ingen är där?

Med HF-sensorer beror det oftast på rörelse bakom en vägg, en dörr eller glas, eller på maskiner och fläktar i drift. Sänk känsligheten. Med PIR-sensorer är varma luftströmmar från värmen eller solljus vanliga orsaker; flytta sensorn eller justera dess zon.

Vilken sensor passar bäst i ett lager med höga ställage?

En HF-sensor integrerad i high bay-armaturen, eller en PIR-sensor med speciell gånglins. Begränsa räckvidden så att varje gång bara reagerar på sin egen trafik, gruppera armaturerna per gång och använd standby-dimning i stället för att släcka helt.

Kan jag använda en HF-sensor utomhus?

Det går, men utomhus löses HF-sensorer lätt ut av regn, vajande grenar och trafik bakom ett staket. För utomhusytor och fasader är en PIR-sensor oftast det mer tillförlitliga valet.

Förkortar täta till- och frånkopplingar livslängden för LED-armaturer?

LED-chip tål täta kopplingar mycket bättre än lysrör eller metallhalogenlampor. Svaga punkter är kopplingskontakterna och drivdonens inkopplingsström. Att dimra via 1-10V eller DALI i stället för att bryta nätspänningen, och att använda reläer avsedda för LED-last, undviker båda problemen.
