LED osvětlení hal: průvodce pro průmysl a podnikání

Správné LED osvětlení hal snižuje náklady na energii oproti klasickým výbojkovým soustavám HQL/HID obvykle o 50–70 %, splňuje požadavky ČSN EN 12464-1 a v typických průmyslových projektech se zaplatí za méně než čtyři roky, při směnném provozu často mnohem rychleji. Tento průvodce ukazuje, jaké typy svítidel, hodnoty osvětlenosti a parametry světelného návrhu jsou pro váš objekt rozhodující – od malé dílny po výrobní halu o několika tisících metrech čtverečních.

Proč LED v hale? Hospodárnost v přehledu

Klasické osvětlení hal rtuťovými (HQL) nebo sodíkovými výbojkami spotřebuje dvakrát až třikrát více elektřiny než moderní LED systémy. K tomu se přidávají dlouhé doby náběhu, častá výměna zdrojů a vysoké náklady na údržbu kvůli obtížně dostupným výškám montáže. Jaký příkon LED nahradí který starý zdroj, ukazuje článek Přechod z HQL, HQI a sodíkových výbojek na LED.

LED průmyslová svítidla se rozsvítí okamžitě, jsou široce stmívatelná a dosahují životnosti 50 000 až 100 000 provozních hodin. Při 16 hodinách provozu denně odpovídá 50 000 hodin více než 8 letům bez výměny zdroje.

Nařízení o ekodesignu (EU) 2019/2020 (v platnosti od září 2021) navíc zpřísnilo minimální požadavky na světelnou účinnost a životnost – další důvod, proč zastaralé soustavy nahradit už nyní.

Normový základ: ČSN EN 12464-1 a další

ČSN EN 12464-1:2021 je hlavní normou pro osvětlení vnitřních pracovišť. Stanoví udržované osvětlenosti (Em), maximální hodnoty oslnění (UGR) a indexy podání barev (Ra) pro všechny typické pracovní prostory. V Česku na ni navazuje nařízení vlády č. 361/2007 Sb., které provádí evropskou směrnici o pracovištích 89/654/EHS; dodržování kontroluje krajská hygienická stanice. Pro prostory s nebezpečím výbuchu platí směrnice ATEX – viz ATEX a ochrana proti výbuchu.

Normové hodnoty podle pracovního prostoru (výběr)

Prostor	Em (lx)	UGR max.	Ra min.
Komunikace bez chodců	20	28	40
Komunikace s chodci	150	25	60
Nakládací rampy	150	25	60
Čelo vysokého regálu	200	25	60
Balení / vychystávání	300	25	80
Obecná výroba	300–500	22	80
Přesná montáž / kontrola kvality	500–1 000	19	90
Sportovní haly (ČSN EN 12193, třída III)	200	22	65

UGR a práci bez oslnění vysvětluje článek Hodnota UGR vysvětlena. Obecné orientační hodnoty osvětlenosti pro všechny prostory najdete v článku Kolik luxů potřebujete?

Matice podle typu haly: jaké svítidlo pro jakou halu?

Oblast	Výška stropu	Doporučený typ svítidla	Krytí	Cílová osvětlenost
Malá dílna / autoservis	3–5 m	LED lineární svítidlo, prachotěsné svítidlo	IP65	300–500 lx
Sklad (nízké regály)	4–7 m	Kruhové průmyslové svítidlo 100–150W	IP65	200–300 lx
Sklad (vysoké regály)	8–14 m	Lineární průmyslové svítidlo 200–240W	IP65, IK08	200–300 lx (čela regálů)
Výrobní hala	6–12 m	Kruhové nebo lineární průmyslové svítidlo 150–240W	IP65, IK08	300–500 lx
Přesná montáž / kvalita	4–8 m	Průmyslové svítidlo UGR<19, Ra ≥ 90	IP54–IP65	500–1 000 lx
Sportovní hala	7–14 m	Lineární průmyslové svítidlo, UGR<22	IP65, IK10	200–750 lx (ČSN EN 12193)
Venkovní plocha / dvůr	Stožár 6–12 m	LED reflektor 150–400W	IP66	20–100 lx

Samostatní průvodci podle typu haly: Osvětlení skladů, Výroba a potravinářství, Osvětlení v dílně a Osvětlení sportovní haly.

Průmyslové vs. lineární svítidlo: hlavní rozdíly

Kruhová (UFO) průmyslová svítidla jsou kulatá samostatná svítidla se symetrickým nebo asymetrickým rozložením světla, vhodná pro jednotlivou montáž na ocelové nosníky od 5 m. Vyzařovací úhel (obvykle 60°, 90° nebo 120°) určuje světelný kužel na podlaze.

Lineární průmyslová svítidla dávají rovnoměrnější plošné osvětlení a jsou ideální pro regálové uličky, montážní linky a místa, kde je třeba zabránit oslnění směrovaným světlem. Lze je propojit do souvislých světelných řad (viz LED světelné řady).

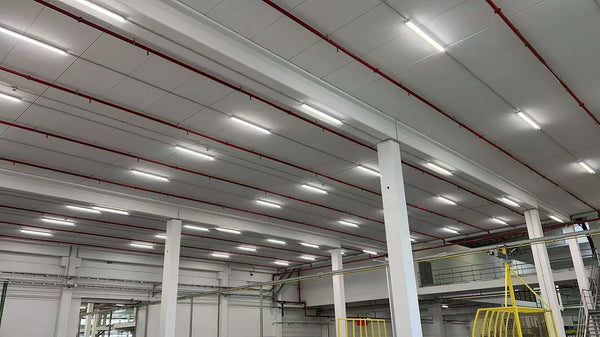

LED prachotěsná svítidla jsou úsporným řešením pro dílny, garáže a vedlejší místnosti do 5 m. Naše LED prachotěsná svítidla jsou k dispozici od IP65 a jsou navržena pro nepřetržitý provoz (viz Jak vybrat prachotěsné LED svítidlo).

Parametry návrhu: jak vypočítat počet svítidel

Počet svítidel = (Em × plocha) ÷ (světelný tok svítidla × činitel údržby × činitel využití)

Typické činitele údržby jsou 0,70–0,80 podle prašnosti a intervalu čištění. Činitel využití (závislý na odrazivosti stropu, stěn a podlahy) má významný vliv – světlé povrchy mohou počet svítidel znatelně snížit.

Příklad výpočtu: sklad 1 000 m²

Cíl: 300 lx, výška stropu 8 m, činitel údržby 0,75, světelný tok 30 000 lm na svítidlo (LED průmyslové svítidlo 200W, 150 lm/W).

Počet = (300 × 1 000) ÷ (30 000 × 0,75) = cca 13–14 svítidel (při činiteli využití blízkém 1; v praxi spíše 15–18). Pro návrh v souladu s normou s ověřením rovnoměrnosti nabízíme bezplatnou simulaci v DIALuxu.

Výška stropu a vyzařovací úhel

Pod 6 m dává vyzařovací úhel 120° široké plošné osvětlení. Od výšky montáže 8 m je vhodnější 60°–90° (viz Vyzařovací úhel LED). Kde jsou jeřáby nebo pohyblivá zařízení, umístěte svítidla tak, aby jeřábníci nebyli oslněni a svítidla byla mechanicky chráněna (IK08 nebo vyšší).

Krytí a podmínky prostředí

Prach, vlhkost, olejová mlha a mechanické nárazy rychle poškodí nevhodná svítidla. Viz Stupně krytí IP vysvětleny a Stupeň ochrany IK vysvětlen. Pro prostředí s nebezpečím výbuchu (např. stříkací boxy, sklady chemikálií) jsou povolena pouze nevýbušná LED svítidla ATEX.

• Suchá výrobní hala: IP54, IK07
• Prašná výrobní hala / zpracování dřeva: IP65, IK08
• Výroba potravin / prádelna: IP66–IP69K
• Venkovní dvůr / nakládací rampa: IP66, IK08
• Sportovní hala (odolnost proti nárazům míče): IP65, IK10

Doporučené výrobky

Pro výšky stropu 5 až 10 m: účinná kruhová průmyslová svítidla až 210 lm/W, IP65 a záruka 5 let – z naší nabídky LED průmyslových svítidel.

Výpočet TCO: kolik LED osvětlení hal skutečně stojí?

Rozhodující jsou celkové náklady vlastnictví (TCO) za 10 let – investice, energie a údržba dohromady. Počítáme s příkonem soustavy starého svítidla včetně předřadníku (400W HQL ≈ 430W).

Příklad 1: sklad 2 000 m²

• 60 LED průmyslových svítidel 200W (náhrada za 400W HQL, cca 430W soustava)
• Provoz: 16 h/den, 250 dní/rok = 4 000 h/rok
• Ušetřený příkon: 60 × (430W − 200W) = 13,8 kW
• Úspora energie: 13,8 kW × 4 000 h = 55 200 kWh/rok; při 0,22 €/kWh cca 12 140 €/rok
• Investice včetně montáže: cca 45 000 €
• Návratnost: cca 3,7 roku (bez úspor na údržbě)

Příklad 2: výrobní hala 5 000 m², třísměnný provoz

• 160 LED průmyslových svítidel 240W (náhrada za 400W HQL, cca 430W soustava)
• Provoz: 24 h/den, 330 dní/rok = 7 920 h/rok
• Ušetřený příkon: 160 × (430W − 240W) = 30,4 kW
• Úspora energie: 30,4 kW × 7 920 h = cca 240 770 kWh/rok; při 0,22 €/kWh cca 52 970 €/rok
• Investice včetně montáže: cca 160 000 €
• Návratnost: cca 3 roky (bez úspor na údržbě)

K tomu se přičítají úspory na údržbě: výměna zdrojů ve výšce 10 m s plošinou stojí 150–300 € na svítidlo. Při 60 svítidlech a dvouletém cyklu je to 4 500–9 000 € za cyklus – s LED odpadají. Kompletní metodika: Doba návratnosti LED.

Dotace

Podpora přechodu na LED se pravidelně mění. V Česku přicházejí v úvahu především výzvy OP TAK na úspory energie v podnicích, programy Modernizačního fondu a energetické služby se zaručenou úsporou (EPC) nebo leasing splácený z úspor. Obce a sportovní kluby mají pro sportoviště často vlastní programy (Národní sportovní agentura, kraje). Žádost je obvykle nutné podat před objednávkou. Ve většině případů se přestavba vyplatí i bez dotace.

Řízení a stmívání

Stmívatelná LED průmyslová svítidla snižují spotřebu během přestávek nebo při denním světle o dalších 20–40 %. Běžná rozhraní jsou 0-10V, 1-10V, DALI a TRIAC; viz Stmívání 0-10V, 1-10V a TRIAC a DALI a řízení osvětlení. Čidla přítomnosti a denního světla se zvlášť rychle vyplatí ve skladech s nepravidelným provozem.

Venkovní prostory: dvory, nakládací rampy a fasády

Dvory, nakládací rampy a venkovní sklady potřebují robustní LED reflektory s krytím alespoň IP66. Hodnoty osvětlenosti a výběr reflektorů popisuje článek Venkovní osvětlení areálu.

Pro dvory, nakládací rampy a fasády: výkonné LED reflektory s IP66, až 180 lm/W a zárukou 5 let.

Bezpečnostní pokyny k montáži

Veškeré připojovací a montážní práce na soustavách 230V/400V smí provádět pouze elektrikář s odbornou způsobilostí podle nařízení vlády č. 194/2022 Sb., v souladu s ČSN 33 2000 a s následnou revizí, při dodržení pěti bezpečnostních pravidel (odpojit, zajistit proti opětovnému zapnutí, ověřit beznapěťový stav, uzemnit a zkratovat, zakrýt sousední živé části). Práce ve výškách vyžaduje ochranu proti pádu. Pokyny k připojení LED svítidel pro odborníky: Připojení LED svítidla.

Časté dotazy

Kolik průmyslových svítidel potřebuji pro svou plochu?

Záleží na cílové osvětlenosti, výšce stropu, vyzařovacím úhlu a odrazivosti povrchů. Přibližně: počet = (Em × plocha) ÷ (světelný tok × činitel údržby × činitel využití). Pro návrh v souladu s normou doporučujeme bezplatnou simulaci v DIALuxu od našeho týmu.

Mohu stará svítidla HQL nebo HID jednoduše nahradit LED?

Ve většině případů ano, přímá výměna zdroje však není vždy možná; mnoho svítidel vyžaduje přemostění předřadníku nebo úplnou výměnu. Nechte stávající instalaci zkontrolovat elektrikářem. Více v článku Přechod z HQL, HQI a sodíkových výbojek na LED.

Jaký minimální měrný výkon by měla mít moderní LED průmyslová svítidla?

Alespoň 130 lm/W, lépe 150 lm/W a více. Naše průmyslová svítidla dosahují podle modelu 150–210 lm/W. Více v článku Lumen vs. měrný výkon.

Jsou LED průmyslová svítidla stmívatelná?

Ano, pokud má driver stmívací rozhraní (0-10V, 1-10V nebo DALI). Před nákupem si v technickém listu ověřte kompatibilitu driveru a řízení.

Fungují LED průmyslová svítidla v prašných nebo zamlžených výrobních halách?

Ano, se správným krytím: v prašném prostředí minimálně IP65, při olejové mlze nebo agresivních parách IP66 nebo vyšší, plus těleso odolné proti korozi.

Jaká teplota chromatičnosti se doporučuje pro průmyslové haly?

4000K pro obecnou výrobu a sklady; 5000K s Ra ≥ 90 pro kontrolu kvality a přesnou montáž. Viz Teplota chromatičnosti LED.

Existují dotace na přechod na LED v podnicích a průmyslu?

Ano – v Česku především výzvy OP TAK na úspory energie, programy Modernizačního fondu, EPC nebo leasing. Podmínky se pravidelně mění, proto si je před objednávkou ověřte. Ve většině případů se přestavba vyplatí i bez dotace.

Jak dlouho LED průmyslová svítidla vydrží a co znamená L80B10?

Kvalitní LED průmyslová svítidla dosahují 50 000–100 000 provozních hodin. L80B10 znamená, že po uvedeném počtu hodin alespoň 90 % svítidel stále dává 80 % původního světelného toku. Viz Životnost LED svítidel.
