Projekt: Soenen Golfkarton – LED Hallenstrahler und LED Feuchtraumleuchten
Neuer 32.000 m² großer Standort in Dilsen-Stokkem, vom ersten Tag an mit 2.200 LED Hallenstrahlern 150W und 580 LED Feuchtraumleuchten beleuchtet: 340 Lux, 63 % weniger Leistung und 575.328 € Einsparung pro Jahr.
Für seinen neuen Produktionsstandort von rund 32.000 m² in Dilsen-Stokkem (Belgien) hat der Wellpappenhersteller Soenen Golfkarton von Anfang an auf LED gesetzt: 2.200 LED Hallenstrahler 150W und 580 LED Feuchtraumleuchten 150 cm mit 45W. Die Hallen erhalten 340 Lux am Boden, bei 63 % weniger Leistung, als eine konventionelle Anlage benötigen würde.
- Neubau: rund 32.000 m² Produktions- und Lagerfläche, von Anfang an mit 2.780 LED-Leuchten beleuchtet.
- 2.200 LED Hallenstrahler 150W in den hohen Hallen und 580 LED Feuchtraumleuchten 150 cm mit 45W in den niedrigeren Zonen.
- 340 Lux am Boden, vorab mit einer DIALux-Lichtplanung geplant.
- 356.100W Anschlussleistung statt 955.400W für eine vergleichbare konventionelle Anlage: 63 % weniger Leistung.
- 575.328 € weniger Stromkosten und 269,7 Tonnen weniger CO2 pro Jahr als die konventionelle Alternative.
Projektdaten
| Kunde | Soenen Golfkarton, Wellpappenhersteller |
| Standort | Dilsen-Stokkem, Belgien |
| Gebäude | Neue Produktions- und Lagerhallen, ca. 32.000 m² |
| Fertigstellung | 2024 |
| Hohe Hallen | 2.200 × LED Hallenstrahler 150W |
| Niedrigere Zonen | 580 × LED Feuchtraumleuchte 150 cm, 45W |
| Montage | 8 m, abgehängt |
| Beleuchtungsstärke | 340 Lux |
| Planung | DIALux-Lichtplanung |
Die Ausgangssituation
Soenen Golfkarton hat einen komplett neuen Standort von rund 32.000 m² gebaut, mit Produktionshallen für Wellpappe, einem großen Fertigwarenlager und einem automatisierten Hochregallager. Es gab keine bestehende Beleuchtung zu ersetzen: Die Frage war, wie man einen Standort dieser Größe vom ersten Tag an gut und wirtschaftlich beleuchtet.
Anforderungen an die Hallen
Die Wellpappenproduktion läuft in langen Schichten, mit Gabelstaplern, Förderbändern und automatisiertem Lager Seite an Seite. Die Hallen brauchten helles, gleichmäßiges Licht von rund 340 Lux auf der gesamten Fläche, mit Leuchten, die Papier- und Kartonstaub fernhalten.
Warum keine konventionelle Beleuchtung
Eine konventionelle Anlage für Hallen wie diese würde typischerweise 400W-Halogen-Metalldampf-Hallenstrahler und Leuchtstoffleuchten mit rund 130W verwenden. Auf einem Standort dieser Größe summiert sich das auf fast ein Megawatt Beleuchtungsleistung, dazu Aufwärmzeit und regelmäßiger Lampenwechsel. Wer im Neubau LED wählt, vermeidet all das von Anfang an.
Die Lösung
Zuerst die Lichtplanung
Vor der Bestellung haben wir eine DIALux-Lichtplanung des gesamten Standorts erstellt. Sie legte fest, wo Hallenstrahler nötig waren und wo lineare Feuchtraumleuchten besser funktionieren würden, und wie viele von jedem Typ für 340 Lux in den Hallen nötig sind.

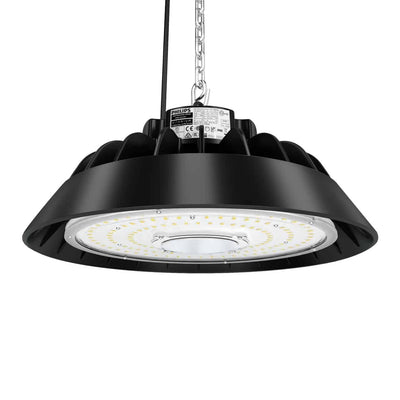

Hohe Hallen: 2.200 LED Hallenstrahler 150W

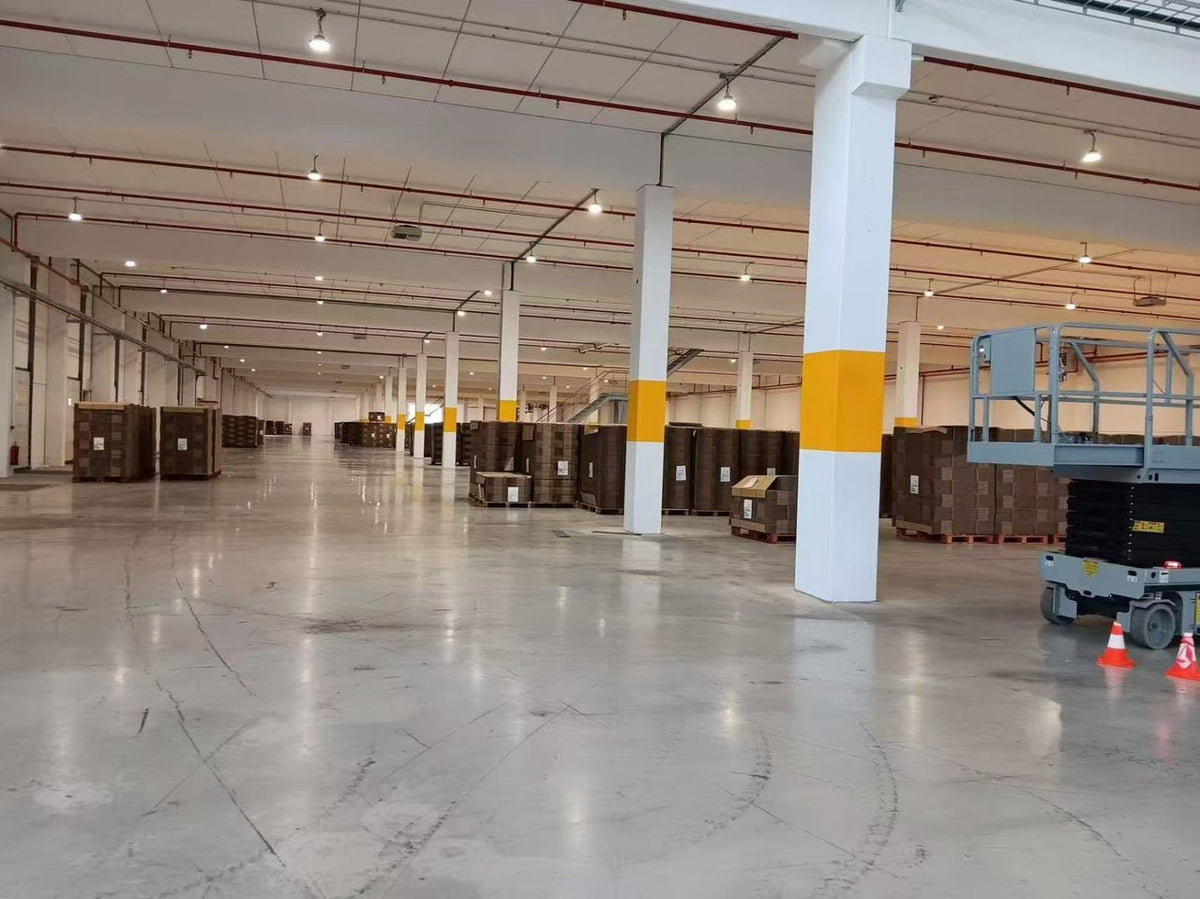

In den Produktionshallen und im Fertigwarenlager hängen 2.200 LED Hallenstrahler 150W in 8 m Höhe in einem gleichmäßigen Raster. Mit 150 lm/W, 120° Abstrahlwinkel und neutralweißem Licht mit 4000K verteilen sie das Licht gleichmäßig über den Boden zwischen den Stützen und Palettenstapeln. Sie haben IP65 gegen Kartonstaub und sind 1-10V dimmbar. Mehr zur Wahl von Leistung und Abstrahlwinkel in unserem Ratgeber LED-Hallenbeleuchtung.
Niedrigere Zonen: 580 LED Feuchtraumleuchten 150 cm
Wo die Decke niedriger ist und runde Hallenstrahler blenden würden, sind 580 LED Feuchtraumleuchten 150 cm mit 45W in Reihen montiert. Mit 200 lm/W gehören sie zu den effizientesten linearen Leuchten am Markt, mit flimmerfreiem Treiber und IP65-Schutz. Mehr dazu in unserem Ratgeber zur Auswahl von LED Feuchtraumleuchten.
In diesem Projekt eingesetzte LED-Leuchten
Energieeinsparung in Zahlen
Da es sich um einen Neubau handelt, gab es keine alte Anlage. Die folgenden Zahlen vergleichen die LED-Anlage mit der konventionellen Anlage, die die Hallen sonst benötigt hätten.
| Konventionell | LED | Differenz | |
|---|---|---|---|
| Hohe Hallen | 2.200 × 400W Halogen-Metalldampf | 2.200 × 150W LED Hallenstrahler | −550.000W |
| Niedrigere Zonen | 580 × 130W Leuchtstoff | 580 × 45W LED Feuchtraumleuchte | −49.300W |
| Anschlussleistung | 955.400W | 356.100W | −63 % |
| Leistung pro m² | 29,9W/m² | 11,1W/m² | −18,7W/m² |
| Verbrauch pro Jahr | 2.866.200 kWh | 1.068.300 kWh | −1.797.900 kWh |
| Stromkosten pro Jahr | 917.184 € | 341.856 € | −575.328 € |
| CO2 pro Jahr | 429,9 t | 160,2 t | −269,7 t |
So haben wir gerechnet
- Konventionell: 2.200 × 400W + 580 × 130W = 955.400W × 3.000 h = 2.866.200 kWh pro Jahr.
- LED: 2.200 × 150W + 580 × 45W = 356.100W × 3.000 h = 1.068.300 kWh pro Jahr.
- Kosten: 1.797.900 kWh × 0,32 €/kWh = 575.328 € pro Jahr.
- CO2: 1.797.900 kWh × 0,15 kg/kWh = 269,7 t pro Jahr.
Vorschaltgeräteverluste von Halogen-Metalldampf- und Leuchtstoffleuchten sind nicht eingerechnet, der tatsächliche Unterschied ist also noch größer.
Investition und Amortisation
Zu aktuellen Shoppreisen kosten die 2.780 LED-Leuchten 155.423 € (2.200 Hallenstrahler und 580 Feuchtraumleuchten). Die Hälfte der Investition wurde durch eine Förderung für Energieeffizienz gedeckt, es blieben 77.712 €. Mit 575.328 € weniger Stromkosten pro Jahr als bei einer konventionellen Anlage ist dieser Betrag in weniger als zwei Monaten wieder eingespielt. Die Montage ist in diesem Betrag nicht enthalten.
Berechnen Sie die Einsparung für Ihre Halle
Der Rechner unten ist mit den Zahlen von Soenen vorausgefüllt. Ändern Sie die Werte, um zu sehen, was LED in Ihrem eigenen Gebäude einsparen würde, ob Neubau oder Umrüstung.
Einsparrechner
Mit diesem Projekt vorausgefüllt. Die Leistung ist der Durchschnitt pro Leuchte (hier: 2.200 Hallenstrahler und 580 Feuchtraumleuchten).
Das Ergebnis
- 340 Lux vom ersten Tag an: helles, gleichmäßiges Licht auf rund 32.000 m² Produktions- und Lagerfläche.
- 63 % weniger Leistung: 356.100W statt 955.400W für eine vergleichbare konventionelle Anlage.
- Die richtige Leuchte pro Zone: Hallenstrahler in den hohen Hallen, blendfreie Feuchtraumleuchten in den niedrigeren Zonen.
- Staubdicht: durchgehend IP65-Leuchten, gebaut für eine Kartonproduktionsumgebung.
- Niedrigere Betriebskosten: jedes Jahr 575.328 € weniger Stromkosten und 269,7 Tonnen weniger CO2.
Häufig gestellte Fragen
Wie berechnet man die Einsparung bei einem Neubau ohne alte Beleuchtung?
Wir vergleichen die LED-Anlage mit der konventionellen Anlage, die das Gebäude sonst erhalten hätte: 400W-Halogen-Metalldampf-Hallenstrahler in den hohen Hallen und 130W-Leuchtstoffleuchten in den niedrigeren Zonen. Bei Soenen beträgt der Unterschied 599.300W, also fast 1,8 Millionen kWh pro Jahr bei 3.000 Betriebsstunden.
Wie plant man die Beleuchtung für einen Standort von 32.000 m²?
Mit einer DIALux-Lichtplanung je Halle und Zone. Sie zeigt, wo Hallenstrahler passen und wo lineare Feuchtraumleuchten besser funktionieren, und wie viele Leuchten für ein gleichmäßiges Erreichen des Ziel-Lux-Werts nötig sind. Bei Soenen waren das 2.200 Hallenstrahler und 580 Feuchtraumleuchten für 340 Lux.
Warum Hallenstrahler und Feuchtraumleuchten kombinieren?
Hallenstrahler sind unter hohen, offenen Decken die effizienteste Wahl. In Zonen mit niedrigerer Decke erzeugen runde Hallenstrahler helle Flecken und Blendung, dort ergeben lineare Feuchtraumleuchten ein gleichmäßigeres, angenehmeres Licht.
Können Sie Tausende Leuchten für ein Projekt liefern?
Ja. Da wir direkt importieren, können wir große Stückzahlen zu Direktimportpreisen liefern, 2- bis 4-mal günstiger als vergleichbare Markenleuchten. Für Soenen haben wir 2.780 Leuchten für einen einzigen Neubau geliefert.
Erstellen Sie eine kostenlose Lichtplanung für meinen Neubau?
Ja. Senden Sie uns den Grundriss mit den Deckenhöhen. Wir erstellen eine kostenlose DIALux-Lichtplanung, ermitteln die benötigte Anzahl Leuchten pro Zone und senden Ihnen ein unverbindliches Angebot zu Direktimportpreisen.
