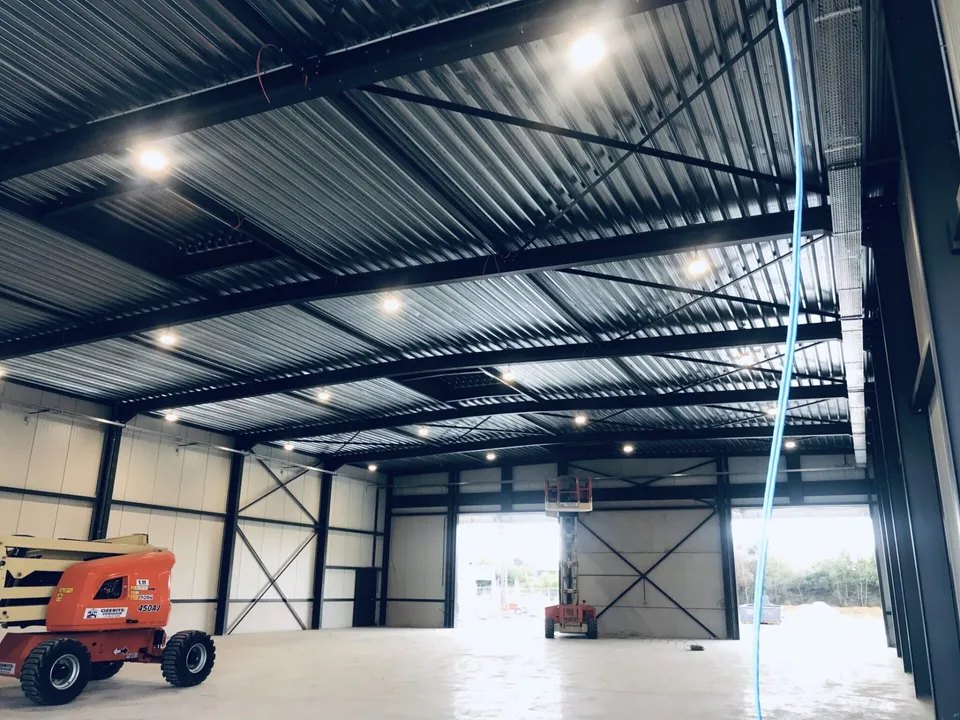

LED High Bay med Philips-driver: Val, dimmning & garanti

LED high bays med Philips-driver kombinerar certifierad driverteknik, ett ljusutbyte på upp till 210 lm/W och en förutsägbar livslängd – avgörande kriterier i kommersiella och industriella projekt. Den här guiden förklarar vilken high bay som passar vilken typ av hall, hur du väljer rätt dimringsprotokoll och vad 5 års garanti faktiskt täcker.

Observera: Philips är märket på drivern (nätaggregatet) som sitter i armaturerna, inte märket på själva armaturen.

Därför avgör drivern livslängd och ljuskvalitet

LED-drivern är hjärtat i varje high bay – den omvandlar nätspänningen till den likström som LED-modulerna behöver. En dålig driver orsakar flimmer, överhettning och förtida haveri av hela armaturen, även om själva lysdioderna fortfarande är hela.

Philips-drivrar i Xitanium-familjen är utvecklade för krävande industri- och hallmiljöer. De når upp till 92 % verkningsgrad, håller flimret under 5 % och klarar omgivningstemperaturer upp till 50 °C. Därför passar de särskilt bra i produktionshallar, höglager och sporthallar, där värme och damm ständigt påverkar elektroniken.

Jämfört med omärkta nätaggregat har Philips-drivrar dessutom inbyggt överspänningsskydd (vanligen 4 kV), som minskar skador från spänningsvariationer i nätet – en ofta underskattad risk i industrimiljöer med tunga maskiner.

Belysningsberäkning enligt SS-EN 12464-1

SS-EN 12464-1 ”Ljus och belysning – Belysning av arbetsplatser – Del 1: Arbetsplatser inomhus” anger lägsta underhållna belysningsstyrka (Ē_m), gränsvärden för UGR och krav på färgåtergivning. I Sverige ställer Arbetsmiljöverkets föreskrifter (AFS) krav på god belysning på arbetsplatsen; projektörer och arbetsgivare ansvarar för att kraven uppfylls.

Område / arbetsuppgift	Ēm (lx)	UGR max.	Ra min.
Lager, allmänt	100	25	40
Plock	200	25	60
Packning	300	25	80
Montering / produktion, medelfin	500	22	80
Finmontering	750	19	80
Kvalitetskontroll	1000	19	90
Sporthall – träning	300	22	65
Sporthall – tävling	500	19	65

Värden för alla områden finns i vår guide Hur många lux behövs?

Snabbformel för antal armaturer

Formeln ger ett första riktvärde för hur många high bays du behöver:

Antal armaturer = (Ē_m × yta i m²) ÷ (ljusflöde per armatur i lm × underhållsfaktor)

Vi rekommenderar underhållsfaktor 0,8 i rena industrimiljöer och 0,7 i dammiga eller smutsiga hallar. Exempel: en produktionshall på 500 m² ska ha 500 lx. En high bay på 100W med 210 lm/W ger 21 000 lm. Resultat: (500 × 500) ÷ (21 000 × 0,8) ≈ 15 armaturer. Formeln ger ett riktvärde; för en planering enligt standard krävs en DIALux-beräkning.

Strålningsvinkel och monteringshöjd: rätt kombination

Strålningsvinkeln avgör hur bred ljuskonen blir på arbetsytan. För smal vinkel ger hotspots rakt under armaturen och mörka zoner mellan armaturerna; för bred vinkel gör att ljus går förlorat åt sidorna och att belysningsstyrkan på användningsytan sjunker.

Monteringshöjd	Rekommenderad strålningsvinkel	Typisk användning
4–6 m	120°	Låga lager, verkstäder
6–10 m	90°	Produktionshallar, sporthallar
10–15 m	60°	Höglager, industrihallar
Över 15 m	45–60°	Mycket stora hallar, varv

För höglager från 10 m monteringshöjd rekommenderar vi LED high bays med 60°-optik, som samlar ljuset i ställgångarna. I sporthallar med 8–10 m takhöjd är 90° standardvalet för jämn belysning.

LED high bays med Philips-driver – 210 lm/W, dimbara, IP65, 5 års garanti:

Dimringsprotokoll jämförda: 1-10V, DALI och PWM

Valet av dimringsprotokoll är ett av de viktigaste besluten i planeringen – och ett av de mest underskattade. Driver och styrning som inte passar ihop ger flimmer, brum eller begränsat dimringsomfång.

1-10V-dimring

1-10V är mycket vanligt i high bays. En separat styrsignal på 1–10 V DC reglerar drivers ljusflöde: 10 V motsvarar 100 %, 1 V normalt 10 % lägsta ljusnivå. Frånslag sker med en separat nätbrytare.

Fördelar: enkel kabeldragning, billig styrning, bred kompatibilitet. Nackdel: ingen adressering av enskilda armaturer; alla parallellkopplade armaturer dimras samtidigt. Passar enkel hallstyrning med få zoner.

DALI-dimring (Digital Addressable Lighting Interface)

DALI är en digital buss där varje armatur har en egen adress. En DALI-slinga klarar upp till 64 enheter, som kan grupperas och styras var för sig. DALI-drivrar sparar scener och dimringsnivåer – även efter strömavbrott.

Fördelar: zonstyrning, återkoppling av driftstatus, integration i fastighetsautomation (KNX, BACnet). Nackdel: högre kostnad för styrning och idrifttagning. Passar stora produktionshallar, sporthallar med tävlingar och byggnader med fastighetsautomation (se DALI och ljusstyrning).

En utförlig teknisk genomgång av alla protokoll finns i vår guide 0-10V, 1-10V och TRIAC-dimring: skillnaderna.

PWM-dimring

PWM (pulsbreddsmodulering) slår strömmen av och på med hög frekvens (vanligen 400–1000 Hz). Vid låga frekvenser kan synligt flimmer uppstå, vilket är kritiskt vid roterande maskiner (stroboskopeffekt). Philips-drivrar med PWM-ingång arbetar normalt över 400 Hz för att minska risken.

Användningsområden: vilken high bay till vilken zon?

Industrihall och produktion

Enligt SS-EN 12464-1 kräver produktionshallar minst 500 lx vid UGR ≤ 22 och Ra ≥ 80. Vi rekommenderar high bays på 100–200W med 90° vinkel och 4000K (neutralvitt) – den färgtemperaturen främjar koncentrationen och ger god färgåtergivning vid kvalitetskontroll. Finmontering kräver Ra ≥ 80, kvalitetsinspektion Ra ≥ 90.

Höglager och logistik

I lager från 10 m höjd är 60°-optik och högt ljusutbyte (≥ 180 lm/W) avgörande för att nå de 200 lx som plock kräver med färre armaturer. För gångar och låga lagerzoner är täta LED-armaturer med IP65 ett prisvärt alternativ till runda high bays. Läs mer i guiden Lagerbelysning: LED-guide.

Sporthallar

Sporthallar ställer särskilda krav på bländningsbegränsning och jämnhet. För träning och tävling gäller kraven i SS-EN 12193; SS-EN 12464-1 gäller dessutom för de allmänna arbetsområdena. DALI-dimbara high bays gör det möjligt att växla mellan träningsljus (300 lx) och tävlingsljus (500 lx) med scener. För utomhusidrott, se vår LED-belysning för fotbollsplaner och guiden Ljusfördelning på idrottsplaner: standarder och planering.

Utomhusområden och fasader

High bays med IP65 passar under tak utomhus, vid lastkajer och på gårdar. För helt exponerade ytor rekommenderar vi LED-strålkastare med IP66, som också tål kraftiga vattenstrålar. Kapslingsklasserna IP65 och IP66 enligt SS-EN 60529 förklaras i vår guide IP-klasser förklarade.

Fler LED high bays med Philips-driver i olika effekter och färgtemperaturer – 5 års garanti:

Garanti och livslängd: vad en Philips-driver verkligen innebär

L70B50 – vad betyder det?

L70B50 betyder att minst 50 % av armaturerna efter angivet antal drifttimmar (t.ex. 50 000 h) fortfarande har minst 70 % av sitt ursprungliga ljusflöde. Det är en vanlig standard för livslängdsprognoser för LED, baserad på mätningar enligt LM-80 och extrapolering enligt TM-21 (se LED-livslängd förklarad).

Philips-drivrar är konstruerade för dessa värden och bidrar starkt till att hela armaturen når angiven livslängd. En sämre driver kan bryta ner lysdioderna i förtid genom överström eller överhettning – även om själva lysdioderna är gjorda för många drifttimmar.

Vad 5 års garanti täcker

Clightstores garanti på 5 år täcker material- och tillverkningsfel på armatur och driver: till exempel driverhaveri, en defekt LED-modul eller ett trasigt armaturhus vid normal drift.

Garantin täcker inte: mekaniska skador på grund av felaktig montering, drift utanför angiven omgivningstemperatur, överspänningsskador utan installerat överspänningsskydd eller skador från obehöriga ingrepp i armaturen.

Säkerhetsanvisning för montering

Alla anslutnings- och monteringsarbeten på 230V/400V-anläggningar får endast utföras av ett elinstallationsföretag registrerat hos Elsäkerhetsverket, enligt SS 436 40 00. Projektörer och inköpare bör ta hänsyn till detta i projektplanering och upphandling.

Philips-driver eller Mean Well: vilken driver till vilket ändamål?

Båda tillverkarna levererar drivrar av hög kvalitet för industrin. Valet beror på användningen:

Kriterium	Philips Xitanium	Mean Well
Verkningsgrad	upp till 92 %	upp till 94 %
Flimmer	< 5 %	< 5 % (beroende på modell)
Dimringsprotokoll	1-10V, DALI, PWM	1-10V, DALI, PWM, SCP
Överspänningsskydd	4 kV (typiskt)	4–10 kV (beroende på modell)
Styrkor	Hallar, idrott, industri, utomhus	Brett sortiment, specialspänningar
Garanti (tillverkare)	5 år	5 år

Philips-drivrar är särskilt vanliga i hall- och idrottsbelysning, där märkescertifiering och planeringssäkerhet står i centrum. Mean Well har ett bredare sortiment för specialspänningar och specialtillämpningar. För vanliga projekt inom industri och logistik är båda ett pålitligt val (se LED-drivrar förklarade).

Fördelar för företag hos Clightstore

Clightstore importerar LED high bays med Philips-driver direkt. Alla produkter levereras i hela EU inom 2–5 arbetsdagar, fri frakt från 100 €.

För projekt från 10 armaturer gör vi kostnadsfritt en DIALux-beräkning enligt SS-EN 12464-1, med falskfärgsbild av belysningsstyrkan, jämnhetsvärden och placeringsplan för armaturerna. Lönsamhet och återbetalningstid beskrivs i vår guide Beräkna återbetalningstid för LED.

Vanliga frågor

Vad är skillnaden mellan 1-10V- och DALI-dimring för en high bay?

1-10V är en analog signal som dimrar alla parallellkopplade armaturer samtidigt – enkelt och billigt. DALI är en digital buss som adresserar varje armatur för sig, sparar scener och ger statusinformation. DALI passar avancerad hallautomation med zonstyrning och fastighetsautomation; 1-10V enkla tillämpningar med få zoner.

Varför flimrar eller brummar min LED high bay?

Flimmer beror ofta på en dimmer som inte passar drivern (t.ex. en TRIAC-dimmer på en 1-10V-driver) eller på en trasig driver. Brum kan tyda på bristfällig jordning eller resonans i drivern. Kontrollera först att driver och styrning är kompatibla. Om problemet kvarstår bör en elinstallatör kontrollera anläggningen.

Hur många lux behövs i ett lager?

Enligt SS-EN 12464-1 kräver allmän lagring 100 lx (UGR 25, Ra 40), plock 200 lx och packning 300 lx. Det är lägsta underhållna värden som ska uppnås på hela arbetsytan, inte bara rakt under armaturerna.

Vilken strålningsvinkel passar en produktionshall på 8 m?

Vid 6–10 m monteringshöjd rekommenderar vi 90°. Det ger jämn belysning av arbetsytan utan för mörka kanter. I mycket breda hallar kan en kombination av 90°- och 120°-armaturer vara lämplig för att belysa kantzonerna tillräckligt.

Varför är en Philips-driver bättre än ett omärkt nätaggregat?

Philips Xitanium-drivrar är certifierade enligt IEC 61347, når upp till 92 % verkningsgrad, håller flimret under 5 % och har inbyggt överspänningsskydd (vanligen 4 kV). Omärkta nätaggregat klarar ofta inte dessa krav på ett pålitligt sätt, vilket kan leda till förtida haverier, flimmer och i värsta fall brandrisk.

Kan jag använda en LED high bay med IP65 utomhus?

IP65 enligt SS-EN 60529 innebär fullständigt dammskydd och skydd mot vattenstrålar från alla håll – tillräckligt under tak utomhus och vid lastkajer. För helt exponerade ytor med direkt regn eller högtryckstvätt rekommenderar vi armaturer med IP66.

Vad täcker 5 års garanti och vad täcker den inte?

Garantin täcker material- och tillverkningsfel på armaturen och Philips-drivern vid normal drift. Den täcker inte mekaniska skador vid felaktig montering, drift utanför specifikationen (t.ex. för hög omgivningstemperatur), överspänning utan installerat skydd eller obehöriga ingrepp.

Hur många high bays behöver jag till min hall?

Som riktvärde: antal armaturer = (önskad belysningsstyrka × hallens yta i m²) ÷ (ljusflöde per armatur i lm × underhållsfaktor). För en planering enligt standard med kontroll av jämnhet och falskfärgsbild rekommenderar vi Clightstores kostnadsfria DIALux-beräkning – skicka bara in en projektförfrågan.
