LED Csarnokvilágítás Philips driverrel: kiválasztás, dimmelés, garancia

LED Csarnokvilágítások Philips-driverrel egyesítik a tanúsított drivertechnikát, normakonform fényhatékonyságot legfeljebb 210 lm/W-ig és tervezhető élettartamot – ezek az építőipar és az ipari projektek döntő kritériumai. Ez az útmutató elmagyarázza, hogy mely LED Csarnokvilágítás mely csarnok típushoz illik, hogyan kell helyesen kiválasztani a dimm-protokollokat és mit fed le az 5 éves garancia.

Miért a driver határoz meg az élettartamot és a fényminőséget

Az LED-driver az egyes LED Csarnokvilágítás szíve – a hálózati feszültséget az LED-modulokhoz szükséges egyenáramra alakítja. Egy rossz minőségű driver villogást, túlmelegedést és az egész lámpatest idő előtti meghibásodását okozza, akkor is, ha az LED-chipek még ép lennének.

A Philips Xitanium családba tartozó driverek kifejezetten igényes ipari és csarnok-alkalmazásokhoz lettek kifejlesztve. Legfeljebb 92 % hatásfokot érnek el, 5 % alatti villogási értéket tartanak és 50 °C-ig terjedő környezeti hőmérsékletre vannak méretezve. Ez különösen alkalmassá teszi őket termelőcsarnokokhoz, nagy magasságú raktárakhoz és sportcsarnokokhoz, ahol a hő és a por állandóan hat az elektronikára.

Az név nélküli tápegységekhez képest a Philips-driverek integrált túlfeszültség-védelmet is biztosítanak (általában 4 kV Surge Protection), amely csökkenti a hálózati feszültség-ingadozások által okozott károkat – egy gyakran alábecsült kockázat az ipari környezetben, ahol nehéz gépek üzemelnek.

Normakonform lux-tervezés a DIN EN 12464-1 szerint

A DIN EN 12464-1 „Beltéri munkahely-megvilágítás" meghatározza a karbantartási megvilágítási szintek minimumát (Ē_m), a káprázás (UGR) határértékeit és a szín-visszaadási követelményeket a munkaterületekre. A norma Németországban a munkahelymegvilágítás-rendelet (ArbStättV) és a kapcsolódó Technikai Szabályzat ASR A3.4 útján közvetetten kötelező; a tervezőknek és az üzemeltetőknek gondoskodniuk kell az betartásáról.

Terület / Tevékenység	Ēm (lx)	UGR max.	Ra min.
Raktár általában	100	25	40
Kommisszionálás	200	25	60
Csomagolás	300	25	80
Közepes összeállítás / Termelés	500	22	80
Precíziós szerelés	750	19	80
Minőségellenőrzés	1.000	19	90
Sportcsarnok edzés	300	22	65
Sportcsarnok verseny	500	19	65

Az összes terület lux-referencia értékeivel kapcsolatban további információkat az „Mennyi lux szükséges?" című útmutatónk címszó alatt talál: Mennyi lux szükséges?

Gyorsformulalá a lámpatestek számához

Az alábbi képlet segítségével meghatározhatja az szükséges LED Csarnokvilágítások számát az első tervezési méretezéshez:

Lámpatestek száma = (Ē_m × terület m²-ben) ÷ (fényáram lámpatestenként lm-ben × karbantartási tényező)

Karbantartási tényezőként 0,8 ajánlott tiszta ipari környezetekhez és 0,7 poros vagy szennyezett csarnokokhoz. Például: Egy 500 m²-es termelőcsarnok 500 lx-es megvilágítása szükséges. Egy 100W-os LED Csarnokvilágítás 210 lm/W fényhatékonysággal 21.000 lm fényáramot ad. Eredmény: (500 × 500) ÷ (21.000 × 0,8) ≈ 15 lámpatest. Ez a képlet egy méretezési richtértéket nyújt; a normakonform tervezéshez a DIALux szimuláció nélkülözhetetlen.

Sugárzási szög és szerelési magasság: A helyes kombináció

A LED Csarnokvilágítás sugárzási szöge meghatározza, hogy milyen széles a fénykúp az arbetatn felületen. Túl szűk szög esetén hotspotok keletkeznek közvetlenül a lámpatest alatt és sötét zónák közöttük; túl széles szög esetén az oldalsó fény elvész és a megvilágítás erőssége a hasznos felületen csökken.

Szerelési magasság	Ajánlott sugárzási szög	Tipikus alkalmazás
4–6 m	120°	Alacsony raktárak, műhelyek
6–10 m	90°	Termelési csarnok, sportcsarnok
10–15 m	60°	Magas polcos raktárak, ipari csarnok
15 m felett	45–60°	Nagytérfogatú csarnok, hajócsarnok

Magas polcos raktárakban 10 m szerelési magasságtól ajánlott a LED Csarnokvilágítások 60°-os optikával történő alkalmazása, hogy a megvilágítás erőssége a raktári folyosókon összpontosuljon. A 8–10 m belmagasságú sportcsarnokokban a 90°-os szög a standard választás az egyenletes felületmegvilágításhoz.

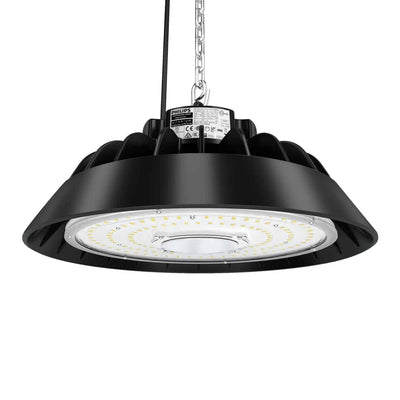

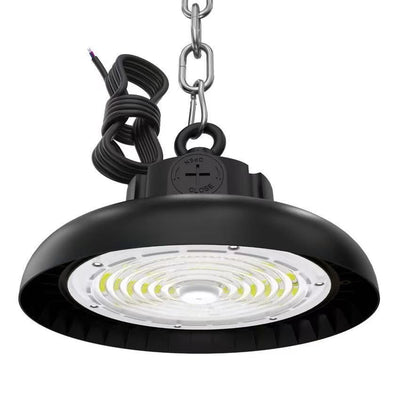

LED Csarnokvilágítások Philips driverrel – 210 lm/W, 0-10V dimmelhető, IP65, 5 év garancia:

Dimm-protokollok összehasonlítása: 1-10V, DALI és PWM

A dimm-protokoll kiválasztása az egyik legfontosabb tervezési döntés – és egyben a leggyakrabban alulbecsült. Az inkompatibilis driver és vezérlőegység kombinációk villogást, zsummogást vagy korlátozott dimm-tartományt okoznak.

1-10V-os dimmering

Az 1-10V-os protokoll széles körben elterjedt eljárás a LED Csarnokvilágítások számára. A 1–10 V DC közötti külön vezérlőjel szabályozza a driver fényáramát – a 10 V 100%-nak, az 1 V tipikusan 10%-os minimális fényességnek felel meg. A kikapcsolás külön hálózati kapcsolón keresztül történik.

Előnyök: egyszerű vezetékezés, költségeffektív vezérlőegységek, széles körű kompatibilität. Hátránya: egyedi címzés lehetőségének hiánya, az összes párhuzamosan csatlakoztatott lámpatest egyidejűleg vált. Alkalmas: egyszerű csarnokvezérléshez kevés zónával.

DALI-dimmering (Digital Addressable Lighting Interface)

A DALI egy digitális buszprotokoll, amely minden egyes lámpatestet egyedileg címezhetővé tesz. Akár 64 eszköz működtethető egy DALI-vonalon, csoportokba sorolható és egyedi vezérléssel ellátható. A DALI-driverek belsőleg tárolják a jeleneteket és a dimm-szinteket – még áramszünet után is.

Előnyök: zónaszerű vezérlés, üzemeltetési állapot visszajelzése, integrálás épületautomatizálásba (KNX, BACnet). Hátránya: magasabb beruházási költségek a vezérlőegységek és az üzembe helyezés tekintetében. Alkalmas: nagy termelési csarnokokhoz, versenysportos sportcsarnokokhoz, BMS-integrációval rendelkező épületekhez.

Az összes dimm-protokoll részletes műszaki magyarázatát megtalálhatja útmutatónkban: 0-10V, 1-10V & TRIAC dimmering: különbségek magyarázata.

PWM-dimmering

A PWM (pulzusszélesség-moduláció) nagy frekvencián (tipikusan 400–1.000 Hz) kapcsolja ki és be az áramot. Alacsony frekvenciáknál a PWM-dimmering érzékelhető villogáshoz vezethet – kritikus a forgó gépekkel ellátott környezetekben (sztroboszkópikus hatás). A Philips-driverek PWM-bemeneti módban tipikusan 400 Hz feletti frekvenciákon működnek ennek a kockázatnak a minimalizálása érdekében.

Alkalmazási területek: Melyik LED Csarnokvilágítás melyik területre?

Ipari csarnok és gyártás

A termelési csarnokok a DIN EN 12464-1 szerint legalább 500 lx szükségletesek UGR ≤ 22 és Ra ≥ 80 mellett. Javasolt a 100–200W teljesítményű LED Csarnokvilágítások alkalmazása, 90°-os sugárzási szöggel és 4.000 K semleges fehér színhőmérséklettel – ez a színhőmérséklet segít a koncentrációban és jó színvisszaadást tesz lehetővé a minőségellenőrzésnél. Finom szereléshez Ra ≥ 80, minőségi vizsgálathoz Ra ≥ 90 előírás.

Magasraktár és logisztika

A 10 m magasságot meghaladó magasraktárakban a 60°-os optika és magas fényhatékonyság (≥ 180 lm/W) döntő fontosságú, hogy kevesebb lámpatestet használva el lehessen érni a komissiózáshoz szükséges 200 lx-et. A raktárfolyosók és alacsony raktári területek esetében a LED Tri-Proof Armatúrák IP65 védelemmel és Philips driverrel gazdaságos alternatívát jelentenek az UFO-sztrálókhöz képest. További információkat nyújt útmutatónk a Raktárvilágítás: LED-útmutató raktárakhoz és logisztikához.

Sportcsarnok

A sportcsarnok különleges követelményeket támaszt a káprázáskorlátozás és az egyenletesség tekintetében. A sportcsarnoki edzés és verseny megvilágítása esetén figyelembe kell venni a DIN EN 12193 (Sportlétesítmények megvilágítása) előírásait; a DIN EN 12464-1 kiegészítésként az általános munkahelyekre vonatkozik. A DALI-dimelhetô LED Csarnokvilágítások lehetővé teszik az átváltást az edzés- (300 lx) és verseny megvilágítás (500 lx) között a jelenetkezelés segítségével. A szabadtéri sportlétesítmények tekintetében a LED Stadion Lámpáinkra hivatkozunk. A sportfelületek részletes normértékeit az útmutatónk ismerteti: Fényeloszlás a sportfelületeken: Normák és tervezés.

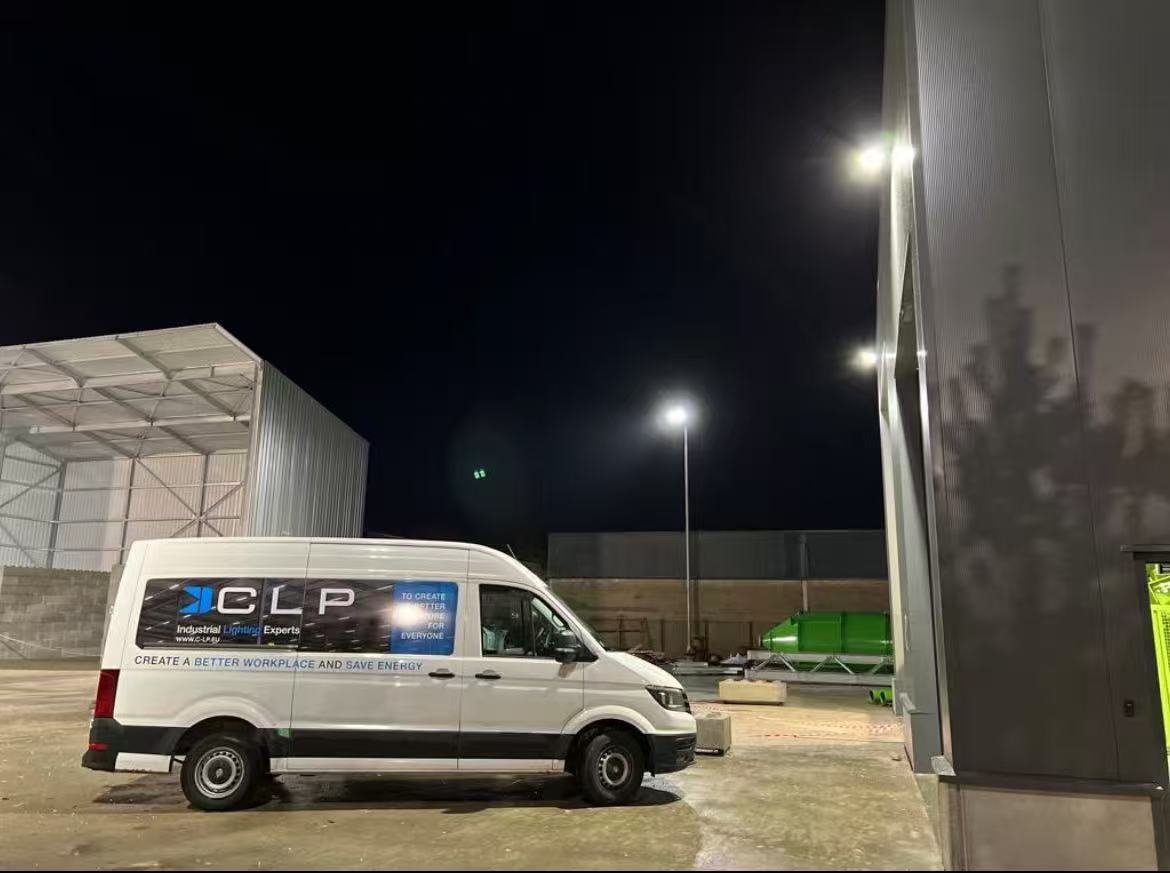

Kültéri területek és homlokzatok

A fedett kültéri területekhez, rakodóramákhoz és udvari megvilágításhoz az IP65 LED Csarnokvilágítások megfelelőek. Teljesen védelem nélküli kültéri területekhez az IP66-os LED Reflektort és Philips driverts javasoljuk, amely nagy nyomású vízsugarakat is kibír. Az IP65 és IP66 védelmi fokozatokat az IEC 60529 szabvány szerint útmutatónk ismerteti: IP védettség magyarázat.

LED Reflektor Philips driverrel kültéri területekhez és rakodóramákhoz – IP66, 150 lm/W, 5 év garancia:

Garancia és élettartam: Mit jelent valójában a Philips driver?

L70B50 – mi áll mögötte?

Az L70B50 élettartam-megjelölés azt jelenti: a megadott üzemi óra számú (pl. 50.000 h) elteltével a lámpatestek legalább 50 %-ának még van legalább 70 %-a az eredeti fényáramának. Ez az LED-élettartam-prognózis elterjedt ipari szabványa, amely az LM-80 szerinti mérési eljárásokon és a TM-21 extrapolációs módszeren alapul.

A Philips driverek ezekre az élettartam-értékekre vannak kalibrálva, és jelentős mértékben hozzájárulnak ahhoz, hogy a teljes lámpatest elérje a megadott üzemi órákat. Egy gyenge minőségű driver az LED chipeket túlárammal vagy túlmelegedéssel korán tönkreteheti – még akkor is, ha maguk az LED-ek hosszú üzemi óraszámra lennének tervezve.

Mit takar az 5 éves garancia

A Clightstore 5 éves garanciája a lámpatest és driver anyag- és gyártási hibáit fedezi. A garanciaeseményeket a termelési hibák okozta hibák indítják el – például driverhiba, LED-modul-hiba vagy burkolathiba normál üzemi körülmények között.

A garancia nem terjed ki: mechanikai sérülésekre az szakszerűtlen szerelésből, az üzemeltetésre az előírt környezeti hőmérsékleten kívül, túlfeszültségkárokra az telepített túlfeszültség-védelem nélkül, valamint a lámpatest illetéktelen szerelésekből eredő sérülésekre.

Biztonsági figyelmeztetés a szereléshez

A 230V/400V-os telepítések összes csatlakozási és szerelési munkáját kizárólag engedélyezett elektromosmérnökök végezhetik. A DIN VDE 0100, DGUV Vorschrift 3 és az 5 biztonsági szabály vonatkoznak. A tervezőknek és beszerzőknek ezt figyelembe kell venniük a projektterv és az ajánlatkérés során.

Philips driver versus Mean Well: Mikor melyik driver?

Mindkét gyártó magas minőségű drivereket szállít ipari alkalmazásokhoz. A választás az alkalmazási forgatókönyvtől függ:

Kritérium	Philips Xitanium	Mean Well
Hatásfok	akár 92 %	akár 94 %
Villogásmentes	< 5 %	< 5 % (modellfüggő)
Dimm-protokollok	1-10V, DALI, PWM	1-10V, DALI, PWM, SCP
Túlfeszültség-védelem	4 kV (tipikus)	4–10 kV (modellfüggő)
Erősségek	Csarnok, sport, ipar, kültér	Széles termékkör, speciális feszültségek
Garancia (gyártó)	5 év	5 év

A Philips driverek különösen elterjedtek a csarnok- és sportvilágítás terén, ahol a márkajelzés és a tervezési biztonság a hangsúlyos. A Mean Well szélesebb modellkínálatot kínál speciális feszültségekhez és speciális alkalmazásokhoz. A szabványos ipari és logisztikai projektekhez mindkét driver megbízható választás.

B2B-előnyök a Clightstore-nál

A Clightstore LED Csarnokvilágításokat Philips driverrel közvetlenül importálja. Minden termék az EU-szerte 2–5 munkanapon belül szállításra kerül, 100 € felett ingyenes szállítás.

10 lámpatestnél nagyobb projektekhez ingyenes DIALux fényvizsgálat áll rendelkezésre. A Clightstore tervezési csapata egy normakonforme szimulációt készít a DIN EN 12464-1 szabvány szerint lux hamis szín ábrázolással, egyenletes megvilágítási értékekkel és a lámpatestek elhelyezési tervével. A LED-beruházás gazdaságosságáról és megtérüléséről szóló információkat a LED amortizációs idő kiszámítása: ROI és megtakarítások útmutatónkban találja.

Gyakori kérdések

Mi a különbség az 1-10V és a DALI-dimmelés között a Csarnokvilágításnál?

Az 1-10V egy analóg vezérlőjel, amely az összes párhuzamosan csatlakoztatott lámpatestet egyidejűleg dimmelik – egyszerű és költséghatékony. A DALI egy digitális buszkommunikációs protokoll, amely minden lámpatestet egyedileg címez, jeleneteket tárol és állapotjelentéseket küld. A DALI összetett csarnok automatizálásra alkalmas zónákat kezelő vezérléssel és BMS-integrációval; az 1-10V egyszerű alkalmazásokhoz kevés zónával.

Miért villog vagy zümmög a LED Csarnokvilágításom?

A villogás gyakran inkompatibilis dimmerek okozzák (pl. TRIAC-dimmer egy 1-10V driverre) vagy egy hibás driver. A zümmögés hibás földeléselemre vagy a driver rezonanciahatásaira utalhat. Először ellenőrizze a driver és a vezérlőegység kompatibilitását. Tartós problémák esetén egy felelős elektrikustechnikust kell megbízni az installációs ellenőrzésre.

Mennyi lux szükséges egy raktárcsarnokhoz?

A DIN EN 12464-1 szerint az általános raktározási területekhez 100 lx szükséges (UGR 25, Ra 40). A komissiózási munkához 200 lx, a csomagolási területekhez 300 lx előírt. Ezek a értékek minimális követelmények, amelyeket a munkaterületen kell tartani – nem csak közvetlenül a lámpatestek alatt.

Melyik sugárzási szög megfelelő egy 8 m magas üzemcsarnokhoz?

6–10 m szerelési magasság mellett 90°-os sugárzási szög ajánlott. Ez biztosítja a munkaterület egyenletes megvilágítását, a szélső területek túlzott árnyékolása nélkül. Nagyon széles csarnokokban 90°- és 120°-os lámpatestek kombinációja lehet értelmes a peremterületek megfelelő megvilágításához.

Miért jobb a Philips driver, mint egy névtelen tápegység?

A Philips Xitanium családból származó driverek az IEC 61347 szerint tanúsítottak, akár 92 %-os hatásfokot érnek el, a villogási értéket 5 % alatt tartják, és beépített túlfeszültség-védelmet (jellemzően 4 kV) tartalmaznak. A névtelen tápegységek ezeket a követelményeket gyakran nem teljesítik megbízhatóan, ami az eszköz korai meghibásodásához, villogáshoz és a legrosszabb esetben tüzveszélyhez vezethet.

Használhatok IP65 LED Csarnokvilágítást külső területeken?

Az IP65 az IEC 60529 szabvány szerint teljes pormentesítést és vízsugár elleni védelmet nyújt bármilyen irányból – elegendő fedett külső területekhez és rakodórampahoz. Teljes mértékben nem védett külső területekhez közvetlen esőzésekkel vagy nagysebességű tisztítással javasolt az IP66 lámpatesteket alkalmazni. A védelmi osztályokról részletesebb információkat az IP-védelmi osztályokkal foglalkozó útmutatónkban találhat.

Mit tartalmaz az 5 éves garancia és mit nem?

A garancia a lámpatest és a Philips driver anyaghiányosságait és gyártási hibáit fedi le normális üzemi körülmények között. A garancia nem terjed ki a nem megfelelő szerelés okozta mechanikai sérülésekre, a műszaki adatok szerinti üzemeltetésre (pl. túl magas környezeti hőmérséklet), nem telepített védelemből eredő túlfeszültség-sérülésekre, illetve a jogosulatlan beavatkozások okozta sérülésekre.

Hány Csarnokvilágítás szükséges az én csarnokhoz?

Ökölszabályként: Lámpatestek száma = (Cél-lux × Csarnok terület m²-ben) ÷ (Fényáram lámpatestenként lm-ben × Karbantartási tényező). A normakonforme tervezéshez egyenletes megvilágítás ellenőrzésével és lux hamis szín ábrázolással javasoljuk a Clightstore ingyenes DIALux fényvizsgálatát – egyszerűen nyújtson be projektajánlatot.
