Szimmetrikus vagy aszimmetrikus LED fényeloszlás: útmutató
Mikor kell szimmetrikus és mikor aszimmetrikus fényeloszlás? Ez az útmutató elmagyarázza a különbségeket és a szabványokat, és egyértelmű segítséget ad tervezőknek és beszerzőknek.
A szimmetrikus fényeloszlás minden irányba egyenletesen sugároz – ideális, ha a lámpatest ipari csarnokokban és raktárakban a mennyezet közepére kerül. Az aszimmetrikus fényeloszlás célzottan egy irányba irányítja a fényt, és falra szerelésnél, oszloplámpáknál, homlokzatoknál és sportpályáknál elengedhetetlen. A helyes választás csökkenti az energiafogyasztást, megfelel a szabványkövetelményeknek és megakadályozza a káprázást.
- A szimmetrikus fényeloszlás a mennyezet közepére szerelt lámpatestekhez ideális csarnokokban, raktárakban és irodákban (MSZ EN 12464-1).
- Az aszimmetrikus fényeloszlás a szabványos megoldás oszloplámpákhoz, fali reflektorokhoz, sportpályákhoz és közvilágításhoz (MSZ EN 12193, MSZ EN 13201).
- A fényerősség-eloszlási görbe azonnal megmutatja, hogy a lámpatest szimmetrikusan vagy aszimmetrikusan sugároz-e.
- Az aszimmetrikus lámpatestek elkerülik a szórt fényt a felesleges irányokba, így mérhetően javítják az energiahatékonyságot.
- A szerelési hely, a szükséges megvilágítás és a szabványkövetelmények együttesen határozzák meg, melyik eloszlás a helyes.
Mit jelent a fényeloszlás a LED lámpatesteknél?
A fényeloszlás azt írja le, hogyan osztja el a lámpatest a fényerősségét a térben. Ez nem azonos a sugárzási szöggel: a sugárzási szög azt mutatja meg, milyen széles vagy keskeny a fénykúp. A fényeloszlás ezen felül azt is megmutatja, hogy a fény minden irányba egyforma erősen terjed-e, vagy szándékosan egy irányba irányul.
Az eloszlás a fényerősség-eloszlási görbén látható, amelyet polárdiagramnak is neveznek. Minden szakmai adatlap része, és minden DIALux számítás alapja. Aki tudja olvasni ezt a görbét, megalapozott döntéseket hoz – meglepetések nélkül az építkezésen.
Hogyan kell olvasni a fényerősség-eloszlási görbét?
A görbe a fényerősséget (kandelában, cd) polárdiagramon ábrázolja, a lámpatest a középpontban van. A szimmetrikus lámpatestek több metszetsíkban is szinte azonos görbét mutatnak – a görbe a középtengelyre tükrös. Az aszimmetrikus lámpatesteknél legalább egy síkban a görbe egyértelműen eltér: a fény erősebben irányul az egyik oldalra, az ellenkező oldal pedig kevés vagy semmi fényt nem kap.
Tervezéshez mindig kérje el a gyártótól a fotometriai fájlt (IES vagy LDT), és importálja a DIALuxba. A Clightstore ezeket a fájlokat minden termékhez ingyenesen biztosítja.
Szimmetrikus fényeloszlás: jellemzők és alkalmazás
Szimmetrikus eloszlásnál a fényerősség forgásszimmetrikus, vagy legalább a két fő síkban azonos. A fény kúp alakban, egyenletesen terjed lefelé és oldalra. A tipikus sugárzási szögek 60° és 120° között vannak.
Ez az első választás, ha a lámpatest központosan a megvilágítandó felület fölé kerül. Nagy egyenletességet (U₀) biztosít bonyolult beállítás nélkül. Magasraktárakban, gyártócsarnokokban és szerelőterületeken a szimmetrikusan sugárzó LED csarnokvilágító lámpatestek jelentik a szabványos megoldást.
A szimmetrikus eloszlás tipikus alkalmazásai
- Raktárak és logisztikai központok (mennyezet közepére szerelve)
- Gyártó- és szerelőcsarnokok
- Irodák és igazgatási épületek (LED panelek)
- Mélygarázsok mennyezeti szereléssel
- Szupermarketek és eladóterek
Aszimmetrikus fényeloszlás: jellemzők és alkalmazás
Az aszimmetrikus eloszlást különleges formájú reflektorok, prizmák vagy szabadformájú lencsék hozzák létre, amelyek a fényt célzottan egy irányba vezetik. A görbe egy síkban sokkal messzebbre nyúlik, mint az ellenkező irányban. A hátra irányuló szórt fény minimális.
Akkor szükséges, ha a lámpatestet nem lehet központosan a használati terület fölé szerelni, vagy ha a szemből jövő forgalmat, a nézőket vagy a szomszédokat nem szabad elvakítani. Sportpályák oszloplámpáinál, közvilágításnál és homlokzati reflektoroknál az aszimmetrikus sugárzás műszakilag elengedhetetlen.
Az aszimmetrikus eloszlás tipikus alkalmazásai

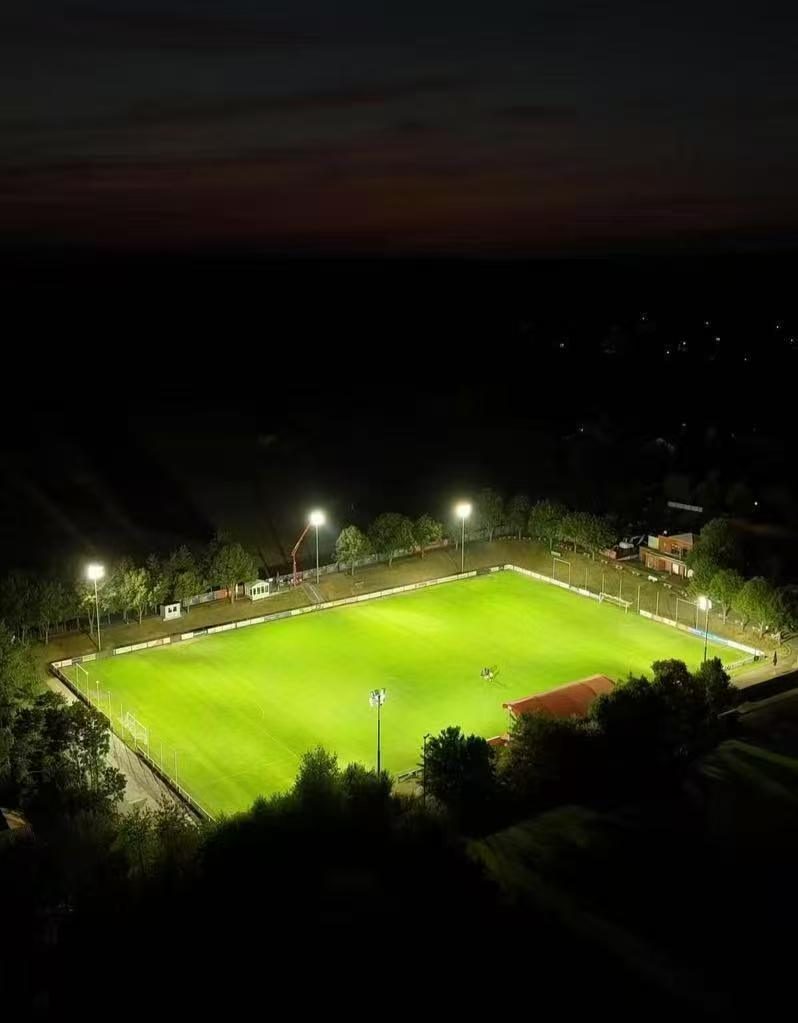

- Sportpályák és stadionok (oszlopok a pálya szélén)
- Közvilágítás és útvilágítás
- Homlokzat- és épületvilágítás
- Üzemi területek és külső parkolók
- Falra szerelt reflektorok csarnokokban (oldalfalak)
Összehasonlító táblázat: szimmetrikus vagy aszimmetrikus
| Jellemző | Szimmetrikus eloszlás | Aszimmetrikus eloszlás |
|---|---|---|
| A görbe alakja | Minden síkban azonos | Síktól függően erősen eltérő |
| Tipikus szerelési hely | Mennyezet közepe a munkafelület felett | Fal, oszlop, oldalra eltolva |
| Beállítás szükséges | Nem | Igen, pontos beállítás |
| Szórt fény | Egyenletesen minden irányba | Minimális az ellenkező irányban |
| Káprázási kockázat | Az árnyékolási szögtől függ | Alacsony helyes beállításnál |
| Energiahatékonyság | Jó központi szerelésnél | Jobb oldalsó szerelésnél |
| Tipikus termékek | Csarnokvilágítók, LED panelek, mélysugárzók | Reflektorok, oszloplámpák, utcai lámpák |
| Vonatkozó szabványok | MSZ EN 12464-1 | MSZ EN 12193, MSZ EN 13201 |
Döntési segítség: melyik eloszlás melyik helyzetben?
A legfontosabb kiindulópont a szerelési hely. Ha a lámpatest a mennyezet közepén, a munkafelület felett van, a szimmetrikus eloszlás szinte mindig helyes. Ha oldalra van eltolva, falon vagy oszlopon van, aszimmetrikus sugárzásra van szükség – különben a fényaram nagy része elvész a felesleges irányokban.
| Alkalmazás | Szerelési hely | Ajánlott eloszlás | Irányadó érték (fenntartott megvilágítás Em) | Szabvány |
|---|---|---|---|---|
| Raktár | Mennyezet közepe | Szimmetrikus (60°–90°) | ≥ 200 lx, U₀ ≥ 0,6 | MSZ EN 12464-1 |
| Gyártócsarnok | Mennyezet közepe | Szimmetrikus (90°–120°) | 300–500 lx, U₀ ≥ 0,6 | MSZ EN 12464-1 |
| Iroda / munkahely | Mennyezet, álmennyezet | Szimmetrikus, UGR ≤ 19 | ≥ 500 lx, U₀ ≥ 0,6 | MSZ EN 12464-1 |
| Sportpálya (labdarúgás) | Oszlop a pálya szélén | Aszimmetrikus | 200–750 lx (osztálytól függően) | MSZ EN 12193 |
| Út / gyalogosút | Oszlop az út szélén | Aszimmetrikus | M/C/P osztály | MSZ EN 13201 |
| Homlokzat / külső terület | Fal vagy oszlop | Aszimmetrikus | ≥ 20–50 lx (irányadó) | MSZ EN 12464-2 |
| Mélygarázs (mennyezet) | Mennyezet közepe | Szimmetrikus (120°) | ≥ 75 lx | MSZ EN 12464-1 |
Az összes munkaterület részletes irányadó értékeit a Hány lux kell? című útmutatónkban találja. Sportlétesítményekhez ajánljuk a Sportpályák világítása: szabványok és tervezés című cikket is.
A szabványok áttekintése: mit írnak elő a követelmények?
Magyarországon az európai világítási szabványok MSZ EN jelöléssel, azonos tartalommal érvényesek. A munkahelyek világítására vonatkozó követelményeket a munkahelyek munkavédelmi követelményeinek minimális szintjéről szóló 3/2002. (II. 8.) SzCsM–EüM rendelet határozza meg.
MSZ EN 12464-1 – beltéri munkahelyek
A szabvány a beltéri munkahelyek világításának minőségi és mennyiségi követelményeit rögzíti. A minimális fenntartott megvilágítás mellett (például irodai munkához Em = 500 lx) a feladatterületen U₀ ≥ 0,6 egyenletesség szükséges. A fényeloszlás szempontjából fontos, hogy a minimális árnyékolási szög 15°, ha a fénysűrűség 20 000–50 000 cd/m², és legalább 20°, ha 50 000–500 000 cd/m². A széles sugárzási szögű szimmetrikus csarnokvilágítók helyes szerelési magasságban ezeket a követelményeket általában gond nélkül teljesítik.
MSZ EN 12193 – sportlétesítmények világítása
A szabvány a sportág és a versenyszint szerint határozza meg a világítási osztályokat. Mivel az oszlopok mindig a pálya szélén állnak, itt az aszimmetrikus eloszlás műszakilag elengedhetetlen. Csak így jut a fény a pályára anélkül, hogy elvakítaná a játékosokat és a nézőket. Bővebben a Hány lux kell egy labdarúgópályára? című útmutatónkban. A megfelelő termékeket a labdarúgópálya-világítás kategóriában találja.
MSZ EN 13201 – közvilágítás
Utakhoz és gyalogos utakhoz a szabvány világítási osztályokat (M, C, P) határoz meg. Itt az aszimmetrikus sugárzás a szabványos megoldás, hogy a szemből érkezőket ne vakítsa el, és a fényaram az úttestre koncentrálódjon. LED utcai lámpáink ennek a követelménynek megfelelően készültek.
Energiahatékonyság: miért hatékonyabbak az aszimmetrikus lámpatestek oldalsó szerelésnél?
A falra szerelt szimmetrikus lámpatest a fényaram nagy részét visszafelé, a falra vagy felfelé sugározza – mindkét esetben veszteségként. Az aszimmetrikus lámpatest ugyanezt a fényaramot célzottan a használati felületre irányítja. Az eredmény: több lux wattonként a munkafelületen, nagyobb energiafogyasztás nélkül.
A nyereség mérhető. Falra szerelt szimmetrikus lámpatestnél a szereléstől függően a fényaram akár 20–30 %-a is kihasználatlan felületekre juthat. Az azonos teljesítményű aszimmetrikus változat ezért nagyobb megvilágítást ad a célfelületen. Hogy ez hogyan hat a megtérülési időre, azt a LED megtérülési idő számítása című útmutatónk mutatja be.
UGR és káprázás: mi a fényeloszlás szerepe?
Az UGR-érték (Unified Glare Rating) a munkahelyeken érzékelt káprázást írja le, és közvetlenül összefügg a fényeloszlással: a látási irányban nagy fénysűrűségű lámpatestek magas UGR-értéket okoznak. A széles szögű, kis árnyékolási szögű szimmetrikus lámpatestek irodákban problémásak lehetnek (UGR > 19). A fényt lefelé vagy oldalra irányító lámpatestek csökkentik a fénysűrűséget a látási irányban, és ezáltal az UGR-értéket is.
Képernyős munkahelyekre az MSZ EN 12464-1 az UGR ≤ 19 határértéket írja elő. Bővebben az UGR-érték: a káprázás korlátozása a gyakorlatban című útmutatónkban.
Szimmetrikus fényeloszlású LED csarnokvilágítók
A mennyezet közepére szerelt lámpatestekkel működő raktárakba, gyártócsarnokokba és logisztikai központokba ezeket a bevált, szimmetrikusan sugárzó, nagy fényhasznosítású LED csarnokvilágítókat ajánljuk, akár 5 év garanciával:
Aszimmetrikus fényeloszlású LED reflektorok
Külső területekhez, sportpályákhoz, homlokzatokhoz és oszlopra szereléshez aszimmetrikusan sugárzó, IP66 védettségű LED reflektoraink a megfelelő megoldás, akár 5 év garanciával:
A szerelésről és a villamos bekötésről
A LED lámpatestek felszerelését és 230 V-os vagy 400 V-os hálózatra kötését csak villamos szakképesítéssel rendelkező szakember végezheti, az MSZ HD 60364 szabványsorozat szerint. Ez az útmutató a világítástervezést segíti, és nem helyettesíti a szakszerű villamos szerelést.
Gyakran ismételt kérdések
Mi a különbség a sugárzási szög és a fényeloszlás között?
A sugárzási szög azt mutatja meg, milyen széles a lámpatest fénykúpja – azt a szöget mérik, amelyen belül a fényerősség legalább a maximális érték 50 %-a. A fényeloszlás ezen felül megmutatja, hogy a sugárzás minden irányba egyforma erős (szimmetrikus), vagy szándékosan egy irányba irányul (aszimmetrikus). Egy lámpatestnek lehet széles sugárzási szöge és mégis aszimmetrikus eloszlása.
Mikor érdemes aszimmetrikus fényeloszlást választani?
Mindig, ha a lámpatest nem szerelhető központosan a használati terület fölé: sportpályák és utak oszlopain, homlokzatok és üzemi területek fali reflektorainál, valamint külső parkolókban. Csökkenti a felesleges irányokba jutó szórt fényt, valamint a szomszédok, járművezetők és sportolók elvakítását.
Honnan látszik a görbén, hogy a lámpatest aszimmetrikus?
A szimmetrikus lámpatest minden metszetsíkban szinte azonos, tükrös görbét mutat. Az aszimmetrikus lámpatestnél legalább egy síkban a görbe egyértelműen eltér, és az egyik oldalra messzebbre nyúlik. Mindig kérje el az IES vagy LDT fájlt, és importálja a DIALuxba a valós eloszlás szimulálásához.
Milyen fényeloszlás kell egy raktárba?
A mennyezet közepére szerelt lámpatestekkel működő raktárban a szimmetrikus eloszlás a helyes választás. A 60°–90°-os szög magas csarnokokhoz (8 m felett), a 90°–120°-os alacsonyabbakhoz ideális. Az MSZ EN 12464-1 legalább 200 lx fenntartott megvilágítást (Em) és U₀ ≥ 0,6 egyenletességet ír elő. Bővebben a Raktárcsarnok-világítás LED-del című útmutatóban.
Melyik szabvány vonatkozik a sportvilágításra, és milyen eloszlás szükséges?
A sportlétesítmények világítását az MSZ EN 12193 szabályozza. Mivel az oszlopok mindig a pálya szélén állnak, az aszimmetrikus eloszlás műszakilag elengedhetetlen. A szabvány osztályokat határoz meg, saját megvilágítási és egyenletességi értékekkel sportág és versenyszint szerint; a labdarúgásnak, a tenisznek, a kosárlabdának és a padelnek külön követelményei vannak.
Befolyásolja a fényeloszlás az UGR-értéket?
Igen, közvetlenül. A látási irányban nagy fénysűrűségű lámpatestek magas UGR-értéket okoznak. A fényt lefelé vagy oldalra irányító lámpatestek csökkentik a fénysűrűséget a látási irányban, így az UGR-t is. Képernyős munkához az MSZ EN 12464-1 az UGR ≤ 19 határt írja elő; a széles szögű szimmetrikus lámpatestek megfelelő árnyékolás nélkül túlléphetik.
Használható aszimmetrikus lámpatest csarnokban?
Igen, de csak oldalsó vagy falra szerelésnél. Ha a polcsorok közötti utakat oldalról vagy a csarnok falát szeretné megvilágítani, az aszimmetrikus sugárzás hatékonyabb. A mennyezet közepére, a munkafelület fölé szerelve általában a szimmetrikus eloszlás a jobb választás.
Készít a Clightstore világítási számítást DIALuxszal?
Igen. A Clightstore vállalati projektekhez ingyenesen készít DIALux számítást. A helyiség méretei, a szerelési magasság, a szükséges megvilágítás és a szabványkövetelmények alapján szakszerű szimulációt készítünk fotometriai elemzéssel és termékjavaslattal. Kérje az űrlapon keresztül.
