Painel LED 60×60 ou 62×62? Medidas, tipos de teto e montagem explicados
Que painel LED encaixa no seu teto: a diferença entre 60×60 e 62×62, como medir o teto falso, outras medidas como 30×120 e 30×30, montagem embutida, saliente ou suspensa, quantos painéis são necessários e que opções e...
Um painel LED 2,5 cm mais pequeno deixa uma fresta no teto; um painel 2,5 cm maior simplesmente não cabe. É o erro mais comum ao encomendar painéis, porque na Europa coexistem dois sistemas de estrutura: 600 mm e 625 mm. Este guia explica como saber que teto tem, que medidas de painel existem, como montar painéis em tetos falsos modulares, pladur e betão, e quantos painéis uma divisão precisa.
- O 60×60 (cerca de 595×595 mm) encaixa numa estrutura de 600 mm; o 62×62 (cerca de 620×620 mm) encaixa numa estrutura de 625 mm. Não são intermutáveis.
- Meça a distância entre os eixos de dois perfis paralelos, ou meça uma placa de teto existente: cerca de 595 mm significa 60×60, cerca de 620 mm significa 62×62.
- As outras medidas seguem a mesma lógica: 30×120 para estruturas de 300×1200, 30×30 e 60×30 para módulos mais pequenos.
- Sem teto falso, utilize uma moldura de montagem saliente ou um kit de suspensão.
- Como orientação, um escritório a 500 lux precisa de cerca de um painel de 4.000 lm por cada 5 m²; confirme com um cálculo lumínico.
60×60 ou 62×62: qual é a diferença?
Os tetos falsos modulares são formados por perfis em T que criam uma grelha. A distância entre os eixos dos perfis é o módulo. Na Europa são comuns dois módulos:
| Módulo | Medida do painel | Dimensões reais | Onde se encontra |
|---|---|---|---|
| 600 × 600 mm | 60×60 | cerca de 595 × 595 mm | A maioria das construções novas e renovações, Reino Unido, França e sul da Europa |

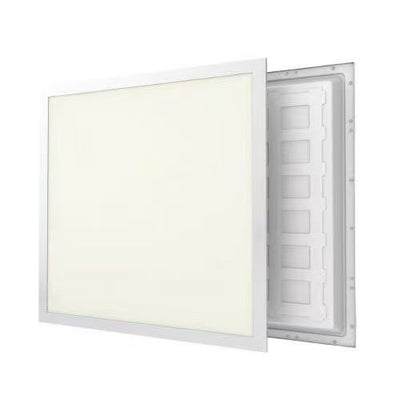

| 625 × 625 mm | 62×62 | cerca de 620 × 620 mm | Muitos tetos de escritórios mais antigos na Alemanha, Países Baixos e Bélgica |
| 300 × 1200 mm | 30×120 | cerca de 295 × 1195 mm | Corredores e escritórios com módulos longos e estreitos |
| 600 × 1200 mm | 60×120 | cerca de 595 × 1195 mm | Grandes espaços, lojas, escritórios em open space |
O painel é ligeiramente mais pequeno do que o módulo para assentar nas abas dos perfis. Um painel 60×60 numa estrutura de 625 mm deixa uma fresta de cerca de 2,5 cm de cada lado; um painel 62×62 não cabe numa estrutura de 600 mm. Os perfis têm normalmente 15 mm ou 24 mm de largura; os painéis assentam em ambos.
Como medir o seu teto
- Meça uma placa de teto existente. Levante uma placa e meça-a. Cerca de 595 mm significa estrutura de 600 e painel 60×60; cerca de 620 mm significa estrutura de 625 e painel 62×62.
- Ou meça de eixo a eixo. Meça do centro de um perfil em T ao centro do perfil paralelo seguinte: 600 mm ou 625 mm.
- Observe as luminárias antigas. As luminárias de encastrar com lâmpadas fluorescentes 4×18W existiam nas duas medidas. As suas dimensões indicam o painel de que precisa.
- Verifique o espaço acima do teto. Os painéis têm apenas alguns centímetros de espessura, mas é preciso espaço por cima para o driver e o cabo.
Embutido, saliente ou suspenso
| Montagem | Quando | O que precisa |
|---|---|---|
| Embutido em teto falso modular | Teto falso com perfis em T | Painel na medida certa, assente nos perfis em vez de uma placa |
| Embutido em pladur | Teto contínuo em placas de gesso cartonado | Recorte no teto e moldura de encastrar com molas |

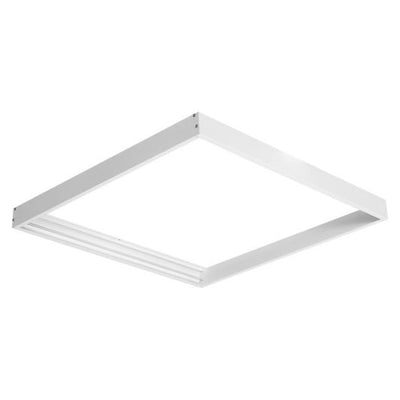

| Saliente | Tetos de betão, estuque ou madeira | Moldura saliente da mesma medida, aparafusada ao teto |
| Suspenso | Tetos altos, interiores industriais ou de design | Kit de suspensão com cabos, regulável em altura |
Um painel com driver pesa mais do que uma placa de teto. Muitas regras de instalação exigem que as luminárias mais pesadas sejam fixadas independentemente da estrutura, por exemplo com cabos de segurança à laje. Verifique os requisitos aplicáveis ao seu projeto. A ligação elétrica deve ser feita por um eletricista qualificado; consulte ligar uma luminária LED.
Outras medidas de painel
- 30×120: comprido e estreito, para corredores e escritórios com módulos de 300×1200. Dá um aspeto linear.

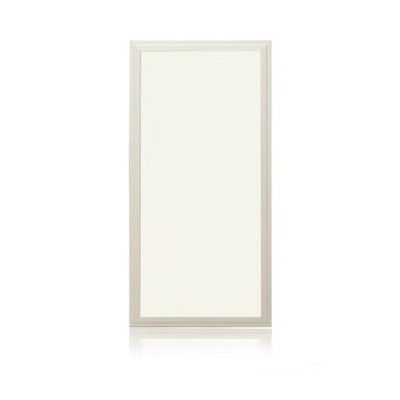

- 60×30: meio 60×60, para divisões pequenas ou como placa parcial.
- 30×30: para casas de banho, arrumos e espaços pequenos.
- Painéis redondos: embutidos em pladur como alternativa aos downlights.
Quantos painéis precisa uma divisão?
A iluminância necessária depende da utilização: cerca de 500 lux para escritórios e salas de aula, 300 lux para corredores com atividade, 100–200 lux para arrumos. Uma estimativa rápida:
Número de painéis ≈ área × lux necessários ÷ (lúmenes por painel × 0,6)
O fator 0,6 tem em conta as perdas nas paredes, no teto e por envelhecimento. Para um escritório de 30 m² a 500 lux com painéis de 4.000 lm: 30 × 500 ÷ (4.000 × 0,6) ≈ 6 painéis. Distribua-os uniformemente e confirme a disposição com um cálculo lumínico que verifique também o encandeamento e a uniformidade. Mais sobre níveis de iluminação e encandeamento em iluminação de escritórios e índice UGR explicado.
Que painel escolher?
| Escolha | A que prestar atenção |
|---|---|
| Backlit ou edge-lit | O backlit é mais eficiente e não amarelece; o edge-lit é mais fino. Consulte backlit ou edge-lit. |
| Eficiência | De 110 lm/W nos painéis básicos a 200 lm/W nas versões premium, que consomem quase metade para a mesma luz |
| Encandeamento | UGR<19 para escritórios, salas de aula e trabalho com ecrãs |
| Temperatura de cor | 3000K para um ambiente acolhedor, 4000K para escritórios, 5000–6000K para oficinas e consultórios; com painéis CCT comutáveis escolhe-se em obra. Consulte temperatura de cor. |
| Driver | Drivers de baixa cintilação para trabalho com ecrãs e videochamadas; consulte driver LED explicado |
| Opções | Sensor de movimento para corredores e casas de banho (consulte PIR ou HF), drivers reguláveis, molduras pretas |
Painéis LED Clightstore – 60×60, 62×62 e 60×30, até 200 lm/W, versões UGR<19, molduras salientes, garantia de 5 anos:
Erros comuns
- Encomendar 60×60 para uma estrutura de 625, ou o contrário. Meça sempre primeiro.
- Esquecer a moldura saliente em tetos de betão ou estuque.
- Escolher painéis sem UGR<19 para escritórios e salas de aula com trabalho com ecrãs.
- Assentar painéis pesados soltos na estrutura sem verificar se é obrigatória uma suspensão separada.
- Misturar temperaturas de cor na mesma divisão ao substituir os painéis um a um.
Perguntas frequentes
Qual é a diferença entre um painel LED 60×60 e um 62×62?
Um painel 60×60 mede cerca de 595×595 mm e encaixa numa estrutura de 600 mm. Um painel 62×62 mede cerca de 620×620 mm e encaixa numa estrutura de 625 mm. O fluxo luminoso é semelhante; só a medida muda, e não são intermutáveis.
Como sei se o meu teto precisa de 60×60 ou 62×62?
Meça uma placa existente ou a distância entre os eixos de dois perfis paralelos. Cerca de 595 mm ou 600 mm de eixo a eixo significa 60×60; cerca de 620 mm ou 625 mm significa 62×62.
Posso instalar um painel LED sem teto falso?
Sim. Em tetos de betão, estuque ou madeira, utilize uma moldura saliente da mesma medida. Em divisões altas, um kit de suspensão permite pendurar o painel à altura desejada. Em pladur também é possível um recorte com moldura de encastrar.
Quantos painéis LED preciso para um escritório?
Como orientação, cerca de um painel de 4.000 lm por cada 5 m² para 500 lux. O número exato depende da altura do teto, da forma da divisão e das cores das superfícies; um cálculo lumínico dá a certeza. Fazemo-lo gratuitamente.
Um painel LED substitui uma luminária fluorescente 4×18W?
Sim. Um painel de 36–40W, ou um painel de alta eficiência de 18–25W com 200 lm/W, dá pelo menos tanta luz como uma luminária 4×18W com um consumo muito menor. Consulte substituir lâmpadas fluorescentes por LED para alternativas.
Os painéis LED são adequados para divisões húmidas?
Os painéis standard são IP20 a IP40 e destinam-se a locais secos. Para casas de banho, cozinhas e zonas húmidas, escolha painéis com um grau IP mais elevado na face frontal, ou luminárias estanques. Consulte luminárias LED estanques.
Envie-nos o tipo de teto, o módulo da estrutura ou uma foto de uma placa existente, e as dimensões da divisão. Aconselhamos sobre o painel e a montagem adequados e elaboramos gratuitamente um estudo lumínico DIALux. Entrega em toda a UE em 2–5 dias úteis, até 5 anos de garantia.
Pedir aconselhamento e orçamento
