Projeto: Gardendesign Bart Peters – campânulas LED e projetores LED
Novo pavilhão de 800 m² em Dilsen-Stokkem iluminado desde o primeiro dia com 20 campânulas LED de 150W e 4 projetores LED de 50W: 300 lux, menos 63% de potência e 2673 € poupados por ano.
No seu novo pavilhão de 800 m² em Dilsen-Stokkem (Bélgica), a empresa de projeto e construção de jardins Gardendesign Bart Peters apostou no LED desde o primeiro dia: 20 campânulas LED de 150W no interior e 4 projetores LED de 50W na fachada. O pavilhão tem 300 lux no pavimento com menos 63% de potência do que uma instalação comparável de iodetos metálicos.
- Construção nova: pavilhão de 800 m² iluminado desde o início com 20 campânulas LED de 150W a 7 m e 4 projetores LED de 50W na fachada.
- 300 lux medidos no pavimento, planeados previamente num estudo luminotécnico DIALux.
- 3200W de potência instalada em vez de 8600W numa instalação comparável de iodetos metálicos: menos 63% de potência.
- Menos 2673 € em eletricidade e menos 1,2 toneladas de CO2 por ano do que a alternativa convencional.
- Investimento em luminárias de 1662 €, metade coberto por subsídio: retorno em menos de quatro meses.
Dados do projeto
| Cliente | Gardendesign Bart Peters, projeto e construção de jardins |
| Localização | Dilsen-Stokkem, Bélgica |
| Edifício | Novo pavilhão de armazenagem, aprox. 800 m² |
| Conclusão | 2020 |
| Iluminação interior | 20 × campânula LED 150W |
| Iluminação exterior | 4 × projetor LED 50W, 3000K |
| Montagem | 7 m, suspensas por correntes |
| Controlo | Regulável |
| Iluminância | 300 lux |
| Planeamento | Estudo luminotécnico DIALux |
A situação inicial
A Gardendesign Bart Peters construiu um pavilhão totalmente novo com cerca de 800 m² e um pé-direito livre de mais de 7 m. Não havia iluminação existente para substituir, pelo que a questão não era o que trocar, mas sim como iluminar bem o pavilhão desde o início.
Requisitos do pavilhão
O pavilhão precisava de luz clara e uniforme para trabalhar e carregar no interior, com cerca de 300 lux no pavimento. No exterior, a fachada e o pátio precisavam de luz nos meses mais escuros, quando o trabalho começa cedo e acaba tarde.
Porquê não iluminação convencional
Uma instalação convencional num pavilhão destes usaria normalmente luminárias de iodetos metálicos de 400W e projetores de iodetos metálicos de 150W. Isso significa mais potência, tempo de aquecimento a cada ligação e substituição regular de lâmpadas. Escolher LED numa construção nova evita tudo isto desde o primeiro dia, e a instalação não tem de ser refeita alguns anos depois.
A solução
Primeiro o estudo luminotécnico
Antes da encomenda, fizemos um estudo luminotécnico DIALux com base na planta e numa altura de montagem de 7 m. Mostrou que 20 campânulas numa grelha regular dariam cerca de 300 lux em todo o pavimento.

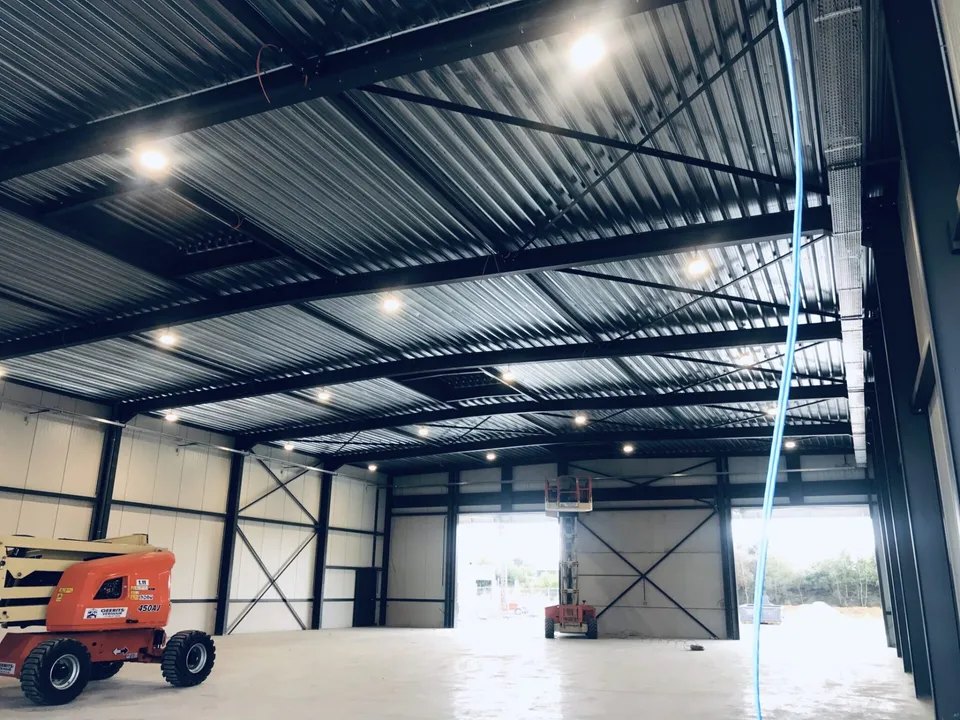

No interior: 20 campânulas LED de 150W
No interior, 20 campânulas LED estão suspensas por correntes a 7 m. A luminária pode ser configurada para 90W, 120W ou 150W; aqui funciona a 150W. Com 210 lm/W, cada luminária produz cerca de 31 500 lúmenes, e o ângulo de feixe de 90° concentra a luz no pavimento a esta altura. As campânulas são reguláveis, pelo que o nível de luz pode ser reduzido quando é precisa menos luz. Saiba mais sobre a escolha da potência e do ângulo de feixe no nosso guia de campânulas LED.

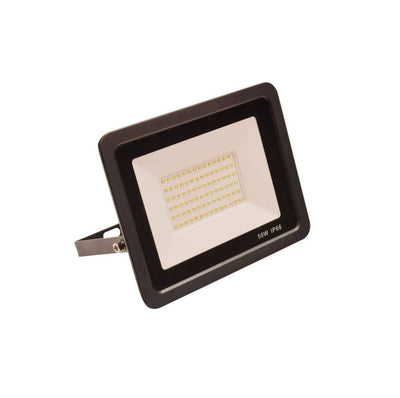

Na fachada: 4 projetores LED de 50W
Ao longo da fachada, 4 projetores LED de 50W em branco quente 3000K iluminam o pátio e a entrada. O IP66 protege-os da chuva e do pó, e o ângulo de feixe de 120° espalha a luz amplamente ao longo da parede. Cada projetor de 50W substitui um projetor de iodetos metálicos de 150W.
Luminárias LED utilizadas neste projeto
Poupança de energia em números
Como se trata de uma construção nova, não havia instalação antiga. Os números abaixo comparam a instalação LED com a instalação convencional de iodetos metálicos de que o pavilhão precisaria.
| Convencional | LED | Diferença | |
|---|---|---|---|
| Interior | 20 × 400W iodetos metálicos | 20 × 150W campânula LED | −5000W |
| Fachada | 4 × 150W iodetos metálicos | 4 × 50W projetor LED | −400W |
| Potência instalada | 8600W | 3200W | −63% |
| Potência por m² | 10,8W/m² | 4,0W/m² | −6,8W/m² |
| Consumo anual | 12 900 kWh | 4800 kWh | −8100 kWh |
| Custo anual de eletricidade | 4257 € | 1584 € | −2673 € |
| CO2 por ano | 1,9 t | 0,7 t | −1,2 t |
Como calculámos
- Convencional: 20 × 400W + 4 × 150W = 8600W × 1500 h = 12 900 kWh por ano.
- LED: 20 × 150W + 4 × 50W = 3200W × 1500 h = 4800 kWh por ano.
- Custo: 8100 kWh × 0,33 €/kWh = 2673 € por ano.
- CO2: 8100 kWh × 0,15 kg/kWh = 1,2 t por ano.
As perdas nos balastros das lâmpadas de iodetos metálicos não foram contabilizadas, pelo que a diferença real é ainda maior.
Investimento e retorno
Aos preços atuais da loja online, as 24 luminárias LED custam 1662 € (20 campânulas e 4 projetores). Metade do investimento foi coberta por um subsídio à eficiência energética, restando 831 €. Com menos 2673 € por ano em eletricidade do que uma instalação convencional, este valor recupera-se em menos de quatro meses. A instalação não está incluída neste valor.
Calcule a poupança para o seu pavilhão
A calculadora abaixo está preenchida com os dados deste projeto. Altere os valores para ver quanto pouparia o LED no seu edifício, seja construção nova ou renovação.
Calculadora de poupança
Preenchida com os dados deste projeto. A potência é a média por luminária (aqui: 20 campânulas e 4 projetores).
O resultado
- 300 lux desde o primeiro dia: luz clara e uniforme em todos os 800 m², conforme o estudo luminotécnico.
- Menos 63% de potência: 3200W em vez de 8600W numa instalação convencional comparável.
- Luz total de imediato: sem tempo de aquecimento, no interior e no exterior, e sem cintilação.
- Pátio e fachada iluminados: projetores em branco quente para trabalhar com segurança no exterior nos meses escuros.
- Custos de funcionamento mais baixos: menos 2673 € em eletricidade todos os anos e menos 1,2 toneladas de CO2.
Perguntas frequentes
Como se calcula a poupança num edifício novo sem iluminação antiga?
Comparamos a instalação LED com a instalação convencional que o pavilhão teria recebido de outra forma: luminárias de iodetos metálicos de 400W no interior e projetores de iodetos metálicos de 150W no exterior. Na Gardendesign Bart Peters a diferença é de 5400W, ou seja, 8100 kWh e 2673 € por ano com 1500 horas de funcionamento e 0,33 €/kWh.
Quantas campânulas LED precisa um pavilhão de 800 m²?
Depende da altura de montagem, do nível de lux pretendido e do fluxo luminoso da luminária. Aqui, 20 campânulas de 150W com 210 lm/W, montadas a 7 m, dão cerca de 300 lux. Para o seu pavilhão, calculamos o número exato num estudo luminotécnico DIALux gratuito.
Que potência de campânula se adequa a uma altura de montagem de 7 m?
Para 7 m e cerca de 300 lux, são comuns campânulas de 120W a 150W com ângulo de 90°. A luminária usada aqui pode ser configurada para 90W, 120W ou 150W, pelo que a mesma luminária serve diferentes alturas e níveis de luz.
Porquê projetores em branco quente na fachada?
O branco quente de 3000K dá uma luz mais calma no exterior e incomoda menos os vizinhos e quem passa do que o branco frio. Para um pátio e uma fachada onde é preciso ver bem, mas não é necessária luz de campo desportivo, 50W em 3000K é uma boa escolha.
Podem fazer um estudo luminotécnico gratuito para o meu novo pavilhão?
Sim. Envie-nos a planta com a altura do teto. Fazemos um estudo luminotécnico DIALux gratuito, calculamos quantas luminárias precisa e enviamos um orçamento sem compromisso a preços de importação direta.
