Projeto: Detrez – Linhas de Luz com LED Tri-Proof Lights num Armazém
A Detrez em Stokkem substituiu 38 armaduras fluorescentes duplas por LED Tri-Proof Lights montadas em linhas de luz nas vigas do teto, sem calha trunking: 480 lux, 65 % menos potência e 2.003 € poupados por ano.

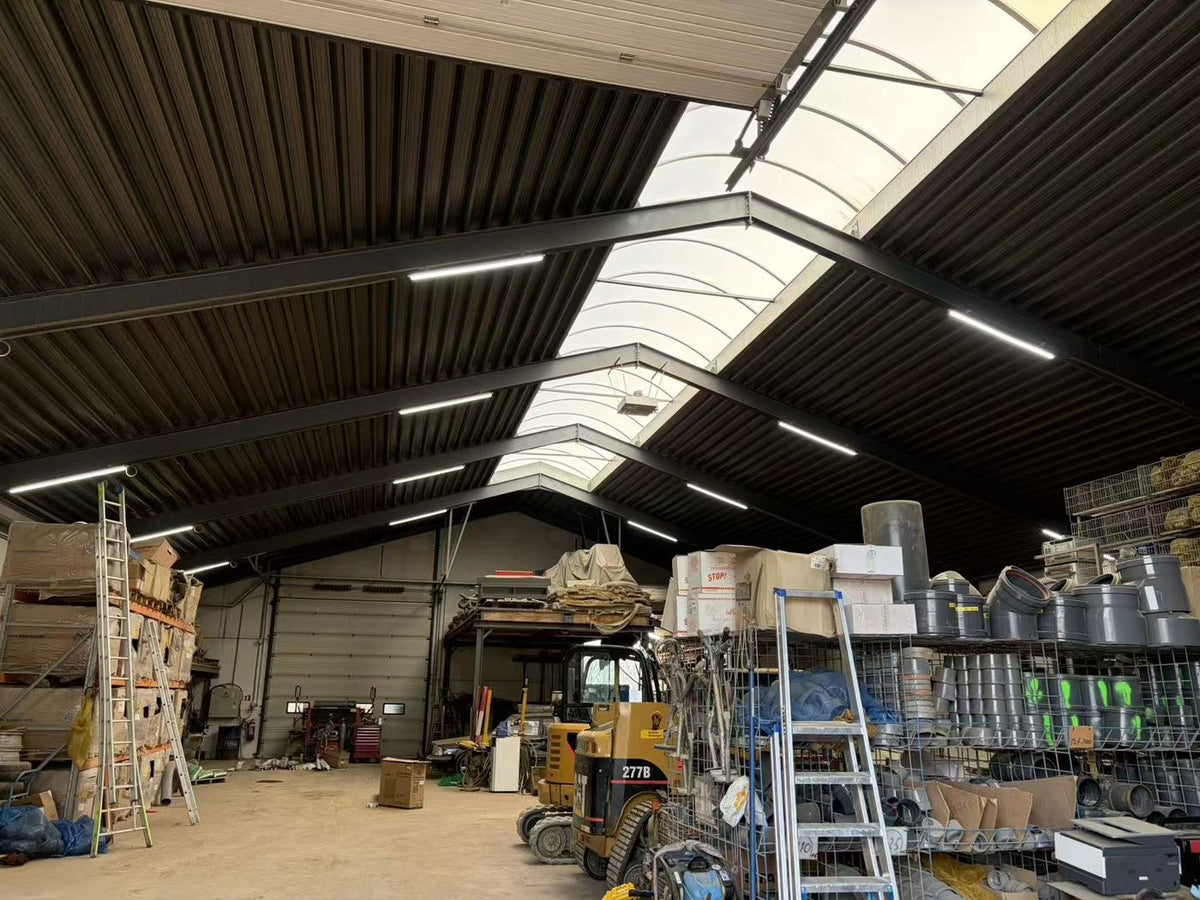

Na sua nave industrial de 900 m² com oficina em Stokkem (Bélgica), a Detrez substituiu 38 antigas armaduras duplas de tubo fluorescente por 38 LED Tri-Proof Lights, montadas em linhas ao longo das vigas de cobertura. O resultado assemelha-se a um sistema de calha linear, sem os custos de uma calha: o nível de iluminação subiu de 300 para 480 lux, enquanto a potência diminuiu 65 %.
- Reconversão de uma nave industrial de 900 m² com área de oficina e mezanino intermédio.
- 38 armaduras duplas de tubo fluorescente de 130W substituídas uma a uma por 38 LED Tri-Proof Lights de 150 cm com 45W.
- Luminárias montadas em linhas com suportes ao longo das vigas metálicas de cobertura a 6 m de altura: uma linha de luz sem sistema de calha linear.
- De 300 para 480 lux, planeado com um cálculo DIALux.
- 1.710W de potência instalada em vez de 4.940W: 65 % menos potência, 6.460 kWh e 2.003 € a menos em custos de energia por ano.
- Investimento nas luminárias de 1.628 €, coberto em metade por subsídio: amortizado em cerca de cinco meses.
Dados do projeto
| Cliente | Detrez |
| Localização | Stokkem, Bélgica |
| Edifício | Nave industrial com área de oficina e mezanino intermédio, aprox. 900 m² |
| Conclusão | 2026 |
| Iluminação anterior | 38 × armadura dupla de tubo fluorescente, 130W |
| Nova iluminação | 38 × LED Tri-Proof Light 150 cm, 45W, 4000K |
| Montagem | 6 m, suportes nas vigas de cobertura, em linhas contínuas |
| Controlo | Liga/desliga |
| Iluminância | 300 → 480 lux |
| Planeamento | Cálculo DIALux |
A situação inicial
A Detrez utiliza a sua nave em Stokkem para armazenamento de materiais, estacionamento de máquinas e como oficina, com um mezanino intermédio em aço para espaço de armazenamento adicional. A nave era iluminada por 38 armaduras duplas de tubo fluorescente com cerca de 130W cada, incluindo balastro.
Luz insuficiente e tubos a falhar
Com uma média de 300 lux e vários tubos queimados, a iluminação era demasiado fraca e irregular para localizar materiais e trabalhar nas bancadas. Sob o mezanino e entre as prateleiras altas surgiam frequentemente zonas escuras.
Consumo elevado para a luz fornecida
Em conjunto, as 38 luminárias consumiam 4.940W. Os tubos fluorescentes perdem ainda luminosidade com o envelhecimento e têm de ser substituídos regularmente a 6 m de altura, o que exige sempre uma plataforma elevatória.
A solução
Linhas de luz sem sistema de calha linear
Para longas filas de luz, um sistema de calha LED Linear Trunking com calha contínua é uma escolha comum. Numa nave deste tamanho, essa calha implica custos e trabalho adicionais. Aqui, o cálculo DIALux demonstrou que LED Tri-Proof Lights encadeáveis, montadas diretamente nas vigas metálicas de cobertura em linhas, produzem a mesma linha de luz uniforme. Os pontos de luz e as condutas existentes puderam ser reutilizados, com uma luminária LED em substituição de cada armadura fluorescente. Mais informações sobre quando cada sistema é mais adequado no nosso guia sobre linhas de luz LED e sistemas de calha linear.
38 LED Tri-Proof Lights de 150 cm
Cada LED Tri-Proof Light de 150 cm com 45W fornece 9.000 lúmens a 200 lm/W em branco neutro 4000K. As luminárias estão montadas com suportes nas vigas de cobertura a 6 m de altura. O amplo ângulo de feixe de 120° distribui a luz entre as prateleiras e sob o mezanino, e o invólucro em policarbonato com grau de proteção IP65 mantém o pó da oficina no exterior. Como as luminárias são encadeáveis, uma única alimentação serve uma linha inteira. Consulte o nosso guia de LED Tri-Proof Lights ou todas as LED Tri-Proof Lights de 150 cm.
Luminária LED utilizada neste projeto
Poupança Energética em Números
Cada armadura fluorescente foi substituída por uma LED Tri-Proof Light. A tabela compara a instalação antiga com a nova.
| Antes | LED | Diferença | |
|---|---|---|---|
| Luminárias | 38 × 130W fluorescente duplo | 38 × 45W LED Tri-Proof Light | −85W por luminária |
| Potência instalada | 4.940W | 1.710W | −65 % |
| Potência por m² | 5,5W/m² | 1,9W/m² | −3,6W/m² |
| Iluminância | 300 Lux | 480 Lux | +60 % |
| Consumo por ano | 9.880 kWh | 3.420 kWh | −6.460 kWh |
| Custo de energia por ano | 3.063 € | 1.060 € | −2.003 € |
| CO2 por ano | 1,5 t | 0,5 t | −1,0 t |
Como calculámos
- Antes: 38 × 130W = 4.940W × 2.000 h = 9.880 kWh por ano.
- LED: 38 × 45W = 1.710W × 2.000 h = 3.420 kWh por ano.
- Custos: 6.460 kWh × 0,31 €/kWh = 2.003 € por ano.
- CO2: 6.460 kWh × 0,15 kg/kWh = 1,0 t por ano.
A poupança é acompanhada por 60 % mais luz ao nível do pavimento. Fica também eliminada a necessidade de substituir tubos em altura.
Investimento e Amortização
Aos preços atuais da loja, as 38 LED Tri-Proof Lights custam 1.628 €. Metade do investimento foi coberta por um subsídio de reconversão, ficando 814 €. Com 2.003 € a menos em custos de energia por ano, este valor é recuperado em cerca de cinco meses. A montagem não está incluída neste valor e não foi necessário adquirir nenhuma calha de suporte.
Calcule a Poupança para a Sua Nave
A calculadora abaixo está pré-preenchida com os dados deste projeto. Altere os valores para ver o que as LED Tri-Proof Lights poupariam no seu próprio armazém ou oficina.
Calculadora de Poupança
Pré-preenchida com este projeto: 38 armaduras fluorescentes duplas de 130W substituídas por 38 LED Tri-Proof Lights de 45W.
O Resultado
- 60 % mais luz: 480 Lux em vez de 300 Lux, também sob o mezanino e entre as estantes.
- 65 % menos potência: 1.710W em vez de 4.940W para os mesmos 38 pontos de luz.
- Linhas de luz sem calha: filas de luz uniformes sem os custos de um sistema de calha linear.
- Sem mais substituição de tubos: sem tubos fluorescentes fundidos a 6 m de altura, e 5 anos de garantia nas novas luminárias.
- Menores custos operacionais: 2.003 € a menos em custos de energia e 1,0 tonelada a menos de CO2 por ano.
Perguntas Frequentes
Preciso de um sistema de calha para obter linhas de luz contínuas?
Nem sempre. Um sistema de calha com perfil de suporte é vantajoso para filas longas e ininterruptas ou quando as luminárias têm de ser reposicionadas com facilidade. Numa nave como esta, as LED Tri-Proof Lights encadeáveis, montadas em linha nas vigas do telhado, proporcionam uma linha de luz uniforme a um custo inferior, sem necessidade de adquirir e instalar uma calha.
Uma LED Tri-Proof Light pode substituir uma armadura de dois tubos fluorescentes?
Sim. Uma LED Tri-Proof Light de 45 W, 150 cm e 9 000 lúmens substitui uma armadura de dois tubos fluorescentes de 2 × 58 W, ou seja, cerca de 130 W incluindo o balastro. No caso da Detrez, isso representa 85 W a menos por armadura, com 60 % mais luz na nave.
As LED Tri-Proof Lights são adequadas para uma altura de montagem de 6 m?
Sim, para muitas naves até cerca de 6 a 7 m. Com 9 000 lúmens e um ângulo de feixe largo de 120° por armadura, as filas de LED Tri-Proof Lights proporcionam iluminação uniforme entre estantes e sob mezaninos intermédios. Para naves mais altas, os LED High Bays são geralmente a melhor opção.
Como são montadas as LED Tri-Proof Lights nas vigas de aço?
As armaduras são fixadas diretamente às vigas de aço do telhado com suportes de montagem. Desta forma, ficam alinhadas em linha reta, próximas dos pontos de luz existentes, sendo possível reutilizar a cablagem antiga.
Existe algum apoio financeiro para a substituição da iluminação fluorescente?
Depende do país e da região. Neste projeto, metade do investimento em armaduras foi coberta por um apoio para a reconversão. Informamos quais os programas aplicáveis à sua nave e fornecemos os dados técnicos necessários para a candidatura.
Elaboram um estudo de iluminação gratuito para a minha nave?
Sim. Envie-nos a planta com a altura do teto ou algumas fotografias da iluminação atual. Elaboramos um cálculo DIALux gratuito, determinamos o número de armaduras necessário e enviamos-lhe um orçamento sem compromisso a preços de importação direta.
