Projeto Eco-oh!: LED High Bays e LED Tri-Proof Lights
A Eco-oh! substituiu 120 lâmpadas de vapor de mercúrio 400W por 100 LED High Bays 200W e 20 LED Tri-Proof Lights: 56 % menos energia, 18.938 € poupados por ano e 400 em vez de 150 lux.
A empresa de reciclagem Eco-oh! substituiu, nas suas naves em Houthalen-Oost e Laakdal (Bélgica), 120 lâmpadas de vapor de mercúrio de 400W por 100 LED High Bays de 200W e 20 LED Tri-Proof Lights de 150 cm. Em cerca de 6.000 m², a iluminância ao nível do chão aumentou de 150 para 400 lux, enquanto a potência instalada para iluminação diminuiu 56%.
- 120 × 400W de vapor de mercúrio substituídas individualmente por 100 LED High Bays de 200W e 20 LED Tri-Proof Lights de 55W.
- Potência instalada reduzida de 48.000W para 21.100W: 56% menos energia para iluminação.
- Iluminância de 150 para 400 lux, mais de duas vezes e meia mais luz.
- 18.938 € menos em custos de eletricidade e 8,9 toneladas menos de CO2 por ano.
- Investimento nas luminárias de 8.354 €, coberto em metade por subsídio: amortizado em menos de três meses.
Dados do projeto
| Cliente | Eco-oh!, Reciclagem |
| Localizações | Houthalen-Oost e Laakdal, Bélgica |
| Edifícios | Naves industriais de produção e armazém, total de aprox. 6.000 m² |
| Conclusão | 2022 |
| Iluminação anterior | 120 × 400W de vapor de mercúrio |
| Nova iluminação | 100 × LED High Bay 200W, 20 × LED Tri-Proof Light 150 cm 55W |
| Montagem | 6 m, suspenso por correntes |
| Controlo | Regulável |
| Iluminância | antes 150 lux, depois 400 lux |
| Planeamento | Cálculo DIALux |
A situação inicial
A Eco-oh! opera linhas de reciclagem e produção em naves com pontes rolantes, silos, big bags e armazém de matérias-primas. Em ambas as localizações, as naves eram iluminadas por 120 lâmpadas de vapor de mercúrio de 400W cada: 48.000W no total.
Luz insuficiente para a produção
Com cerca de 150 lux ao nível do chão, a iluminação era demasiado fraca para o trabalho nas linhas, para a operação das pontes rolantes e para as tarefas de manutenção. Em redor de máquinas e tapetes transportadores, uma iluminação deficiente representa ainda um risco de segurança.
Consumo elevado
48.000W a 2.200 horas de funcionamento por ano correspondem a 105.600 kWh: a 0,32 €/kWh, quase 34.000 € por ano apenas para iluminação. Acresce que as lâmpadas de vapor de mercúrio deixaram de ser comercializadas na UE desde 2015, tornando-se cada vez mais difícil encontrar lâmpadas de substituição.
A solução
Primeiro o estudo de iluminação
Antes da encomenda, elaborámos cálculos DIALux das naves. Os resultados mostraram que cada luminária antiga poderia ser substituída individualmente, com LED High Bays nas naves abertas de produção e armazém e LED Tri-Proof Lights lineares na oficina de menor altura e sob a mezanine intermédia.

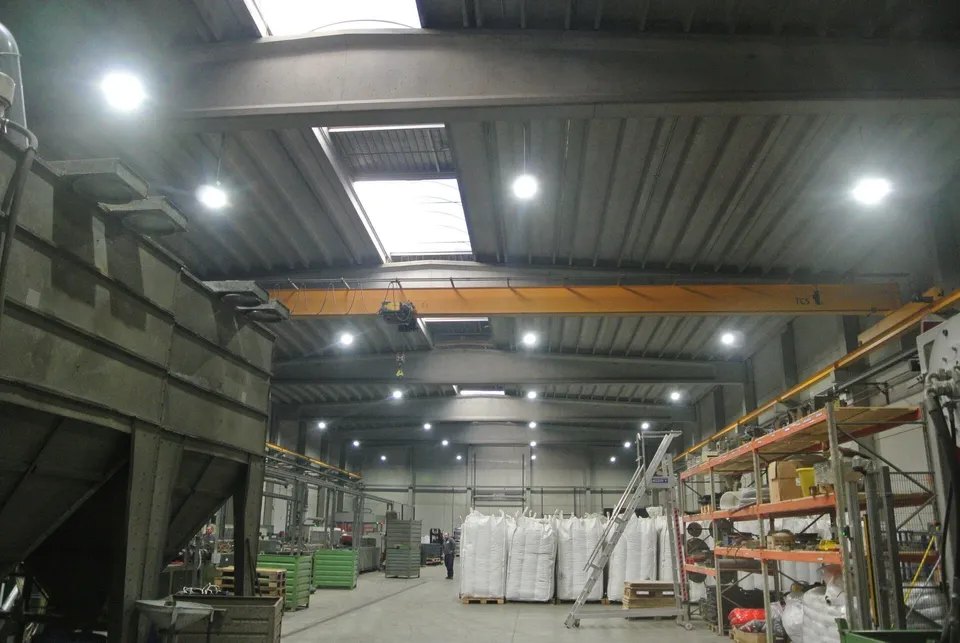

Naves de produção e armazém: 100 LED High Bays de 200W

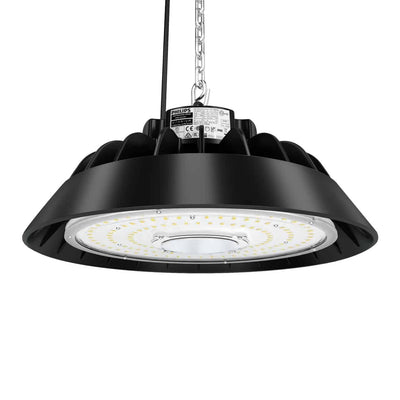

Nas naves abertas, 100 LED High Bays de 200W estão suspensos por correntes a 6 m de altura, sobre as linhas e as vias das pontes rolantes. Cada um substitui uma lâmpada de vapor de mercúrio de 400W com metade da potência e, graças a 150 lm/W e a um ângulo de feixe de 120°, a luz distribui-se de forma uniforme pelo chão. Os LED High Bays são reguláveis 1-10V e têm grau de proteção IP65, o que mantém o pó resultante da reciclagem afastado da carcaça. Para mais informações sobre a escolha da potência e do ângulo de feixe, consulte o nosso guia de iluminação de naves LED.
Oficina e mezanine intermédia: 20 LED Tri-Proof Lights de 150 cm
Na oficina e sob a mezanine intermédia, o teto é mais baixo e os LED High Bays redondos causariam encandeamento. Aqui, 20 LED Tri-Proof Lights de 150 cm, 55W garantem luz uniforme e sem encandeamento para trabalhos de manutenção e soldadura. Têm grau de proteção IP65, funcionam com 155 lm/W e podem ser ligadas em série. Para mais informações, consulte o nosso guia de seleção de LED Tri-Proof Lights.
Luminárias LED utilizadas neste projeto
Poupança Energética em Números
| Antes | Depois | Diferença | |
|---|---|---|---|
| Luminárias | 120 × 400W vapor de mercúrio | 100 × 200W LED High Bay, 20 × 55W LED Tri-Proof Light | um para um |
| Potência instalada | 48.000W | 21.100W | −56 % |
| Potência por m² | 8,0W/m² | 3,5W/m² | −4,5W/m² |
| Consumo por ano | 105.600 kWh | 46.420 kWh | −59.180 kWh |
| Custo de energia por ano | 33.792 € | 14.854 € | −18.938 € |
| CO2 por ano | 15,8 t | 7,0 t | −8,9 t |
| Iluminância média | 150 Lux | 400 Lux | +167 % |
Como calculámos
- Antes: 120 × 400W = 48.000W × 2.200 h = 105.600 kWh por ano.
- Depois: 100 × 200W + 20 × 55W = 21.100W × 2.200 h = 46.420 kWh por ano.
- Custos: 59.180 kWh × 0,32 €/kWh = 18.938 € por ano.
- CO2: 59.180 kWh × 0,15 kg/kWh = 8,9 t por ano.
As perdas dos balastros das antigas lâmpadas de vapor de mercúrio não estão incluídas no cálculo, pelo que a poupança real foi ainda superior.
Investimento e Amortização
Aos preços atuais da loja, as 120 luminárias LED custam 8.354 € (100 LED High Bays e 20 LED Tri-Proof Lights). Metade do investimento foi coberta por um subsídio de eficiência energética, ficando 4.177 €. Com uma poupança de 18.938 € por ano, as luminárias amortizaram-se em menos de três meses. A montagem não está incluída neste valor; mesmo considerando a montagem, uma reconversão com estas poupanças amortiza-se, regra geral, dentro do primeiro ano.
Calcule a Poupança para a Sua Nave
A calculadora abaixo está pré-preenchida com os dados da Eco-oh!. Altere os valores para ver o que uma conversão para LED pouparia no seu próprio edifício.
Calculadora de Poupança
Pré-preenchida com este projeto. A potência LED é a média por luminária (Eco-oh!: 100 × 200W e 20 × 55W).
O Resultado
- Duas vezes e meia mais luz: de 150 para 400 Lux nas naves de produção e armazém.
- 56 % menos potência: 21.100W em vez de 48.000W para os mesmos 120 pontos de luz.
- Luz plena instantânea: sem tempo de aquecimento como nas lâmpadas de vapor de mercúrio e sem cintilação na proximidade de máquinas rotativas.
- Estanque ao pó: LED High Bays e LED Tri-Proof Lights com IP65, concebidos para um ambiente de reciclagem.
- Menores custos operacionais: 18.938 € menos em custos de energia e 8,9 toneladas menos de CO2 todos os anos.
Perguntas Frequentes
Um LED High Bay de 200W pode substituir uma lâmpada de vapor de mercúrio de 400W?
Sim. Uma lâmpada de vapor de mercúrio produz apenas cerca de 50 lm/W, e parte dessa luz perde-se no refletor. Um LED High Bay de 200W e 150 lm/W direciona a luz para onde é necessária. Na Eco-oh!, a iluminância ao nível do pavimento passou de 150 para 400 lux, enquanto a potência por luminária reduziu para metade.
Os LED High Bays são adequados para naves de reciclagem com muito pó?
Sim. Os LED High Bays e as LED Tri-Proof Lights utilizados nesta instalação têm grau de proteção IP65, sendo assim à prova de pó e protegidos contra jactos de água. Desta forma, nenhuma partícula proveniente da trituração e do processamento penetra nas caixas ou nos drivers.
Por que razão utilizar LED Tri-Proof Lights na oficina em vez de LED High Bays?
A oficina e a área sob o mezanino intermédio têm tectos mais baixos. Os LED High Bays redondos criam, a essa altura, manchas luminosas intensas e encandeamento. As LED Tri-Proof Lights lineares de 150 cm distribuem a luz de forma uniforme sobre as bancadas de trabalho e as vias de circulação.
Como foi calculada a poupança de 18.938 € por ano?
A instalação antiga consumia 48.000W e a nova 21.100W. Com 2.200 horas de funcionamento por ano, isso corresponde a menos 59.180 kWh. Multiplicado por 0,32 €/kWh, obtêm-se 18.938 € por ano. As perdas dos balastros da instalação antiga não estão incluídas, pelo que a poupança real é ainda superior.
Elaboram um estudo de iluminação gratuito para a minha nave industrial?
Sim. Envie-nos uma planta ou algumas fotografias com indicação da altura do tecto. Elaboramos um cálculo DIALux gratuito, determinamos o número de luminárias necessárias e enviamos-lhe um orçamento sem compromisso a preços de importação directa.
