Projeto: Willy Naessens – LED High Bays e Painéis LED para nave e escritório
A Willy Naessens em Tessenderlo substituiu 32 lâmpadas de vapor de mercúrio por 32 LED High Bays 200W com sensor e equipou os escritórios com Painéis LED: 50 % menos energia, 5.555 € de poupança anual e 500 lux em vez...

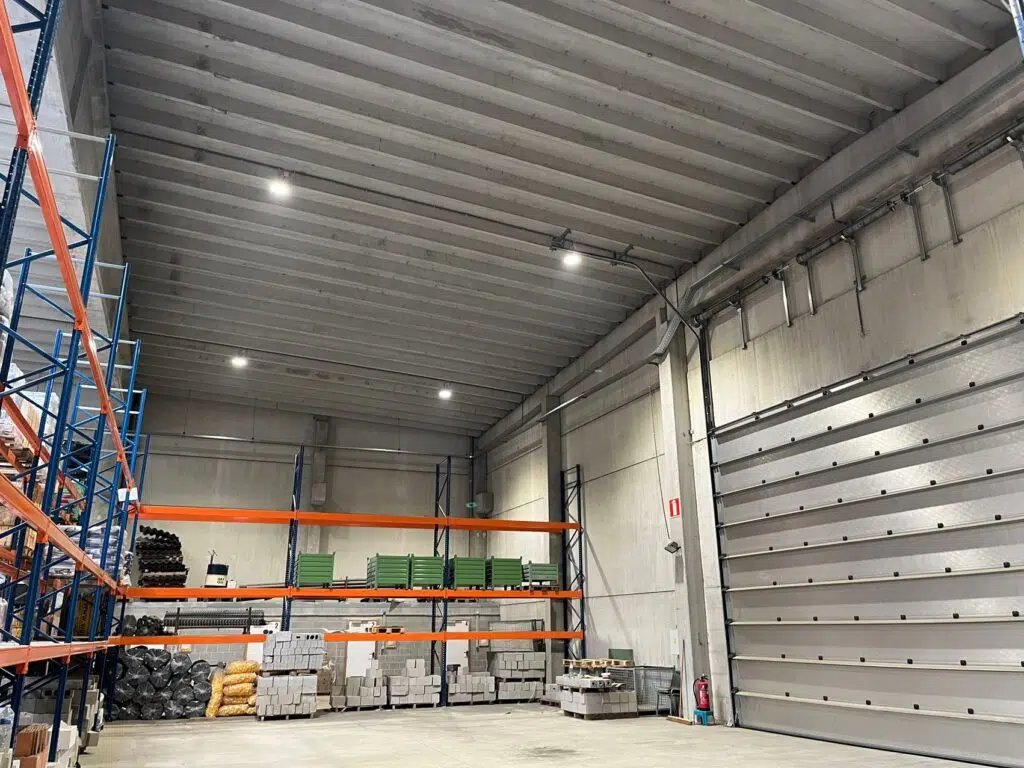

A empresa de construção industrial Willy Naessens substituiu 32 lâmpadas de vapor de mercúrio de 400W por 32 LED High Bays de 200W na sua nave industrial de 3.000 m² em Tessenderlo (Bélgica), controlados por detetores de movimento. O nível de iluminação aumentou de 300 para 500 lux com metade da potência instalada. Nos escritórios, a antiga iluminação de teto deu lugar a Painéis LED 60×60 com temperatura de cor comutável.
- 32 × 400W de vapor de mercúrio substituídos um a um por 32 LED High Bays de 200W, suspensos em correntes a 8 m de altura.
- Os detetores de movimento ativam os LED High Bays apenas nas zonas onde alguém está a trabalhar.
- Potência instalada na nave de 12.800W para 6.400W: 50 % menos energia para iluminação.
- Iluminância de 300 para 500 lux, sem lâmpadas avariadas.
- Escritórios equipados com Painéis LED 60×60 com temperatura de cor comutável.
- 5.555 € menos em custos de eletricidade e 2,7 toneladas menos de CO2 por ano apenas na nave industrial.
Dados do projeto
| Cliente | Willy Naessens, Construção Industrial |
| Localização | Tessenderlo, Bélgica |
| Edifício | Armazém, aprox. 3.000 m², com escritórios |
| Conclusão | 2024 |
| Iluminação anterior (nave) | 32 × 400W vapor de mercúrio |
| Nova iluminação (nave) | 32 × LED High Bay 200W |
| Escritórios | Painéis LED 60×60, temperatura de cor comutável |
| Montagem | 8 m, suspenso em correntes |
| Controlo | Detetores de movimento |
| Iluminância | antes 300 lux, depois 500 lux |
| Planeamento | Cálculo DIALux |
A situação inicial
A Willy Naessens armazena materiais de construção, perfis e componentes em estantes de paletes numa nave de cerca de 3.000 m², com grandes portas seccionais para cargas e descargas. A nave era iluminada por 32 lâmpadas de vapor de mercúrio de 400W cada: 12.800W no total.
Iluminação insuficiente e lâmpadas avariadas
Com cerca de 300 lux ao nível do chão, a nave era utilizável, mas não suficientemente iluminada para separar e verificar material com rapidez. Cada vez mais lâmpadas apresentavam falhas, e as lâmpadas de vapor de mercúrio deixaram de ser comercializadas na UE desde 2015, pelo que a substituição era praticamente impossível de encontrar.
Consumo elevado
12.800W com 2.800 horas de funcionamento por ano resultam em 35.840 kWh: a 0,31 €/kWh, mais de 11.000 € por ano para a iluminação da nave, muitas vezes em zonas onde ninguém trabalhava.
A solução
Primeiro o estudo de iluminação
Antes da encomenda, elaborámos um cálculo DIALux da nave. Este demonstrou que cada luminária antiga podia ser substituída um a um por um LED High Bay, elevando o nível de iluminação para 500 lux.

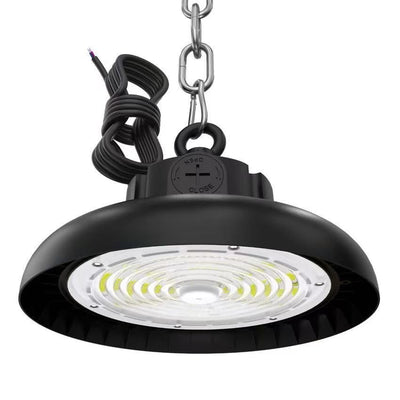

32 LED High Bays de 200W a 8 m de altura
Todas as 32 posições estão agora equipadas com um LED High Bay, suspenso em correntes a 8 m de altura. A luminária pode ser configurada para 120W, 160W ou 200W; neste projeto funciona a 200W. Com 210 lm/W e um ângulo de feixe de 90°, proporciona uma iluminância elevada ao nível do chão com metade da potência das antigas lâmpadas. Os LED High Bays têm grau de proteção IP65 e são reguláveis via 0-10V. Para mais informações sobre a escolha de potência e ângulo de feixe, consulte o nosso guia de iluminação LED para naves industriais.
Detetores de movimento
Os LED High Bays são controlados por detetores de movimento, de modo a funcionarem apenas onde e quando alguém está a trabalhar na nave. A tecnologia LED fornece luz imediata a 100 % e não sofre danos com comutações frequentes, o que a torna ideal para controlo por sensores.

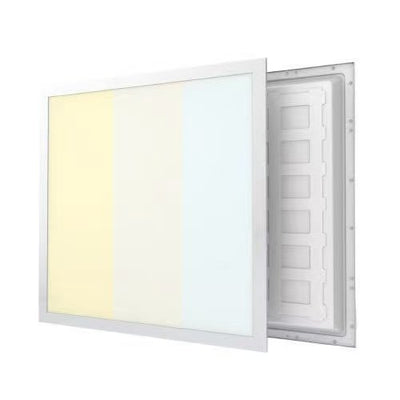

Escritórios: Painéis LED 60×60
Nos escritórios, estão agora instalados Painéis LED 60×60 de 36W no teto modular. Cada painel substitui uma armadura fluorescente de 4×18W, proporciona luz uniforme e sem encandeamento do tipo backlit e pode ser comutado entre branco quente, branco neutro ou branco frio consoante o espaço. Todas as variantes estão disponíveis na nossa coleção de Painéis LED.
Luminárias LED utilizadas neste projeto
Poupança Energética em Números
Os valores seguintes referem-se ao armazém. Os Painéis LED do escritório não estão incluídos, pelo que a poupança total é ainda superior.
| Antes | Depois | Diferença | |
|---|---|---|---|
| Luminárias | 32 × 400W vapor de mercúrio | 32 × 200W LED High Bay | um para um |
| Potência instalada | 12.800W | 6.400W | −50 % |
| Potência por m² | 4,3W/m² | 2,1W/m² | −2,1W/m² |
| Consumo por ano | 35.840 kWh | 17.920 kWh | −17.920 kWh |
| Custo de eletricidade por ano | 11.110 € | 5.555 € | −5.555 € |
| CO2 por ano | 5,4 t | 2,7 t | −2,7 t |
| Iluminância média | 300 Lux | 500 Lux | +67 % |
Como efetuámos o cálculo
- Antes: 32 × 400W = 12.800W × 2.800 h = 35.840 kWh por ano.
- Depois: 32 × 200W = 6.400W × 2.800 h = 17.920 kWh por ano.
- Custos: 17.920 kWh × 0,31 €/kWh = 5.555 € por ano.
- CO2: 17.920 kWh × 0,15 kg/kWh = 2,7 t por ano.
A poupança adicional proporcionada pelos detetores de movimento e as perdas nos balastros das antigas lâmpadas não estão contabilizadas, pelo que a poupança real é ainda superior.
Investimento e Amortização
Aos preços atuais da loja, os 32 LED High Bays custam 2.814 €. Metade do investimento foi coberta por um subsídio de eficiência energética, ficando 1.407 €. Com uma poupança de 5.555 € por ano, os LED High Bays amortizaram-se em cerca de três meses. A montagem, os sensores e os Painéis LED do escritório não estão incluídos neste valor.
Calcule a Poupança para a Sua Nave
A calculadora abaixo está pré-preenchida com os valores da nave de Willy Naessens. Altere os valores para ver o que uma conversão para LED pouparia no seu próprio edifício.
Calculadora de Poupança
Pré-preenchida com este projeto: 32 lâmpadas de vapor de mercúrio de 400W substituídas por 32 LED High Bays de 200W.
O Resultado
- Mais luz com metade da potência: de 300 para 500 Lux com 6.400W em vez de 12.800W.
- Luz apenas onde é necessária: os detetores de movimento ativam os LED High Bays quando alguém está a trabalhar.
- Sem mais lâmpadas fundidas: sem tempo de aquecimento e sem necessidade de procurar lâmpadas de vapor de mercúrio descontinuadas.
- Escritórios confortáveis: Painéis LED sem encandeamento com temperatura de cor comutável.
- Menores custos operacionais: menos 5.555 € por ano em custos de eletricidade no armazém, acrescidos das poupanças dos sensores e da iluminação do escritório.
Perguntas Frequentes
Um LED High Bay de 200W pode substituir uma lâmpada de vapor de mercúrio de 400W?
Sim. Uma lâmpada de vapor de mercúrio produz apenas cerca de 50 lm/W, e parte dessa luz perde-se no refletor. Um LED High Bay com 210 lm/W direciona a sua luz para onde é necessária. Na Willy Naessens, o nível de iluminância subiu de 300 para 500 lux, enquanto a potência por luminária foi reduzida a metade.
Por que razão combinar LED High Bays com detetores de movimento?
Num armazém, raramente se trabalha em todos os espaços em simultâneo. Os detetores de movimento ativam a luz apenas onde é necessária. O LED fornece luz plena de imediato e não sofre danos com comutações frequentes, pelo que ambos se complementam perfeitamente.
Qual a vantagem de um Painel LED com temperatura de cor comutável?
Um Painel LED com temperatura de cor comutável (CCT) pode ser configurado para branco quente, branco neutro ou branco frio. Assim, o mesmo painel adapta-se a uma sala de reuniões, a um open space ou a uma receção, sem necessidade de encomendar variantes diferentes.
Como foi calculada a poupança de 5.555 € por ano?
A iluminação antiga da nave industrial tinha 12.800W, a nova tem 6.400W. Com 2.800 horas de funcionamento por ano, obtém-se uma redução de 17.920 kWh. Multiplicado por 0,31 €/kWh, o resultado é 5.555 € por ano. A poupança adicional proporcionada pelos detetores de movimento e pelos Painéis LED do escritório não está incluída.
Elaboram um estudo de iluminação gratuito para a minha nave industrial e escritórios?
Sim. Envie-nos uma planta ou algumas fotografias com indicação das alturas de teto. Elaboramos um cálculo DIALux gratuito para a nave industrial e os escritórios e enviamos-lhe uma proposta sem compromisso a preços de importação direta.
